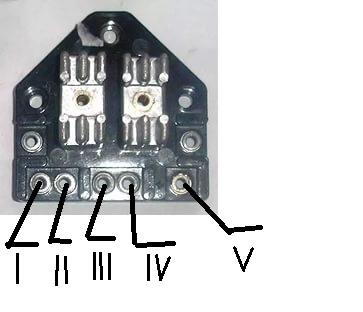

Здравствуйте. Ребят подскажите куда подключить глушилку на первый контакт идет провод с тлм верхнего цилиндра, на второй контакт идет белый провод с магдино, на третий контакт идет черный провод, на четвертый контакт идет провод с нижней тлм.На какие контакты подключить 2 провода глушилки?На 2 и 3? А еще подскажите можно ли с пятого контакта кинуть провод на акб для подзарядки?


Вложения

  • 25,7 КБ Просмотры: 1 166

Тугарин

капитан 1-го ранга
Регистрация
08.03.2015
Сообщения
24 275
Карма
8 291
Возраст
42
Город
Саратов - Рай
Имя
Александр сын Сергея
Лодка
П2, К, К5м, К5м4, К2м, Амур-д, ПрофМарин 350 нднд было, Обь-м НТ, ямаран т330, гулянка есть
Мотор
Ямахa 2, Вихрь 25,30, HDX T5, Меркурий 50ЕО, джонсон 70 было. Джонсон 15, Ямаха F25AEHT, Вихрь 30 есть
Подключай туда, откуда идут провода на ТЛМ.
Мотор глушится перемыканием ТЛМ.


АлександрВ

капитан 3-го ранга
Регистрация
19.04.2016
Сообщения
655
Карма
92
Город
п.Туртас
Имя
sana
Лодка
казанка
Мотор
Вихрь 30, Ветерок 8Э
Max007 сказал(а):
Здравствуйте. Ребят подскажите куда подключить глушилку на первый контакт идет провод с тлм верхнего цилиндра, на второй контакт идет белый провод с магдино, на третий контакт идет черный провод, на четвертый контакт идет провод с нижней тлм.На какие контакты подключить 2 провода глушилки?На 2 и 3? А еще подскажите можно ли с пятого контакта кинуть провод на акб для подзарядки?
У тебя видать старое зажмгание. Значит смотри как у меня(мб-22) выше пятого контакта отверстие с резьбой идет красный провод с маленькой катушки к нему идет первый провод от глушилки, и выше первого контакта такое же отверстме под боотик оно у меня соединенно с массой, к нему идет второй провод с глушилки. А все очтальеые контакты свободны, за ичключением верхних диодов, к ним у меня удут два провода с генератопной катушки и контакты с 1 по пятого свободеые.
Может описанное мной кому пригодится!
Может я и ошибаюсь но любое зажигание выключается глушением на массу. Я так понимаю у тебя две катушки?Посмотри у себя провод который идет обший на две катушки, замкни на массу если не будет искры то значит оно. От глушилки один на корпус второй на тот провод.
По зарядке сразу скажу, там 40 ват всего, маловато. Провода от генераторной катушки должны проходить через те два больших диода, лиш потом можно получить постоянный ток через корпус(массу) и пятый контак. Надеюсь чем то был полезен.

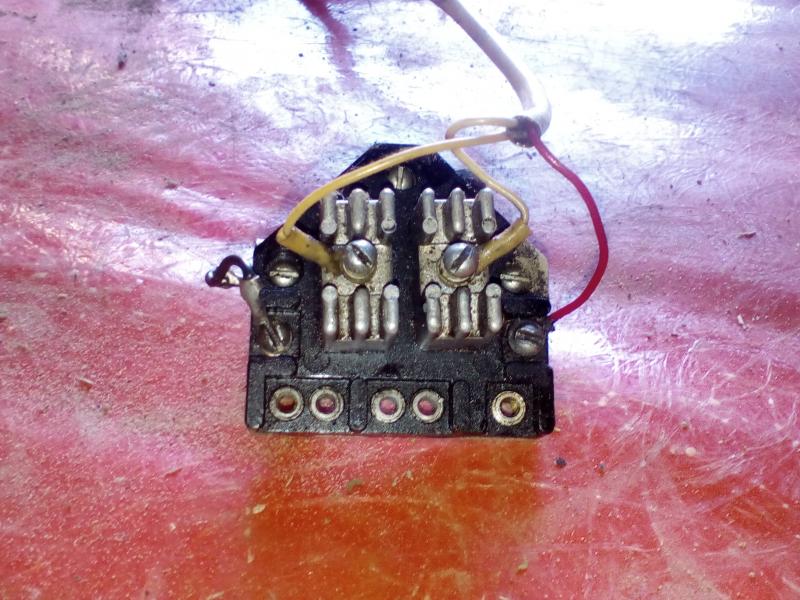

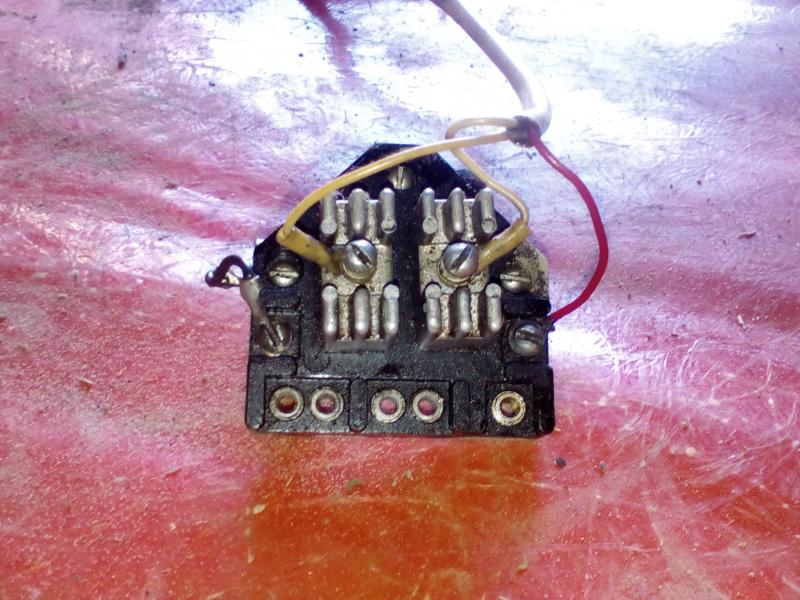

На фото показано как у меня подключенно.


Вложения

реф-мех

капитан 1-го ранга
Регистрация
16.01.2012
Сообщения
4 462
Карма
174
Возраст
81
Город
Мариуполь
Имя
Михаил
Лодка
Казанка 5М2, ПВХ Thunder ТМ-270
Мотор
Вихрь-30, Вихрь-45
Max007 сказал(а):
Здравствуйте. Ребят подскажите куда подключить глушилку на первый контакт идет провод с тлм верхнего цилиндра, на второй контакт идет белый провод с магдино, на третий контакт идет черный провод, на четвертый контакт идет провод с нижней тлм.На какие контакты подключить 2 провода глушилки?На 2 и 3? А еще подскажите можно ли с пятого контакта кинуть провод на акб для подзарядки?
Для начала нужно знать, какое стоит магдино: электронное (тоже разные) или кулачковое. И не глушилку, а кнопку СТОП


Max007

матрос
Регистрация
20.07.2016
Сообщения
23
Карма
1
Город
Ярославль
Имя
Макс
Лодка
Ярославка
Мотор
Вихрь 30, Hidea 5
АлександрВ сказал(а):
У тебя видать старое зажмгание. Значит смотри как у меня(мб-22) выше пятого контакта отверстие с резьбой идет красный провод с маленькой катушки к нему идет первый провод от глушилки, и выше первого контакта такое же отверстме под боотик оно у меня соединенно с массой, к нему идет второй провод с глушилки. А все очтальеые контакты свободны, за ичключением верхних диодов, к ним у меня удут два провода с генератопной катушки и контакты с 1 по пятого свободеые.
Может описанное мной кому пригодится!
Может я и ошибаюсь но любое зажигание выключается глушением на массу. Я так понимаю у тебя две катушки?Посмотри у себя провод который идет обший на две катушки, замкни на массу если не будет искры то значит оно. От глушилки один на корпус второй на тот провод.
По зарядке сразу скажу, там 40 ват всего, маловато. Провода от генераторной катушки должны проходить через те два больших диода, лиш потом можно получить постоянный ток через корпус(массу) и пятый контак. Надеюсь чем то был полезен.
На фото показано как у меня подключенно.
Спасибо, но у меня на этих контактах которые выше первого и пятого стоят вынесенные конденсаторы.


Max007

матрос
Регистрация
20.07.2016
Сообщения
23
Карма
1
Город
Ярославль
Имя
Макс
Лодка
Ярославка
Мотор
Вихрь 30, Hidea 5
реф-мех сказал(а):
Для начала нужно знать, какое стоит магдино: электронное (тоже разные) или кулачковое. И не глушилку, а кнопку СТОП
Зажигание стоит МВ 1 кулачковое.


Тугарин

капитан 1-го ранга
Регистрация
08.03.2015
Сообщения
24 275
Карма
8 291
Возраст
42
Город
Саратов - Рай
Имя
Александр сын Сергея
Лодка
П2, К, К5м, К5м4, К2м, Амур-д, ПрофМарин 350 нднд было, Обь-м НТ, ямаран т330, гулянка есть
Мотор
Ямахa 2, Вихрь 25,30, HDX T5, Меркурий 50ЕО, джонсон 70 было. Джонсон 15, Ямаха F25AEHT, Вихрь 30 есть
Провода на тлм на них вешай провода к кнопке стоп.
