клин на казанку

[Влад80]

Уважаемые форумчане, прошу поделится чертежиком клина под казанку 5м2 с мотором ямаха ф 60 сетл. Заранее спасибо



[докер]

Ка кой чертёж!? Заводской клин в магазине 25 мм. Сделай 40мм с запасом.Внешние размеры произвольны,по станине мотора или чуть шире.Вот все чертежи!



[карась]

Ка кой чертёж!? Заводской клин в магазине 25 мм. Сделай 40мм с запасом.Внешние размеры произвольны,по станине мотора или чуть шире.Вот все чертежи!

Ну да, а в сэкономленное время поискать инструкцию к топливной груше



[Влад80]

мотор находится в другом месте и нет возможности на него смотреть, поэтому и прошу. а инструкцию к топливной груше я уже скачал, но в ней нет описания, с каким усилием жать на грушу, поэтому обратился с письмом в фирму изготовителя груш. Когда придет ответ выложу на форуме



[докер]

Молодец Вовка! С чувством юмора ,всё в порядке.Наш человек! Тогда помочь надо.Ямахи под рукой нет ,но есть Мерк -90.Размер станины ширина 36 см ,высота 38 см.Есть ещё Ямаха -40 там 30 см на 27 см ,но она без гидравлики.Делай по Мерку ,не ошибёшься.



[Влад80]

Спасибо тебе огромное тезка, выручил ты офисного червяка



[докер]

Да будь ласка!



[карась]

Молодец Вовка! С чувством юмора ,всё в порядке.Наш человек!

Похоже придется делица страшно секретной инфой

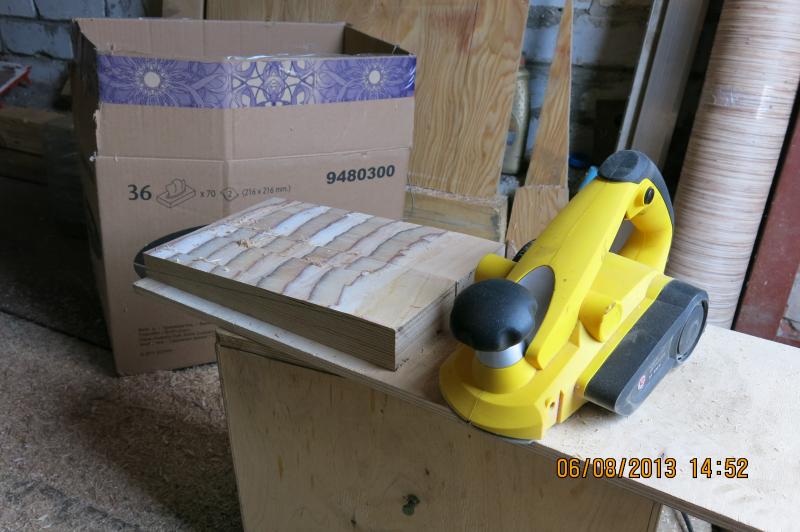

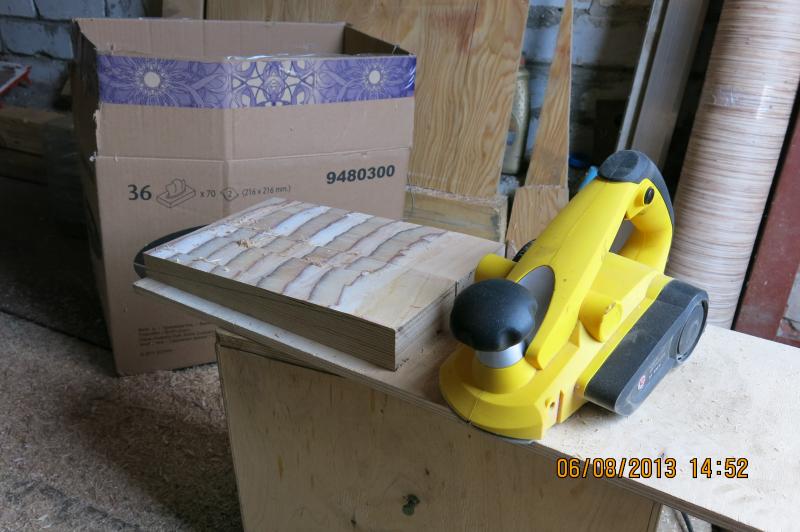

немного для других целей делал, но тут угол есть.


Сам процесс родов клина запротоколирован с фото в моей теме по К5М3:


Момент скромный - вместо олифы лучше эбоксидкой пожиже намазать. И быстрей и толку больше.



[Влад80]

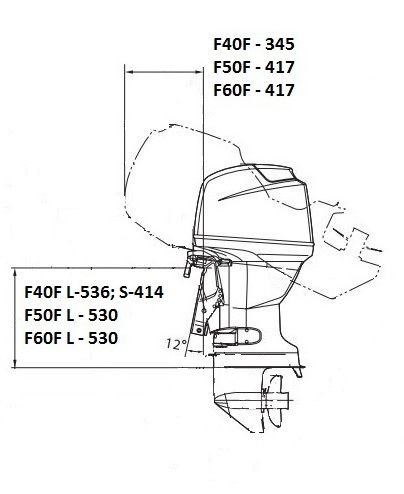

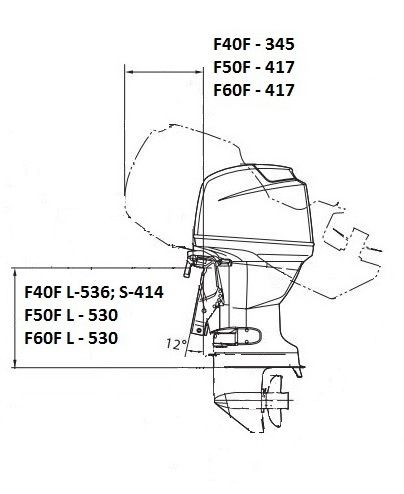

спасибо, насколько понял из схемки, что клин делается под таким углом, что бы получилось 12 градусов А ширина клина в максимальной части клина была не больше 40 мм? Я правильно понял?



[MOLL]

спасибо, насколько понял из схемки, что клин делается под таким углом, что бы получилось 12 градусов А ширина клина в максимальной части клина была не больше 40 мм? Я правильно понял?

В максимальной можно и больше, с запасом! Главное чтоб струбцина мотора налезла! Угол клина делай максимально возможным (в разумных пределах). Приподнять мотор тримом или упорами в отверстиях всегда можно, обрантое - не прокатит.



[Влад80]

спасибо



[докер]

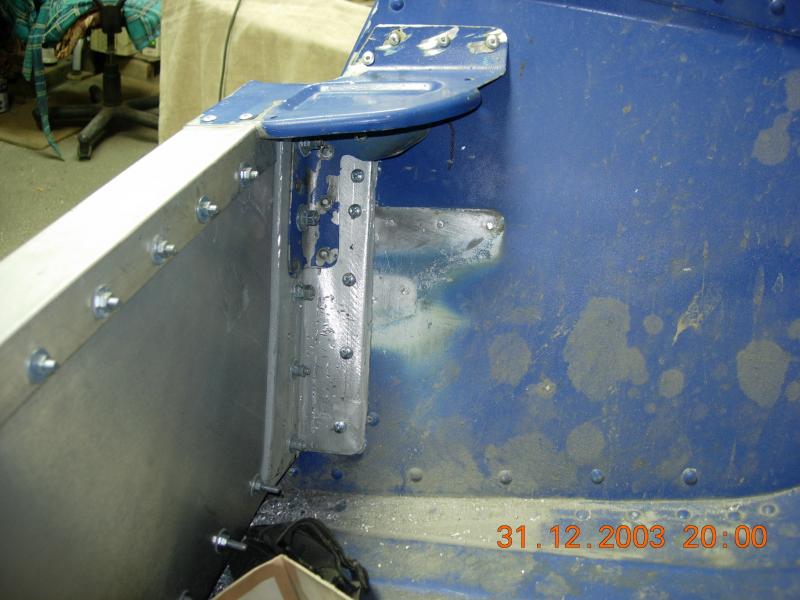

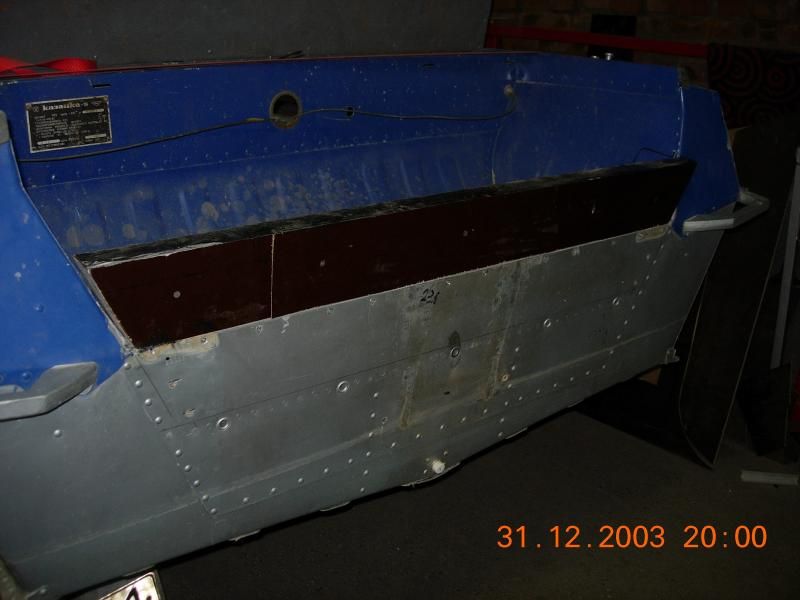

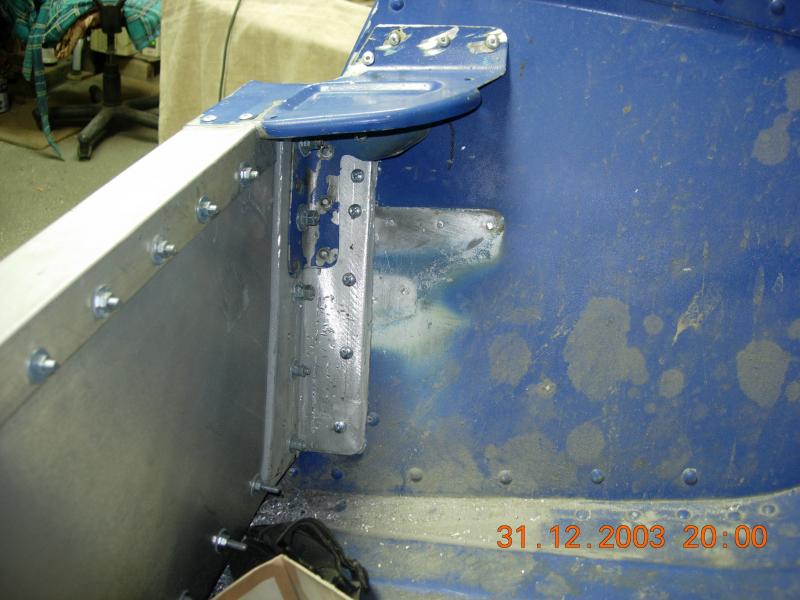

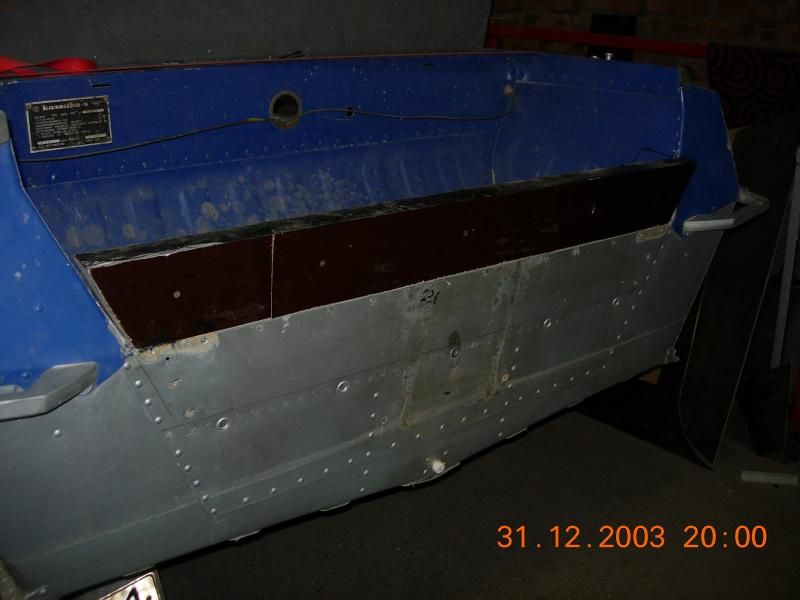

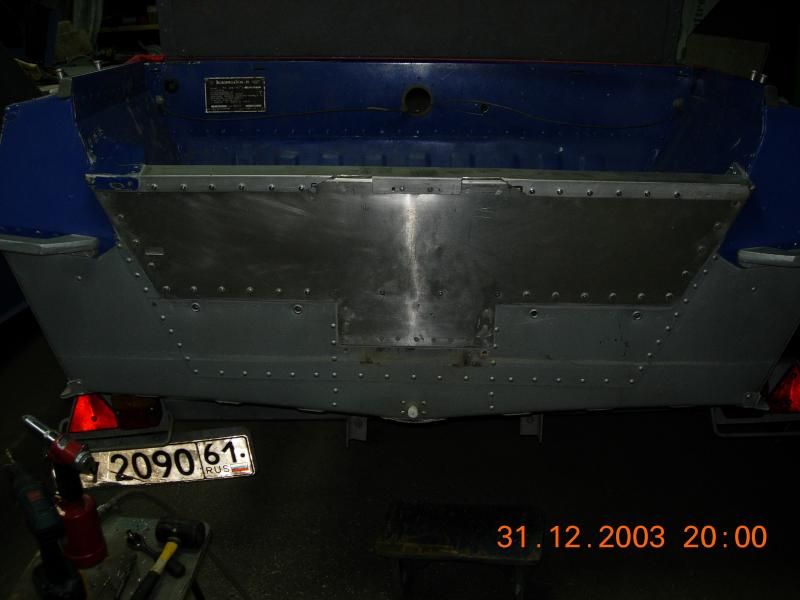

Вот нарыл в архиве несколько фото ,поднятия и укрепления транца на Казанке.На этом примере видно что сохранены крепления для штатных роликов .Управление сохранено штатное,заводское.Гдето звучал вопрос об этом.



[карась]

получилось 12 градусов

Не забываем что у Казанки свой угол транца, только не помню уже сколько.



[Влад80]

на казанке 7 градусов



[старый лис]

у меня такой комплект. одного стандартного пластмассового клина мало. я вставил два. про болты длиннючие не забудь на радостях.
этого мотора много на этот корпус. скажу по другому - весь ништяк этого мота загубится этим корпусом.....



[старый лис]

и самое главное - высота транца под этот мот не 512 а 530.....транец городи 512 но мотор вешай на 530.



[Влад80]

и самое главное - высота транца под этот мот не 512 а 530.....транец городи 512 но мотор вешай на 530.

Почему? Мотор заглубляет корму так?



[старый лис]

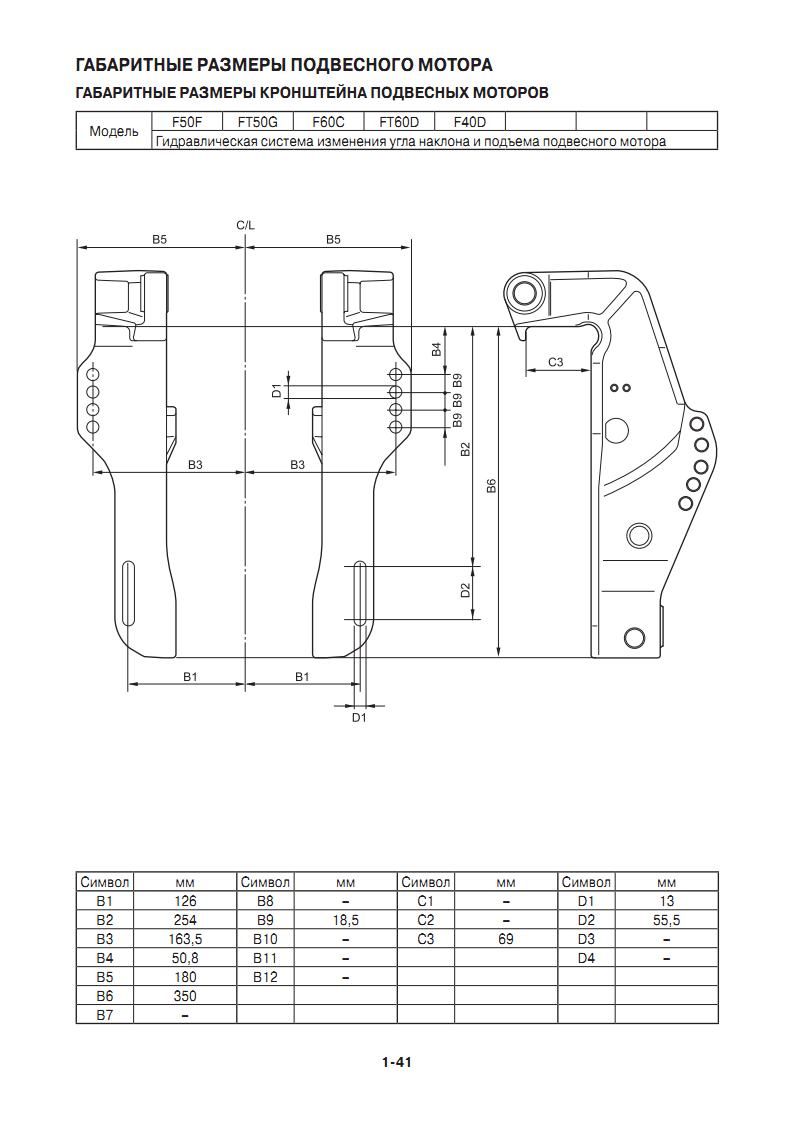

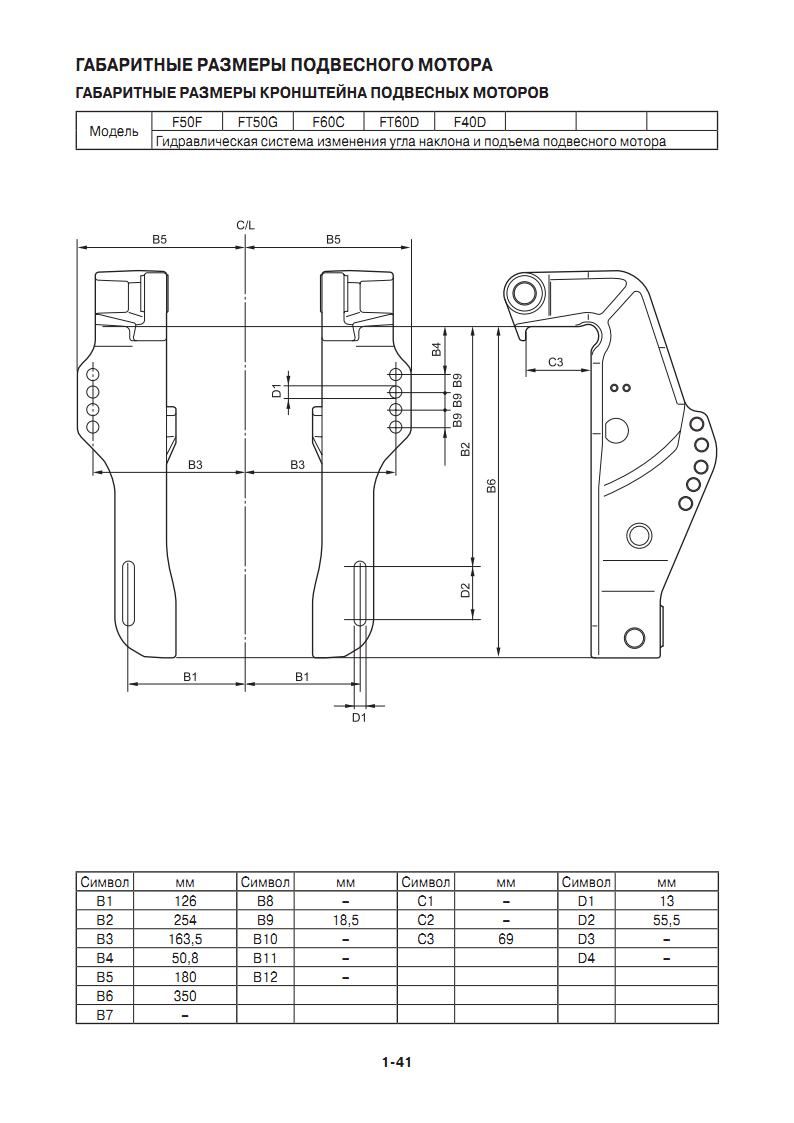

ну во первых - тех документация указывает два размера 512 и 530 - по факту луреткой 530. ну и ходовые спытания подтвердили - дернули на дырку вверх. с двумя клинами плюс транец не хватает ширины скоб мотора. чоб не пилякать верх транца - транец 512! прикинь мотор на корму - поймешь о чем.
у меня каза с глубоким V - сам понимаешь объем плавучести уменьшен она садится почти по ручки если все что можно сложить в корму - мотор 110кг, 35 бенза в транце канистра, бак 25 за диваном ну и сам пришлепал посмотреть на сколько мы в воде..... но зато глубокое V - тема!
