Чертеж сланей на Прог 4.

[pikefish]

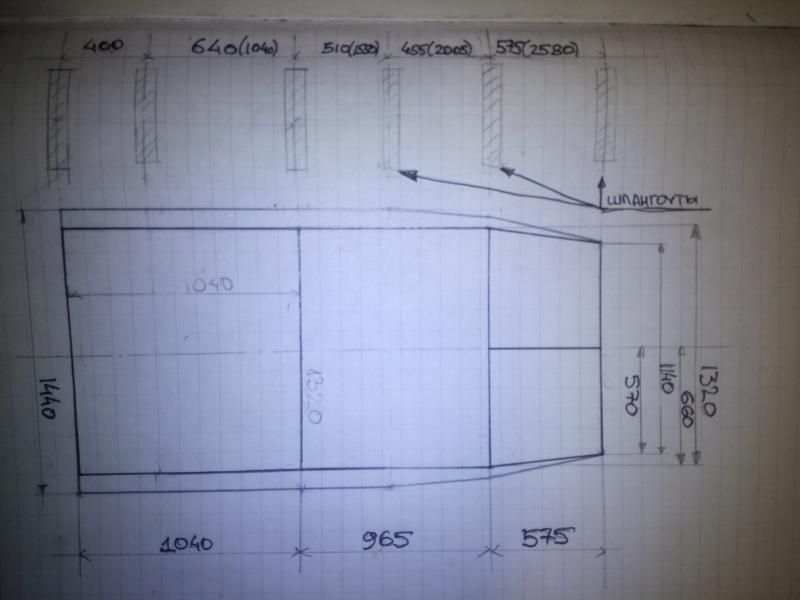

Вот нарисовал чертеж.
Себе собирал по нему.
Ширина 1440 по бортам.
Ширина 1320 по шпангоутам. Зашивается боковина,и можно доставать слани,если надо.
Указано расстояние между шпангоутами.



[танкист]

Чертёж может не совпадать с реальной лодкой. Наилучший вариант мерить по месту и переносить прямо на фанеру.
Вся работа в миллиметрах. А вообще конечно молодец что поделился чертежом, да и рад приветствовать на Форуме!
Я мерил каждый элемент по месту, не простая задача если подгоняешь под самые борта с зазором в 5 мм.



[pikefish]

Чертёж может не совпадать с реальной лодкой. Наилучший вариант мерить по месту и переносить прямо на фанеру...
...Я мерил каждый элемент по месту, не простая задача если подгоняешь под самые борта с зазором в 5 мм.

Да размеры могут не совпадать немного.Это зависит от того,как дрожала рука клепальщика.
Я не подгонял под борта,т.к. зашивать буду,и размещать там блоки плавучести в некоторых местах.



[танкист]

Да размеры могут не совпадать немного.Это зависит от того,как дрожала рука клепальщика.
Я не подгонял под борта,т.к. зашивать буду,и размещать там блоки плавучести в некоторых местах.

Борта зашивать не стал, а то самое вкусное не влазит.

Шучу конечно! Разумеется каждый делает для себя, так как ему нравится, в этом и есть прелесть работ.



[drzuboff]

А у меня полы из трёх частей.Две симметричные от бортов к середине и вставыш от рундука до шпангоута сантиков пятьдесят.И прочно,и разобрать легко...



[Green NN]

Интересно, на двойку такие же размеры?



[Тугарин]

Нет конечно.



[pikefish]

Интересно, на двойку такие же размеры?

на двойку есть вроде чертеж.
когда свой думал делать-искал,видел.
