Предлагаю здесь писать о различных модификациях и "отклонениях от нормы" встреченных нами моторов. Включая варианты покраски, всяческие, полезные и не очень, рукоделия прошлых и нынешних владельцев и прочее.
Если предложение будет принято, прошу модератора мои посты по этой теме из барахолки перенести сюда.


chebarik

капитан 1-го ранга
Регистрация
28.01.2015
Сообщения
15 837
Карма
4 194
Город
Земля
Имя
Андрей
Лодка
Романтика
Мотор
Mcculloch 4

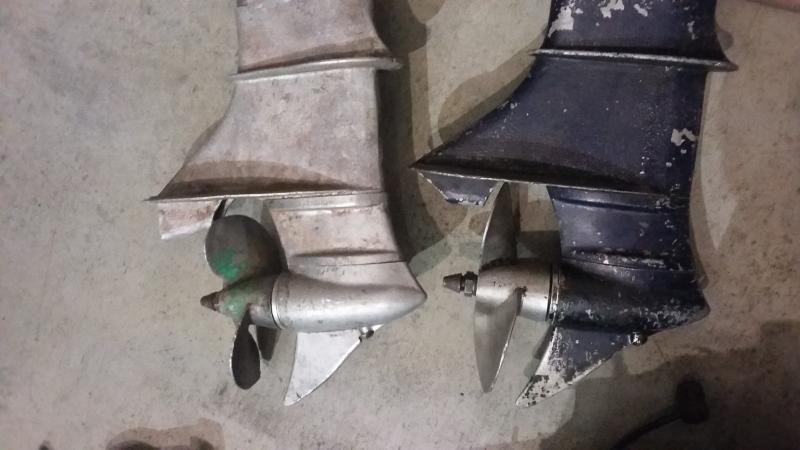

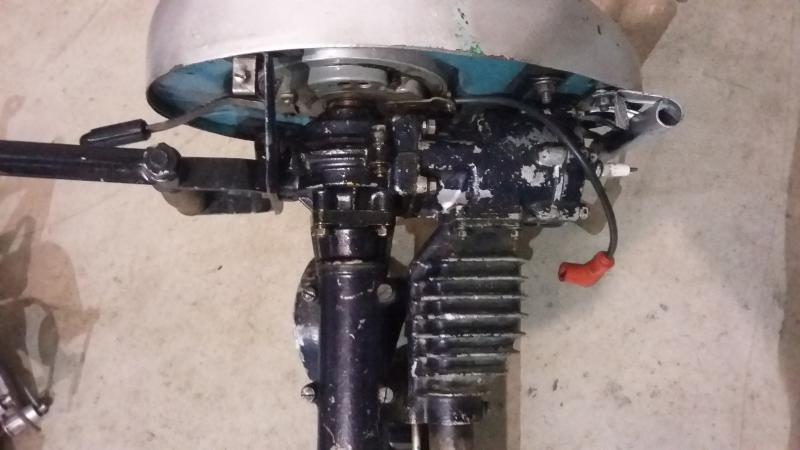

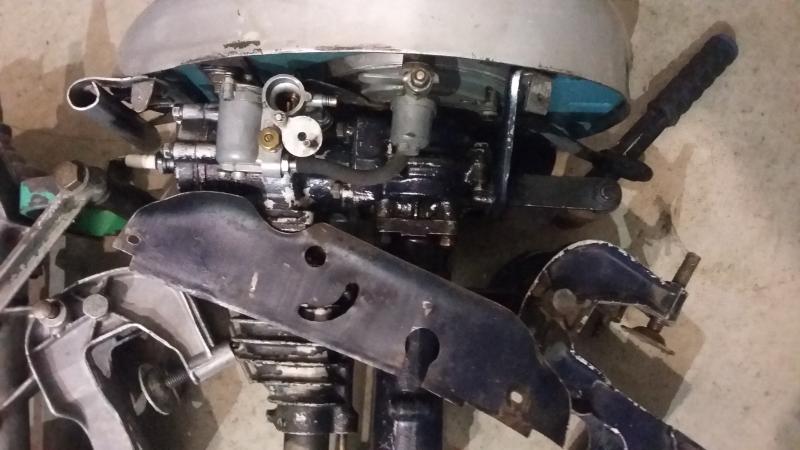

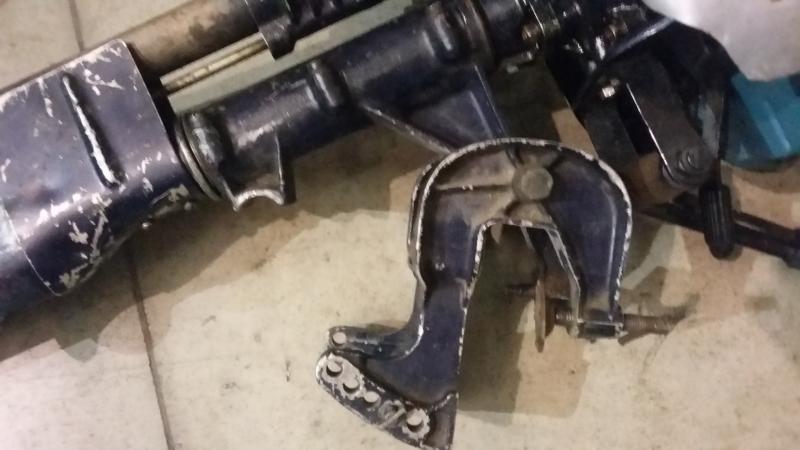

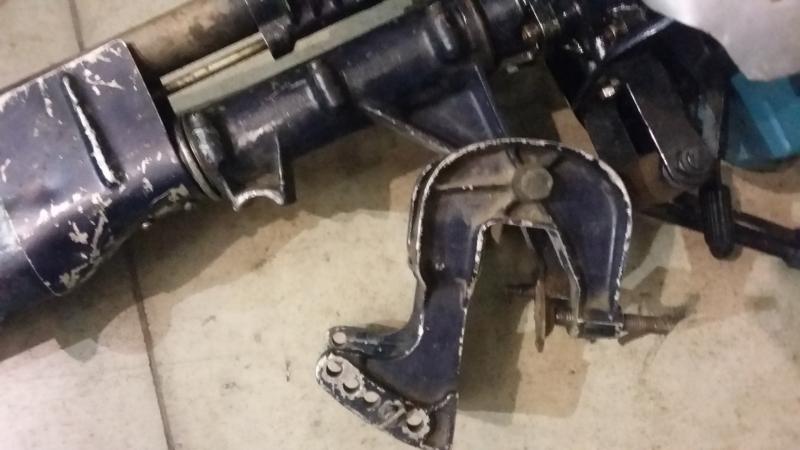

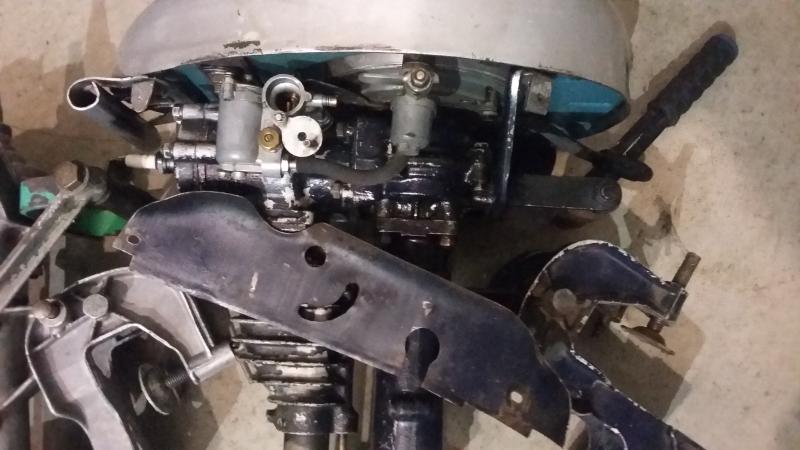

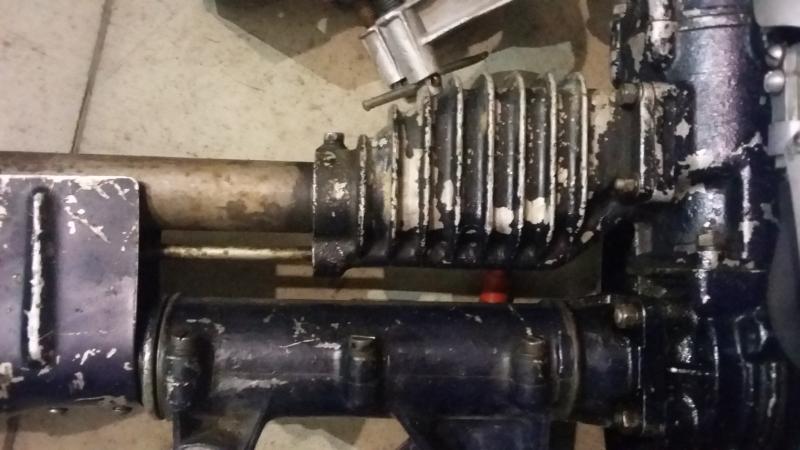

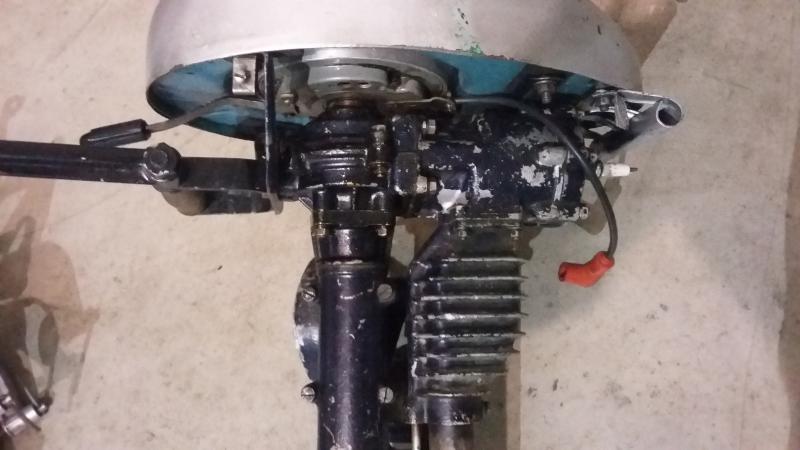

Алексей, сфотографировал все места, в которых, по твоему мнению, Стрела может от ЗиФа отличаться. Вроде все одинаково, за исключением прилива водозабора-выхлопа на ноге. Темно-синий цвет "изнанки" капота подтверждает, что цвет мотора "родной".
Коллеги, кто-нибудь может прислать фото отличий ЗиФа от Стрелы? У кого оба мотора есть в коллекции?


Вложения

Скобарь

капитан 3-го ранга
Регистрация
12.01.2010
Сообщения
780
Карма
132
Возраст
61
Город
Печоры-Псковские
Имя
Юрий
Лодка
,Янтарь2,нордик 360,
Мотор
всяк разно.
Андрей ,а где ЗИФ то?


chebarik

капитан 1-го ранга
Регистрация
28.01.2015
Сообщения
15 837
Карма
4 194
Город
Земля
Имя
Андрей
Лодка
Романтика
Мотор
Mcculloch 4
Добавляй. Я его в комплекте и сохране нормальном и не видел пока. Ищу.


Кирюха

капитан 2-го ранга
Регистрация
01.03.2013
Сообщения
1 207
Карма
243
Город
Архангельская область Двинской Березник!
Имя
Кирилл
Лодка
Воронеж, Неман-1, Казанка(ранняя)
Мотор
Моторов куча, но Привет-22 ЛУЧШИЙ!!!
Отличи ЗИФа от Этрелы, это струбцина ,выхлопна труба, форма редуктора, стартер, кожух дейдвуда


chebarik

капитан 1-го ранга
Регистрация
28.01.2015
Сообщения
15 837
Карма
4 194
Город
Земля
Имя
Андрей
Лодка
Романтика
Мотор
Mcculloch 4

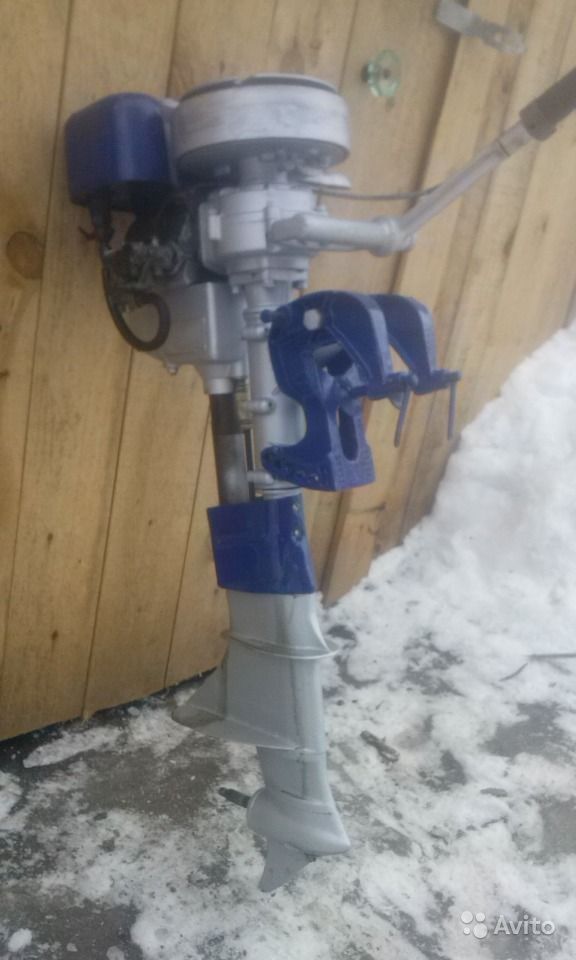

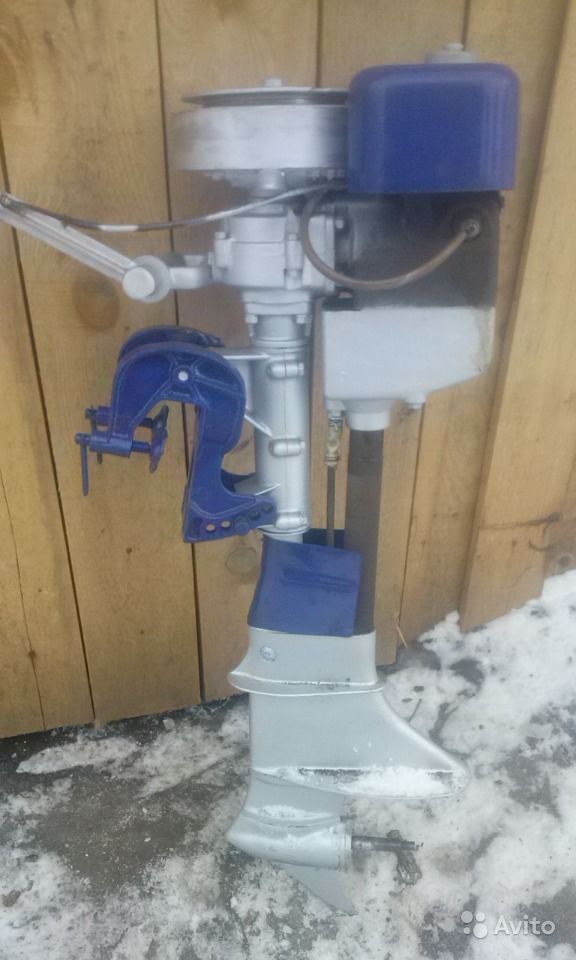

Стрелэм-1


Вложения

zavitay

капитан 1-го ранга
Регистрация
04.07.2012
Сообщения
6 355
Карма
374
Возраст
57
Город
Москва
Имя
Алексей
Лодка
Прогресс 2
Мотор
Стрела
Это что за чудо? Лм на стрелоноге?


chebarik

капитан 1-го ранга
Регистрация
28.01.2015
Сообщения
15 837
Карма
4 194
Город
Земля
Имя
Андрей
Лодка
Романтика
Мотор
Mcculloch 4
zavitay сказал(а):
Это что за чудо? Лм на стрелоноге?
Или стрелонога привинченная к ЛМу. Еще варианты? Хундешвайн.


zavitay

капитан 1-го ранга
Регистрация
04.07.2012
Сообщения
6 355
Карма
374
Возраст
57
Город
Москва
Имя
Алексей
Лодка
Прогресс 2
Мотор
Стрела
Шайзе галь!


chebarik

капитан 1-го ранга
Регистрация
28.01.2015
Сообщения
15 837
Карма
4 194
Город
Земля
Имя
Андрей
Лодка
Романтика
Мотор
Mcculloch 4

olgins

матрос
Регистрация
04.07.2016
Сообщения
26
Карма
0
Город
Пермский край
Лодка
Silverado 33S
Мотор
Зиф-5, Tohatsu-9.8

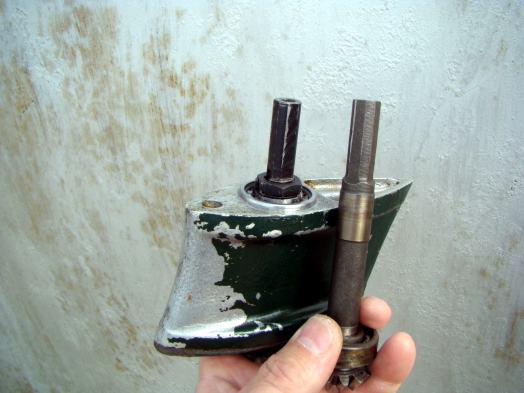

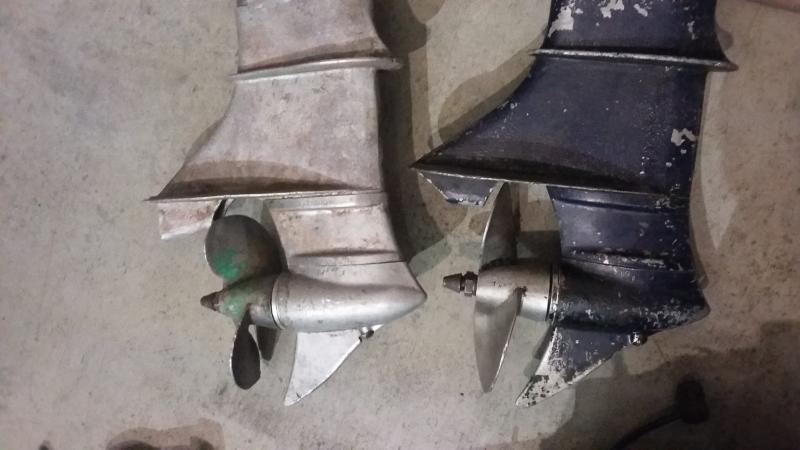

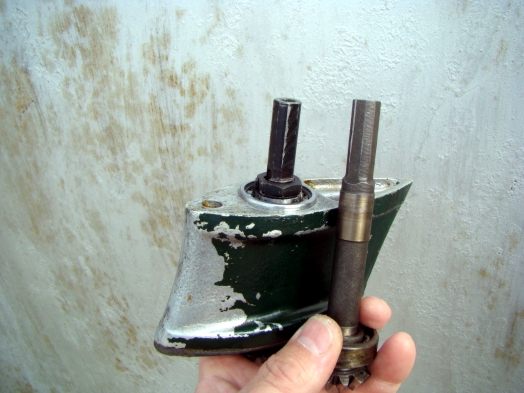

Внесу свои 5 копеек, поскольку сейчас перебираю чистый Зиф, а на ноге Стрелы собран гибрид.
- сальники Зифа - на коленвалу и гребном валу законтрены стопорными кольцами.
- внутренний подшипник гребного вала радиально упорный (радиальный у Стрелы), он сразу же разбирается при выпрессовывании гребного вала. Я потом с трудом выковырял из корпуса наружную обойму подшипника.
- вертикалый вал редуктора вместе с подшипниками стягивается гайкой и потом контрится.


Вложения

  • 168,7 КБ Просмотры: 1 281

olgins

матрос
Регистрация
04.07.2016
Сообщения
26
Карма
0
Город
Пермский край
Лодка
Silverado 33S
Мотор
Зиф-5, Tohatsu-9.8
Еще добавлю про отличия. Это кому трудно на глаз оценить конус коленвала моторов.
У Зифа эксцентрик, приводящий кулачки зажигания - съемный, а у Стрелы выполнен за одно целое с КВ.


olgins

матрос
Регистрация
04.07.2016
Сообщения
26
Карма
0
Город
Пермский край
Лодка
Silverado 33S
Мотор
Зиф-5, Tohatsu-9.8
А вот теперь хочу спросить у знатоков.

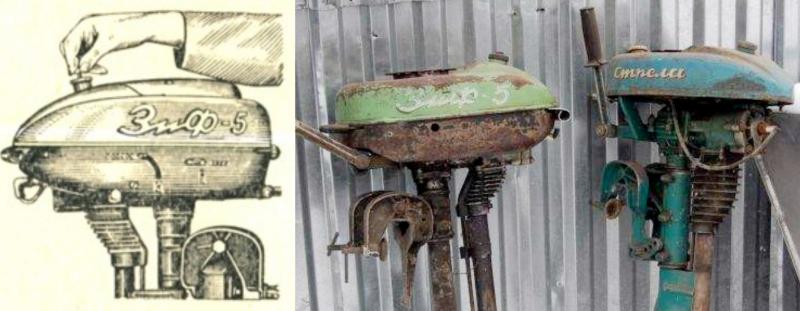

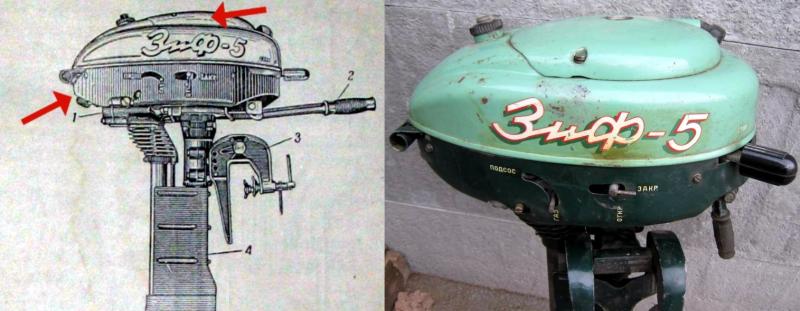

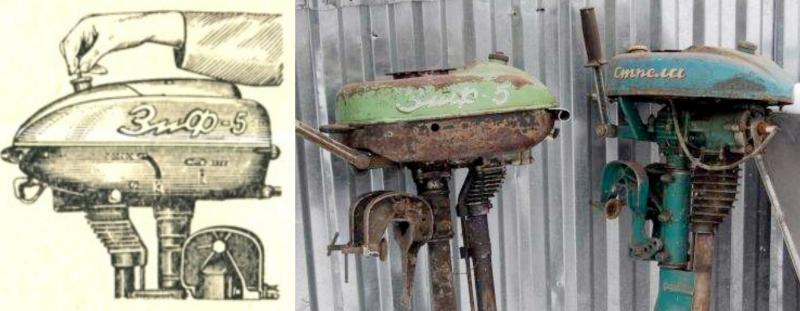

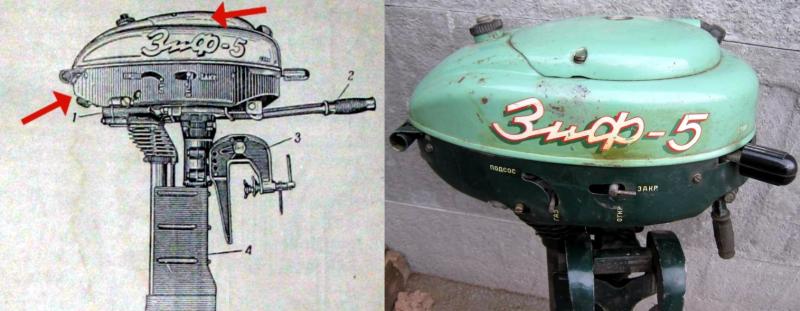

Озадачился поиском поддона на Зиф. Пришел к выводу, что на Зифе было два разных нижних кожуха, один из них более "плоский". Фото и рисунки, найденные в инете выкладываю.
Прошу подтвердить или опровергнуть, если кто знает. Или это оптический обман?

Еще отличие - при использование разного бензинового крана был разный вырез в кожухе, на выложенных фотографиях чисто зифовский кран, а при использовании мотокраника вырез совсем другой.


Вложения

shkiper

капитан 2-го ранга
Регистрация
17.11.2014
Сообщения
1 491
Карма
101
Возраст
61
Город
г Херсон
Имя
андрей
Лодка
неман 2
Мотор
Parsun F20bms
была у меня в детстве стрела-помойму отличается от Зифа кожухами(наличием)-давно это было год так 1974........


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 830
Карма
1 301
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Ручка газа короче и толще. На Стреле более плоская. Не обращал внимание ранее.


you

старшина 1ст.
Регистрация
11.10.2015
Сообщения
89
Карма
28
Город
Северск, Томская область
Имя
Николай
Лодка
Казанка, Обь
Мотор
два весла

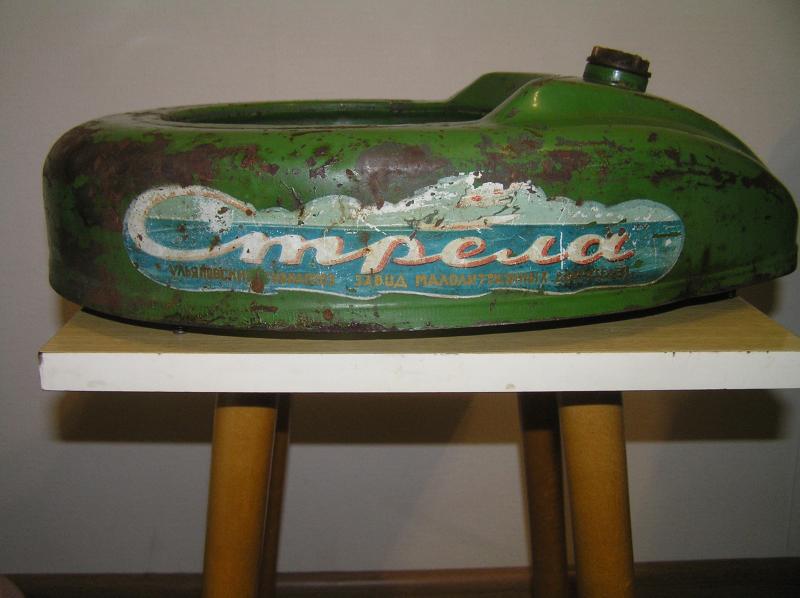

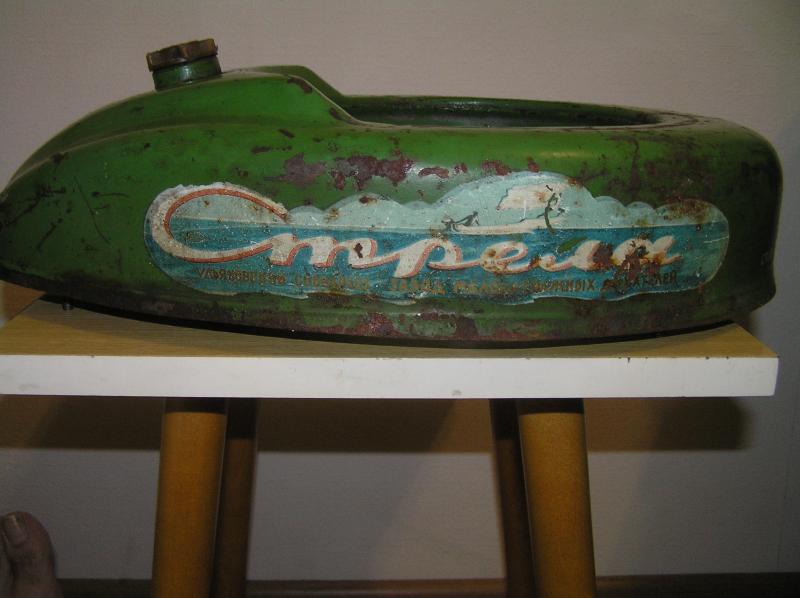

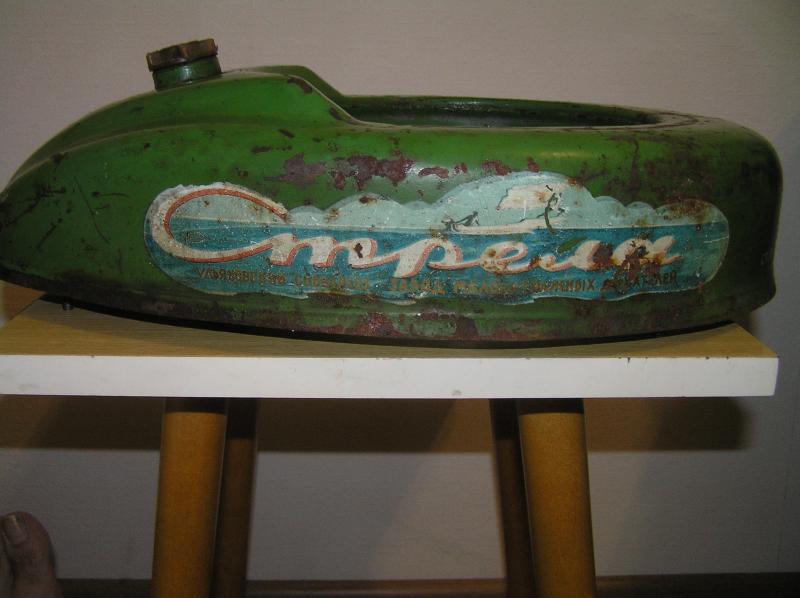

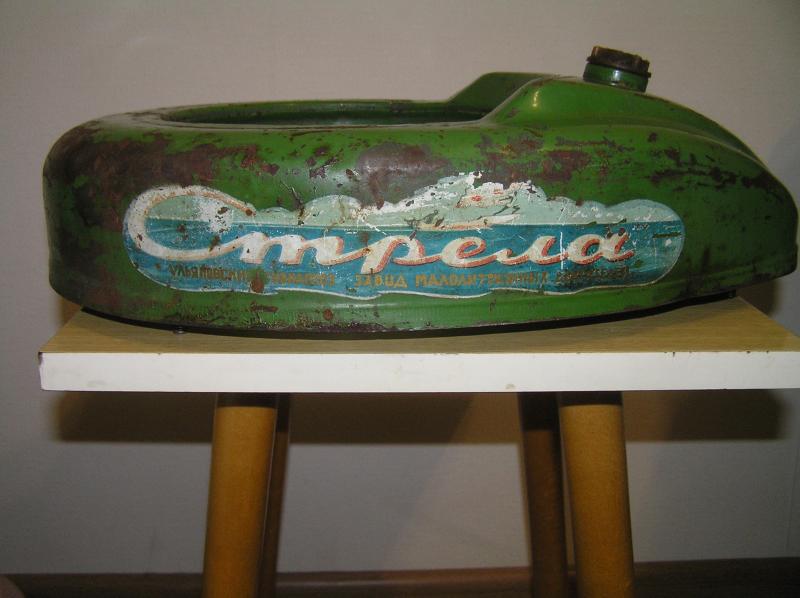

Вот наконец нашел бак от стрелы с другим рисунком, рисунок конечно не идеальный, но довольно таки хорошо сохранился, все читаемо и различимо. Доволен как удав. :yahoo:


Вложения

zavitay

капитан 1-го ранга
Регистрация
04.07.2012
Сообщения
6 355
Карма
374
Возраст
57
Город
Москва
Имя
Алексей
Лодка
Прогресс 2
Мотор
Стрела
Афигенный рисунок! :good:
Не вздумай закрашивать!


you

старшина 1ст.
Регистрация
11.10.2015
Сообщения
89
Карма
28
Город
Северск, Томская область
Имя
Николай
Лодка
Казанка, Обь
Мотор
два весла
Не, закрашивать ни в коем случае не буду, ради этого рисунка только бак и купил. :yes:


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 830
Карма
1 301
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
you сказал(а):
Не, закрашивать ни в коем случае не буду, ради этого рисунка только бак и купил. :yes:
Есть возможность сфотать по больше и покрупней?


you

старшина 1ст.
Регистрация
11.10.2015
Сообщения
89
Карма
28
Город
Северск, Томская область
Имя
Николай
Лодка
Казанка, Обь
Мотор
два весла

zavitay

капитан 1-го ранга
Регистрация
04.07.2012
Сообщения
6 355
Карма
374
Возраст
57
Город
Москва
Имя
Алексей
Лодка
Прогресс 2
Мотор
Стрела
you сказал(а):
ovchinnikov 1966 сказал(а):
you сказал(а):
Не, закрашивать ни в коем случае не буду, ради этого рисунка только бак и купил. :yes:
Есть возможность сфотать по больше и покрупней?
Да, сфотографирую как угодно :yes:
Как угодно не надо! Надо качество Спилберга! :D


you

старшина 1ст.
Регистрация
11.10.2015
Сообщения
89
Карма
28
Город
Северск, Томская область
Имя
Николай
Лодка
Казанка, Обь
Мотор
два весла

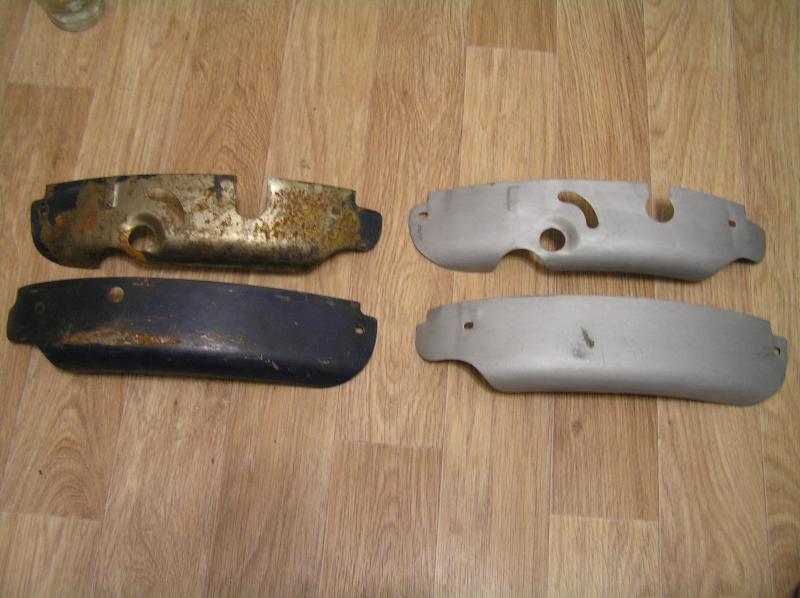

Вот два варианта кожухов , имеющих небольшое отличие друг от друга. Это оба от Стрелы в различных исполнениях или один от Стрелы, а другой от ЗИФ-5М? :?


Вложения

Юрий 4575

ст. лейтенант
Регистрация
09.09.2017
Сообщения
336
Карма
35
Возраст
49
Город
Новгородская область. Боровичи
Имя
Юрий
Лодка
Фрегат М340F
Мотор
HDX 5 - HDX 3.6 - Ветерок 12 - Зиф 5
you сказал(а):
Не, закрашивать ни в коем случае не буду, ради этого рисунка только бак и купил. :yes:
Нужно сфоткать, перекрасить бак полностью и затем отдать на аэрограф. Вот тогда будет точно красота. Аэрографом настоящий художник воспроизведёт любой рисунок.


chebarik

капитан 1-го ранга
Регистрация
28.01.2015
Сообщения
15 837
Карма
4 194
Город
Земля
Имя
Андрей
Лодка
Романтика
Мотор
Mcculloch 4
Аэрограф не подойдет. Деколь нужно делать, хотя бы на принтере. Но это целый путь. Чайка у нас, вроде, неплохо получилась. topic10673.html Но это был год работы вчетвером, правда, неспешной. Чтобы не утратить изображение, сфотографируй фотиком с хорошим (лучше, настраиваемым вручную) балансом белого с фронтальными ракурсами через каждые 15 градусов. Потом приклей скотчем кальку к бачку и нанеси основные контуры. С этим уже можно будет работать.
