Коллеги, приобрел я вчера тахометр моремановский и вот думаю как его к шлейфу от мотора приколхозить, в смысле, какая из жил по которой передаются импульсы?
Помогите советом.

Вот схема тахометра

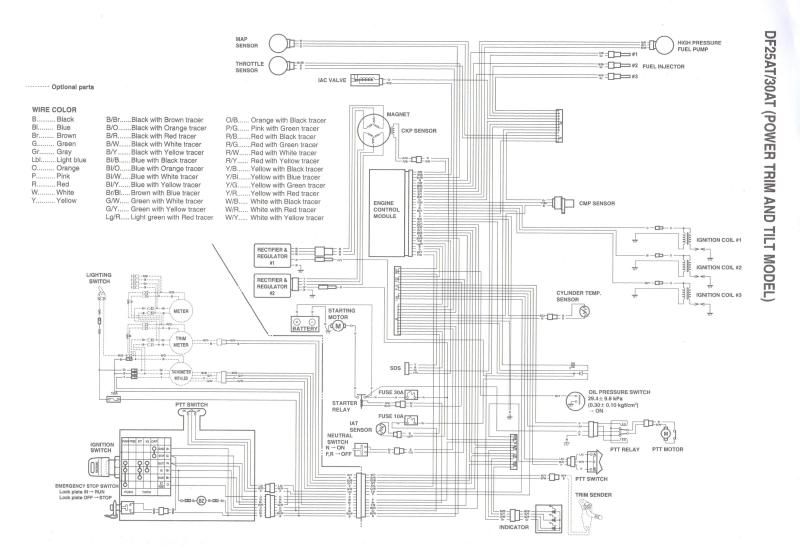

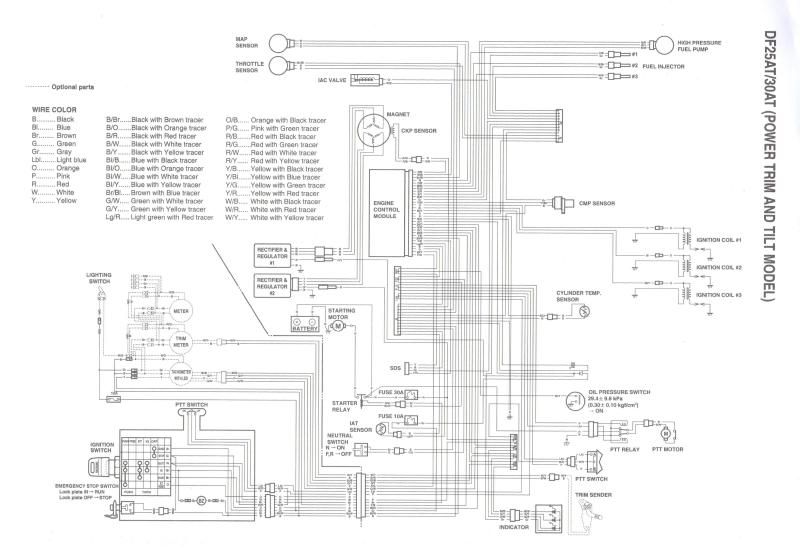

А вот схема мотора:



Фрагмент подключения тахометра:



С тахометром все понятно, что куда, а вот откуда?

По последней схеме.
Правый разъем тахометра:
"BL/B", "G/Y" и "G/W" идут на индикаторы (светодиоды, что на моторе: температура, масло и т. д.)
А вот "Р" идет на мозги.
Левые одиночные соединители:
"Gr" - с замка зажигания приходит;
"B" - минус с замка зажигания;
"Y" - приходит с мозгов.

Верхние "R/G" и "B" - подсветка.

Методом исключения понимаю, что импульсы это или "Р" или "Y", но вот который? тут мне опыта не хватает.
Может кто то подсказку какую даст?
Буду много признателен.


Вложения

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 087
Карма
1 580
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Володя машинка газ реверс какая у тебя стоит?


Yad

ст. матрос
Регистрация
19.04.2015
Сообщения
31
Карма
3
Город
Ярославль
Имя
Владимир
Лодка
Кайман-285, П-2
Мотор
Nissan 4T6PH, Suzuki DF30ATL
Re:

танкист сказал(а):
Володя машинка газ реверс какая у тебя стоит?
Type NA40 (в комплекте была с мотором).


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 087
Карма
1 580
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Re: Re:

Yad сказал(а):
танкист сказал(а):
Володя машинка газ реверс какая у тебя стоит?
Type NA40 (в комплекте была с мотором).
С машинки ни каких проводов не выходит? Схема у тебя сильно ужата не могу при увеличении ни чего рассмотреть.


Yad

ст. матрос
Регистрация
19.04.2015
Сообщения
31
Карма
3
Город
Ярославль
Имя
Владимир
Лодка
Кайман-285, П-2
Мотор
Nissan 4T6PH, Suzuki DF30ATL
Re: Re:

танкист сказал(а):
Yad сказал(а):
танкист сказал(а):
Володя машинка газ реверс какая у тебя стоит?
Type NA40 (в комплекте была с мотором).
С машинки ни каких проводов не выходит? Схема у тебя сильно ужата не могу при увеличении ни чего рассмотреть.
Вот сюда закинул скан в хорошем разрешении.
тыц


Yad

ст. матрос
Регистрация
19.04.2015
Сообщения
31
Карма
3
Город
Ярославль
Имя
Владимир
Лодка
Кайман-285, П-2
Мотор
Nissan 4T6PH, Suzuki DF30ATL
Re: Re:

танкист сказал(а):
Yad сказал(а):
танкист сказал(а):
Володя машинка газ реверс какая у тебя стоит?
Type NA40 (в комплекте была с мотором).
С машинки ни каких проводов не выходит?
Из машинки выходит два шлейфа с разъемами и оба шлейфа подключаются к кабелю идущему на мотор.
А вот с мотора приходит помимо ответных разъемов еще несколько разъемов и одиночных соединителей.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 087
Карма
1 580
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Ну вот, нормальная схема посмотрел подключай Y Володя на сигнал тахометра остальное там всё сам видел где плюс где минус. Сколько импульсов даёт контроллер не знаю, смотри свой мануал.


Yad

ст. матрос
Регистрация
19.04.2015
Сообщения
31
Карма
3
Город
Ярославль
Имя
Владимир
Лодка
Кайман-285, П-2
Мотор
Nissan 4T6PH, Suzuki DF30ATL
Re:

танкист сказал(а):
Ну вот нормальная схема посмотрел подключай Y Володя на сигнал тахометра остальное там всё сам видел где плюс где минус. Сколько импульсов даёт контроллер не знаю смотри свой мануал.
Андрей, спасибо за совет.
Нашел на просторах сервис мануал. Действительно "Y".


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 087
Карма
1 580
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Re: Re:

Yad сказал(а):
танкист сказал(а):
Ну вот нормальная схема посмотрел подключай Y Володя на сигнал тахометра остальное там всё сам видел где плюс где минус. Сколько импульсов даёт контроллер не знаю смотри свой мануал.
Андрей, спасибо за совет.
Нашел на просторах сервис мануал. Действительно "Y".
:yes: :yes: :yes: :good:


Yad

ст. матрос
Регистрация
19.04.2015
Сообщения
31
Карма
3
Город
Ярославль
Имя
Владимир
Лодка
Кайман-285, П-2
Мотор
Nissan 4T6PH, Suzuki DF30ATL
Re: Suzuki DF30AT и тахометр мореман.

Вчера заходил к продаванам. Их сервисмен сказал, что у этого мотора какая то там К-лине и моремановский тахометр работать не будет. :)


луха

капитан 1-го ранга
Регистрация
13.07.2010
Сообщения
5 799
Карма
519
Возраст
44
Город
Волжский-Волгоград
Имя
Алексей
Лодка
Снегоход
Мотор
быстрый
Re: Suzuki DF30AT и тахометр мореман.

Yad сказал(а):
Вчера заходил к продаванам. Их сервисмен сказал, что у этого мотора какая то там К-лине и моремановский тахометр работать не будет. :)
Умный мех попался :lol: :lol:
К- лайн это цифровой сигнал идущий по двум проводам на все приборы.,но по мимо него еще должен быть аналоговые выходы.
Даже если их нет протянуть провод от генератора и вывести +,- и подсветку делов часа на1,5


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 087
Карма
1 580
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Володя Y приходит отдельным проводом от контроллера пробуй его смело. Если результат не удовлетворительный будет, то у тебя с генератора идут три Y и три W на регуляторы бери любой и подключай на тахометр, конденсатор обязательно в этом случае согласно схемы. :yes:


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 087
Карма
1 580
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Re: Suzuki DF30AT и тахометр мореман.

луха сказал(а):
Умный мех попался :lol: :lol:
К- лайн это цифровой сигнал идущий по двум проводам на все приборы.,но по мимо него еще должен быть аналоговые выходы.
Даже если их нет протянуть провод от генератора и вывести +,- и подсветку делов часа на1,5
:yes: :yes: :yes: :good:
