Самодельный винт регулируемого шага на Прибой

[КОЛЕБАСС]

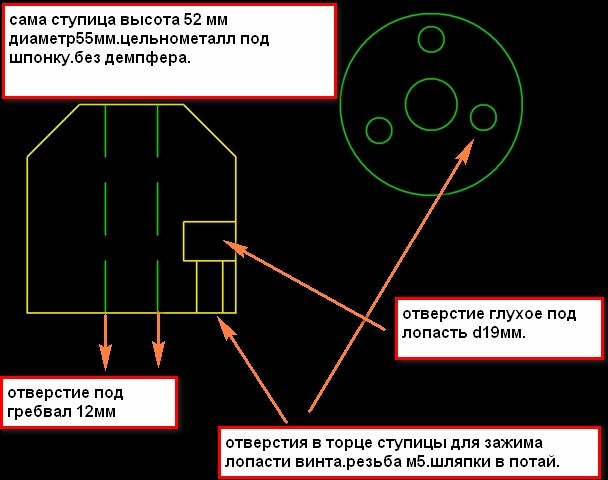

Собственно начало идеи в теме еще раз про шаг винта. Выпросил я таки у товарища гвиш-1, точнее еще три лопасти. Теперь закажу токарю ступицу под лопасти примерную копию как у прибоевского винта. Высота будет 52 диаметр 55. Ступица будет цельная без демпфера, чтоб меньше токарь денег содрал за работу, в боку ступицы просверлим три отверстия под лопасть диаметром 19 мм. В них вставляем лопасти предварительно обрезав выступ с зубцами, напротив этих отверстий в торце ступицы со стороны редуктора сверлим три отверстия под болт с резьбой м5, и делаем потай под головку болта. Болты будут под шестигранник, то есть если в это отверстие вкручивать болт то он должен упираться в ось лопасти которая вставляется в ступицу. В этой оси лопасти будет просверлино несколько глухих отверстий чтобы можно было зажимать лопасть в разных положениях. Типа вставляем лопасть в ступицу под нужным нам углом и закручиваем болт что бы он зашел в просверленное углубление в оси лопасти. Положений лопасти планирую 2 или три. Окончательно покажут испытания. Ступица уже заказана. Вот примерно рисунок.



[Саня С]

Re: самодельный винт регулируемого шага на прибой.

винт тяжёлый получится



[КОЛЕБАСС]

Re: самодельный винт регулируемого шага на прибой.

Сань лопасти подрежем



[Саня С]

Re: самодельный винт регулируемого шага на прибой.

Сань лопасти подрежем

посылка пришла?



[КОЛЕБАСС]

Re: самодельный винт регулируемого шага на прибой.

Сань пока тишина.



[Котофей]

Re: самодельный винт регулируемого шага на прибой.

без демфера плохо будет.



[Калашников]

Re: самодельный винт регулируемого шага на прибой.

Котофей шпонки равть будет хорошо, без демфера.Николоай прислушайся к этому совету.



[КОЛЕБАСС]

Re: самодельный винт регулируемого шага на прибой.

да я то понимаю.но черт его.можно проточить под демпфер.скажим так толщину стенки в 8 мм делать.и под демпфер место останется.пока болванку выточу для промеров.а под демпфер расточить не долго.



[Котофей]

Re: самодельный винт регулируемого шага на прибой.

а демфер уменьшает вибрацию?



[КОЛЕБАСС]

Re: самодельный винт регулируемого шага на прибой.

смягчает рывки при включении передачи и при ударе винта о препятствие.



[Котофей]

Re: самодельный винт регулируемого шага на прибой.

еще очень точно выемки необходимо, под крепеж лопастей высверлить. иначе лопасти в "раскорячку" будут. может какую то другую регулировку придумать?



[КОЛЕБАСС]

Re: самодельный винт регулируемого шага на прибой.

все будет сверлиться на станке строго по лопасти через отверстие в ступице.



[КОЛЕБАСС]

Re: самодельный винт регулируемого шага на прибой.

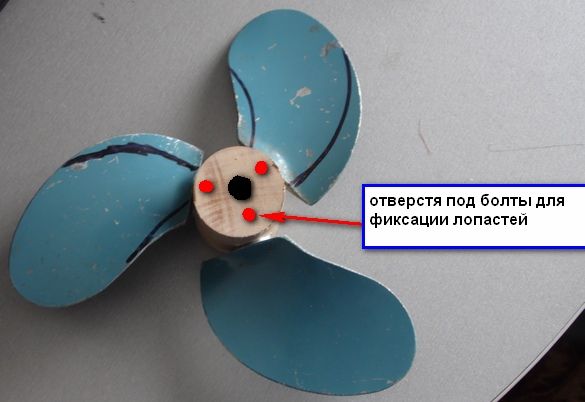

вот макет сделал.не ахти какой но думаю понятно .маркером примерно отмечено как обрезать.лопасть.может кто сможет обрисовать лопасть винта от ямахи 5 и сюда фото скинуть?



[Котофей]

Re: самодельный винт регулируемого шага на прибой.

может в магазине очертить лопасть?



[КОЛЕБАСС]

Re: самодельный винт регулируемого шага на прибой.

да у нас магазинов нет.разве что за 80км ехать.



[Dim_pnz]

Re: самодельный винт регулируемого шага на прибой.

Думаю, не совсем надежное решение. Если только для идеально чистых водоемов. Лопасть будет вырывать (перекашивать) при малейшем ударе о препятствие.
Вихревский "мультипитч" недаром из полимеров сделан.



[КОЛЕБАСС]

Re: самодельный винт регулируемого шага на прибой.

болт будет не просто прижимать лопать а заходить в углубление просверленное в лопасти.причем углублений будет 2 или 3.для возможности регулировки.



[Dim_pnz]

Re: самодельный винт регулируемого шага на прибой.

Николай, без разницы. Алюминий он и есть алюминий. Трещину даст обязательно по углублению. Я не отговариваю: любой практический результат, даже отрицательный, на порядок более ценен чем просто рассуждения.



[КОЛЕБАСС]

Re: самодельный винт регулируемого шага на прибой.

Дима а ты сейчас идею подал обалденную.решил делать не углубление а кольцевую проточку в том месте где болт будет в лопасть упираться.болт просто прижмет лопасть а проточка не даст лопасти выпасть.и при ударе лопасть будет просто разворачивать а не гнуть или шпонку ломать.поднять мотор и лопасть поправить будет думаю проще.



[Dim_pnz]

Re: самодельный винт регулируемого шага на прибой.

Весна покажет...



[КОЛЕБАСС]

Re: самодельный винт регулируемого шага на прибой.

Неа.в моем случае где то конец лета.редуктор никак токарь под подшипы не проточит.башка где то в пути .даже не знаю будет с нее толк или нет.еще пескоструить.красить.подшипы внедрять в бошку.планов допупка.а там иной раз думаю-есть ветерок вихрь нептун салют.накой связался с прибоем.вот понравился он мне чото.хочется конфету сделать.



[Котофей]

Re: самодельный винт регулируемого шага на прибой.

не надо сдаваться, отчаиваться! можно немножко передохнуть...



[КОЛЕБАСС]

Re: самодельный винт регулируемого шага на прибой.

Костя я не сдаюсь.я наоборот в предвкушении работы.мотор я однозначно до ума доведу.
