Изготовление деталей ДУ HONDA BF50

[LPB]

Как-то по случаю приобрелась такая Хонда на румпеле. Настала очередь переоборудования в ДУ. Оказывается весь этот хлам от моторов стоит недешево, да еще и на Хонде меняется многое...
Решил сам попробовать кое что сделать, а точнее ниче не покупать
Благо в инете полно всяких фоток и узлов лодочных моторов, чаще всего эти вещи, особенно мануалы в PDFах нарисованы пропорционально, и зная какой-либо один размер можно образмерить всю деталь. Сказано сделано.

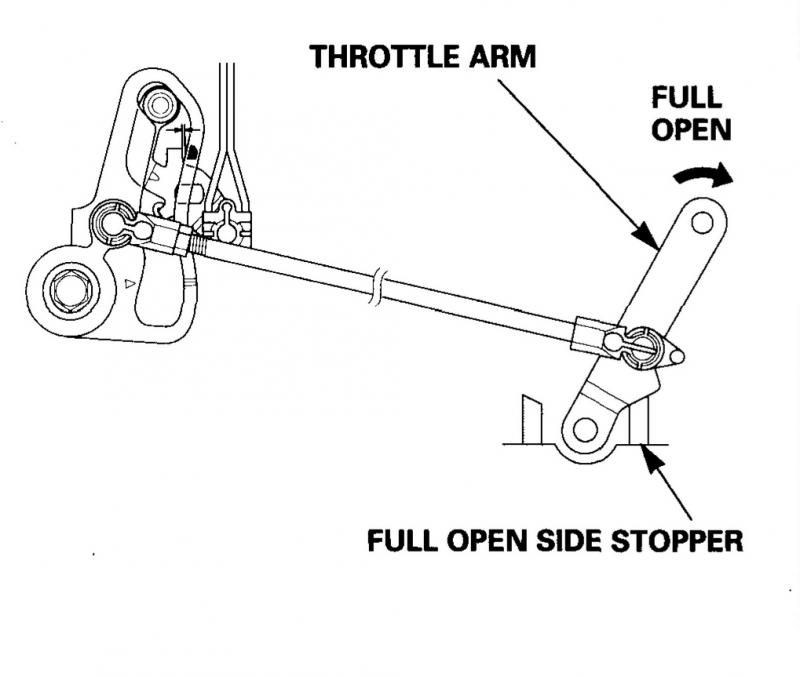

"Вырываем" страничку из мануала
Первый исходник-промежуточный рычаг управления, газом, он ставится вместо кронштейна с сектором при румпельном варианте.

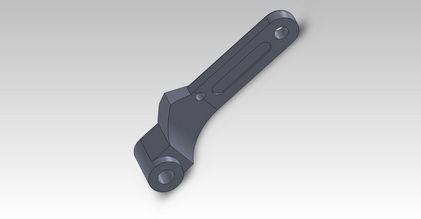

Меряем ось на которую от одевается и ее длину, рассматривая фотки рычага на Ебее получаем довольно точный чертеж детальки, рисуем трехмерную модель и получаем пока виртуальный рычаг

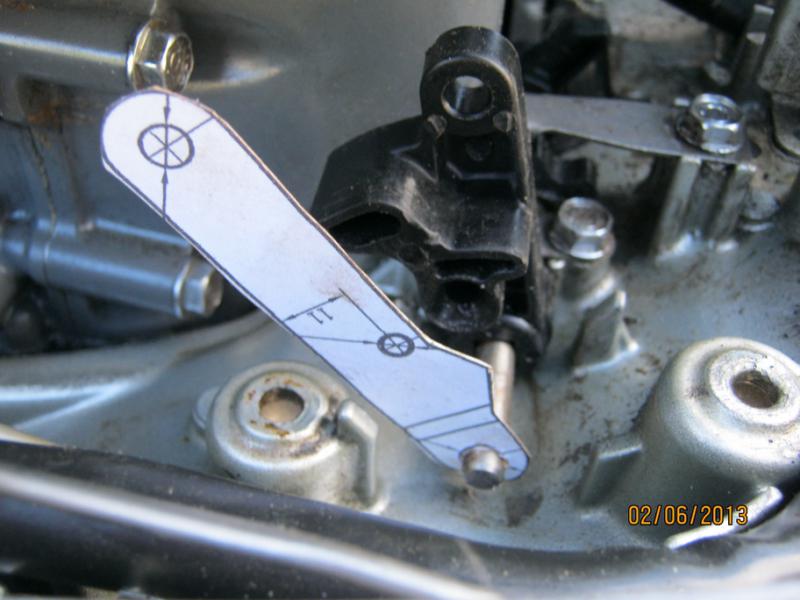

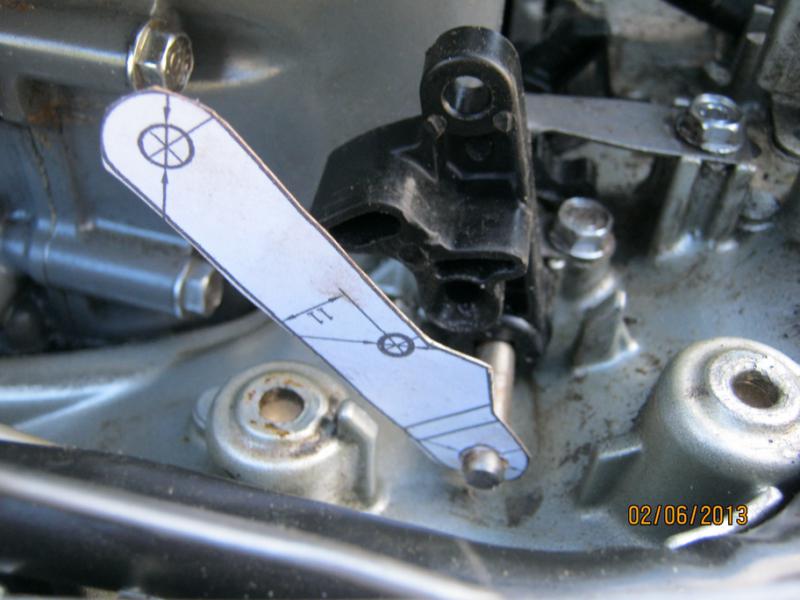

Первая примерка картонного шаблона

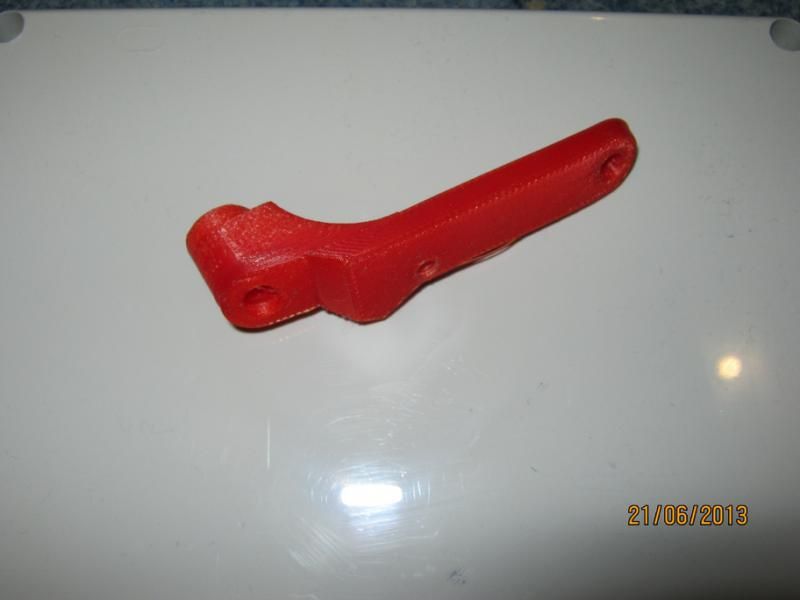

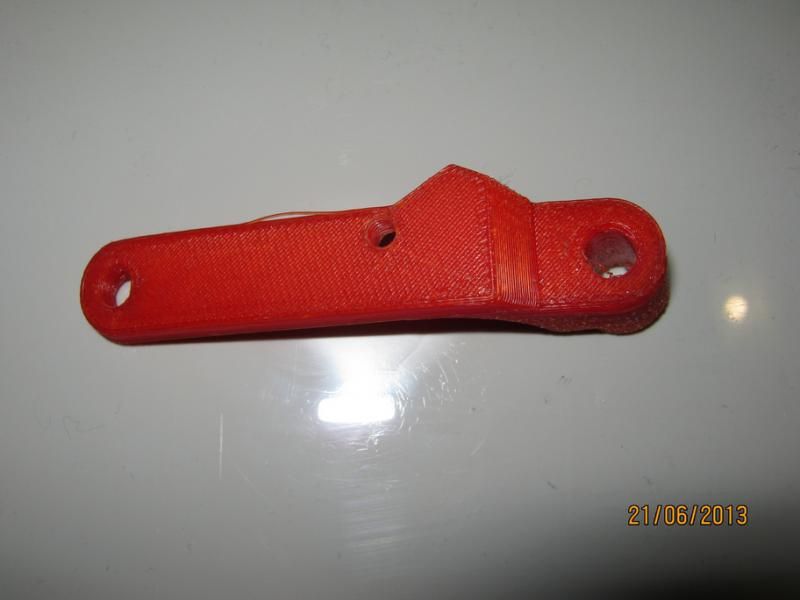

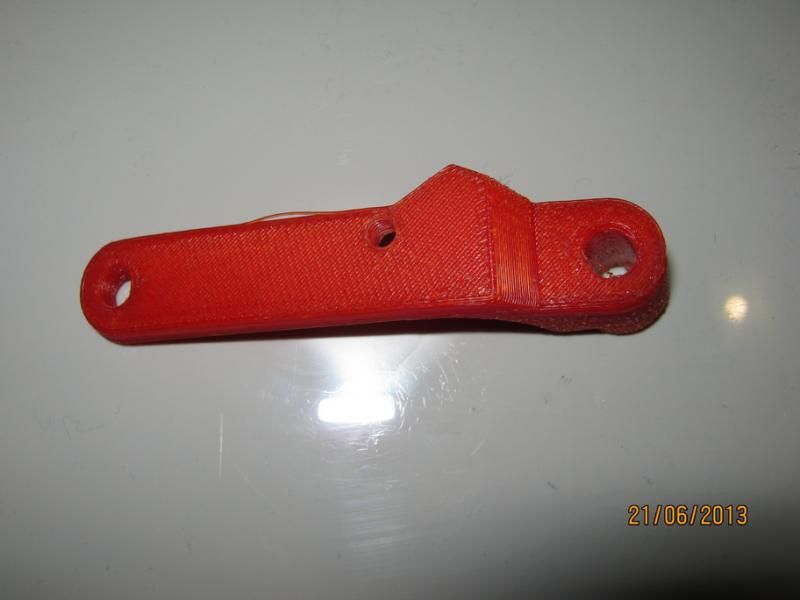

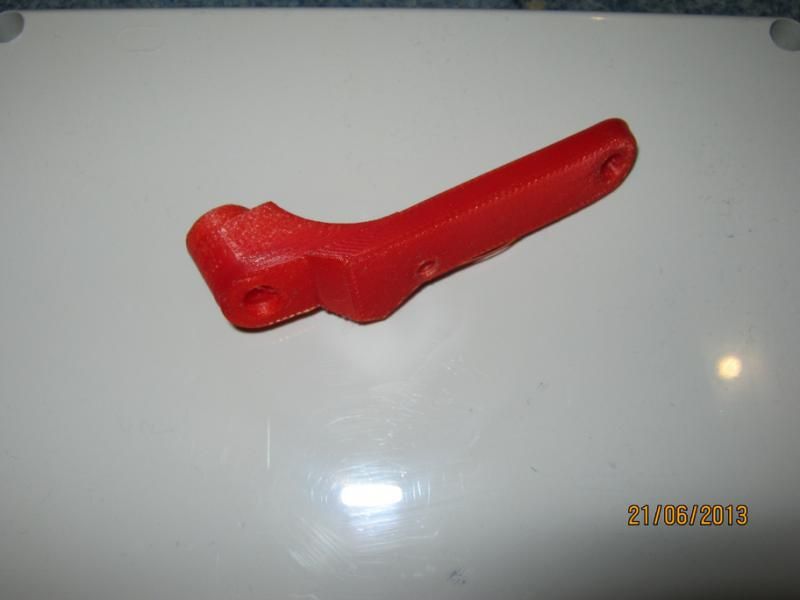

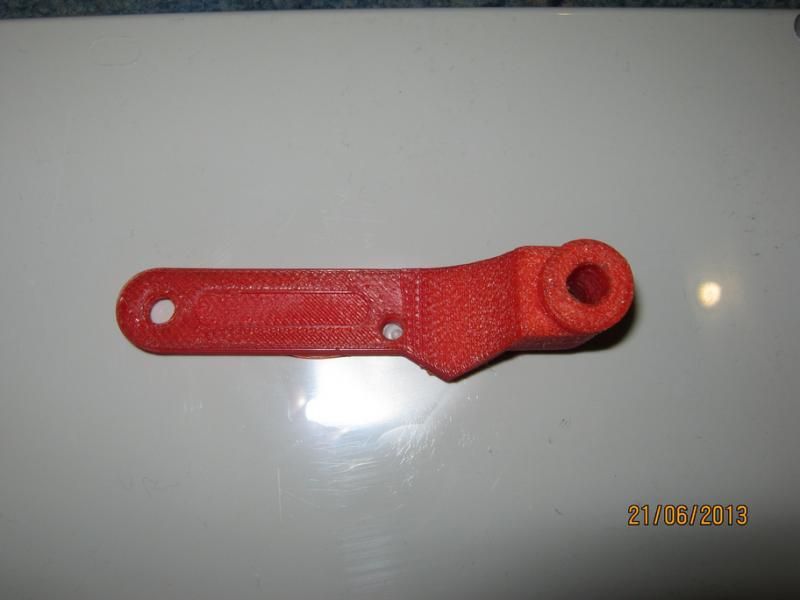

Далее у кого что есть под рукой напильник, станок, или принтер. У меня нашелся знакомый с принтером и рычаг был напечатан из ABC пластика







Точно также обмеряем кронштейн тяги ценой 1500 рублесов, зная что крепежные отверстия диаметром 10-10,5мм.

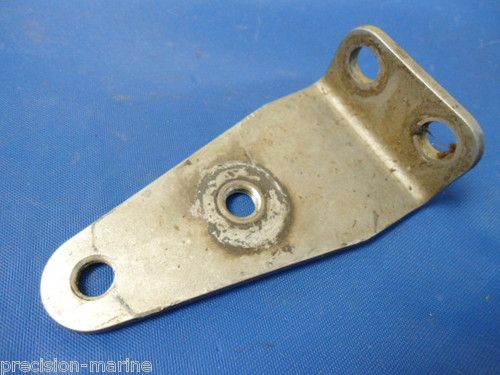

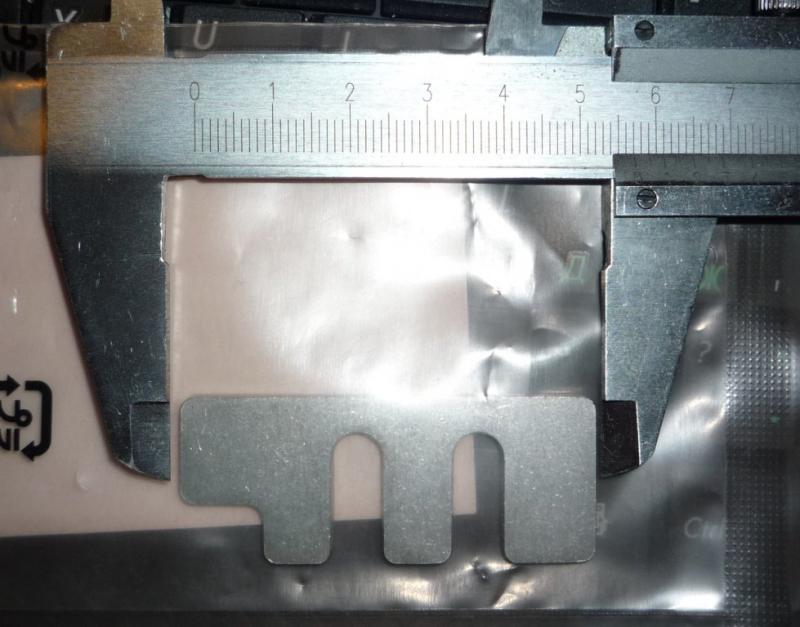

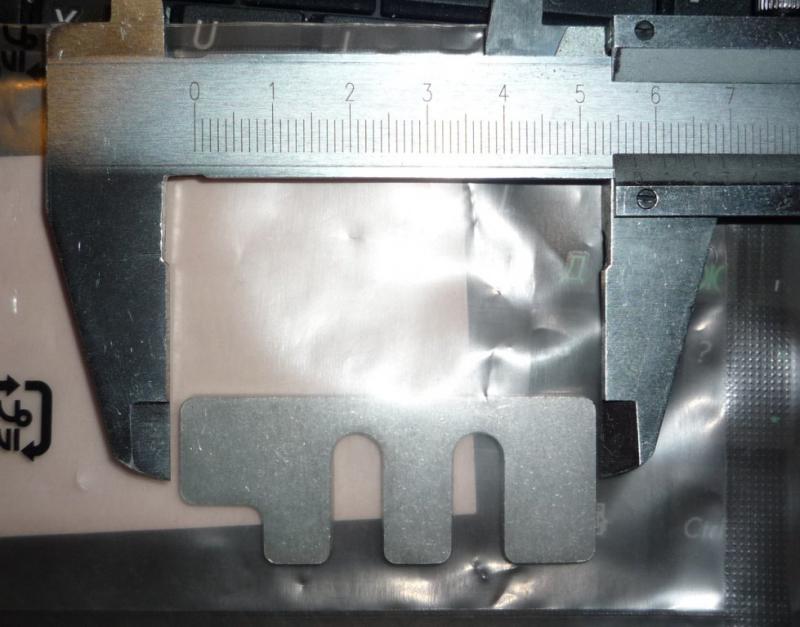

Если хорошо порыться можно найти и вот такие фотки ваших недостающих узлов(простят меня авторы этого фото) Планка крепления тросов ГАЗ-РЕВЕРС ХОНДА
Так что не ничего невозможного, и честно не думал что это проще чем покупать и за бешеные деньги и ждать по месяцу



[LPB]

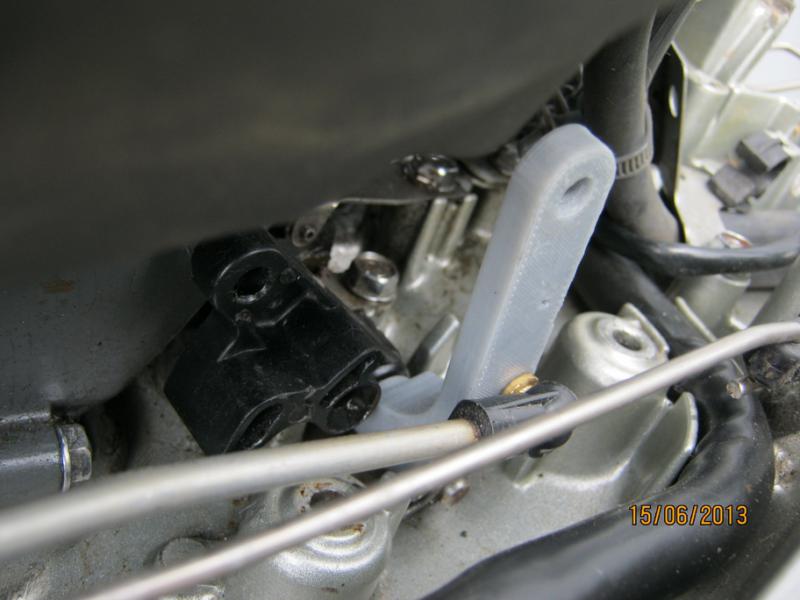

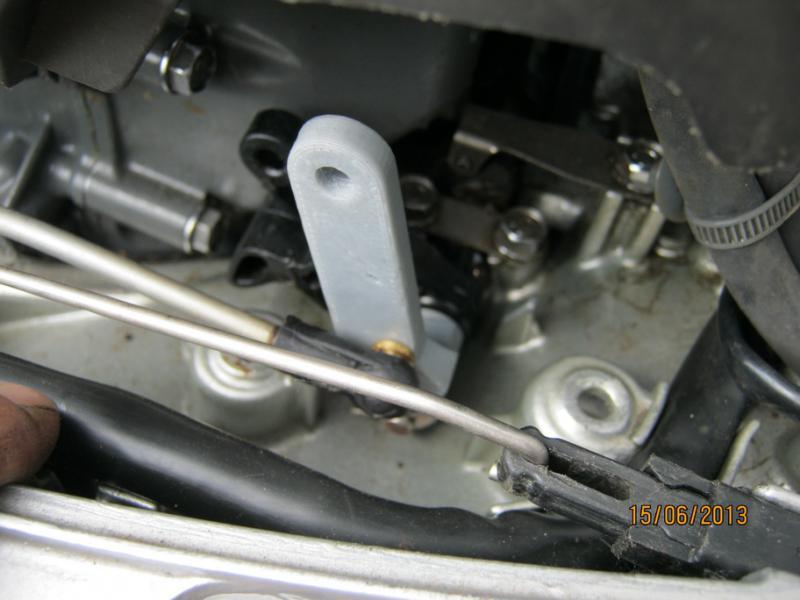

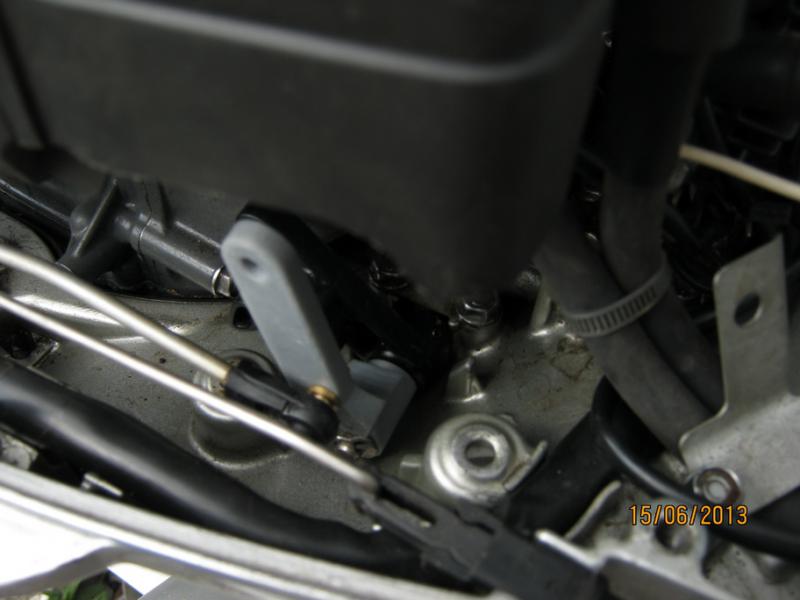

В виде эксперимента напечатали на принтере запасной рычаг из лески для бензотриммера. Из АБС пластика напечатанная деталь была лучше...



[ovchinnikov 1966]

+10000 леска для тримера Паш, по времени сколько идет печать?



[LPB]

Минут 30
Фактура внутри -сотовая, достаточно прочная. В инете видел конторы которые печатают за детали за 20 рублей грамм



[ovchinnikov 1966]

Достаточно быстро печатает.Как то печатал мастер-модель нефтяной вышки для литья, времени - целый день. Фактура внешняя с "полосками"?



[LPB]

Достаточно быстро печатает.Как то печатал мастер-модель нефтяной вышки для литья, времени - целый день. Фактура внешняя с "полосками"?

Ну да, принтер не мой поэтому не разбирался почему так..



[Andrey64]

Паш, а размеры этого рычага у тебя остались?
У знакомого 50-я Хонда 2002-го года карбовая и тоже румпельная. Ему там такой колхоз понаделали - без слез не взглянешь, хотелось бы по "феншую" переделать.
Заранее спасибо.



[LPB]

Паш, а размеры этого рычага у тебя остались?
У знакомого 50-я Хонда 2002-го года карбовая и тоже румпельная. Ему там такой колхоз понаделали - без слез не взглянешь, хотелось бы по "феншую" переделать.
Заранее спасибо.



[Andrey64]

Спасибо, выручил. Попробую реализовать напильником



[patrol44]

Добрый день, нет ли у вас StL модели данного рычага?



[roman_34]

Не могли бы Вы поделиться 3д моделью рычага газа. Для печати на 3д принтере.
