Зажигание на МК PIC12F629

[daryinalexej]

Я думал выходы подгрузить резюками,и осцилом посмотреть.Сейчас побегу в гараж за бобинами.

Можешь и так попробовать, но есть вероятность что ничего не увидишь.



[daryinalexej]

Да чуть не забыл, если искра будет через раз или даже раз через несколько (может и больше десяти) периодов входного сигнала- это нормально.



[kot272011]

Подключил с бобинами,на вход подал дребезг от 6в .Искра на одном,закоротил датчик на массу,искра на одной свече.Что это за датчик,на моторе разрыв показывает,на схему не влияет.



[daryinalexej]

Бобины местами менять пробовал?

Что это за датчик,на моторе разрыв показывает,на схему не влияет.

Это ты про датчик температуры?



[kot272011]

да,еще на моторе,сейчас мультивибратор на вход подключил,осцилом кое что нащупал,проверю отпишусь



[kot272011]

Диод менял,я думаю коммутатор не причем,наверно датчик должен формировать какой то обратный импульс,потому что с мульта подключаю обратной полярностью, первая искра проходит.Что думаешь? Может он размагнитился за зиму.



[daryinalexej]

Диод менял,я думаю коммутатор не причем,наверно датчик должен формировать какой то обратный импульс,потому что с мульта подключаю обратной полярностью, первая искра проходит.Что думаешь? Может он размагнитился за зиму.

Так я тебе про это и говорил:

вместо датчика используй любой переменный сигнал меняющий полярность

Скорее всего там один канал открывается по приходу положительного фронта с датчика, а другой отрицательного. Скорее всего так и есть- размагнитился датчик. Попробуй намагнить или прикрепи к нему постоянный магнит с торца, например от автомобильного ДХ (если хватит места).



[kot272011]

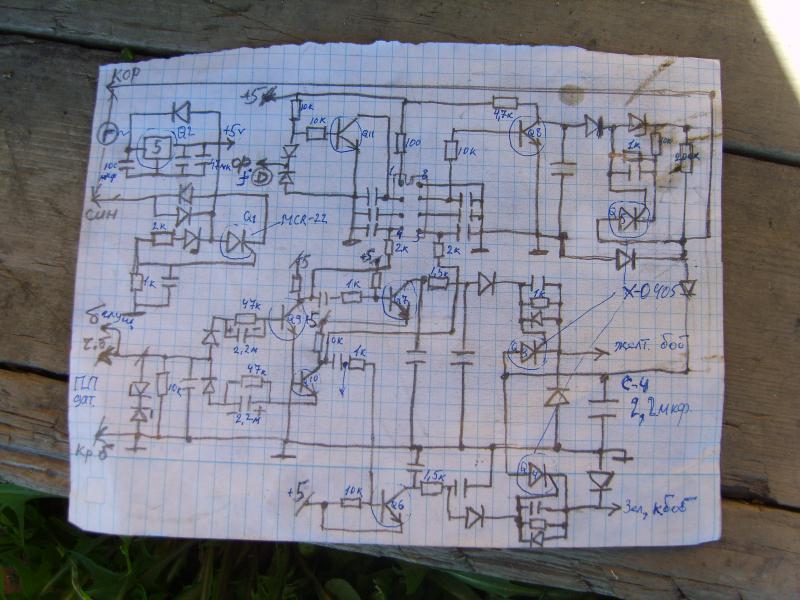

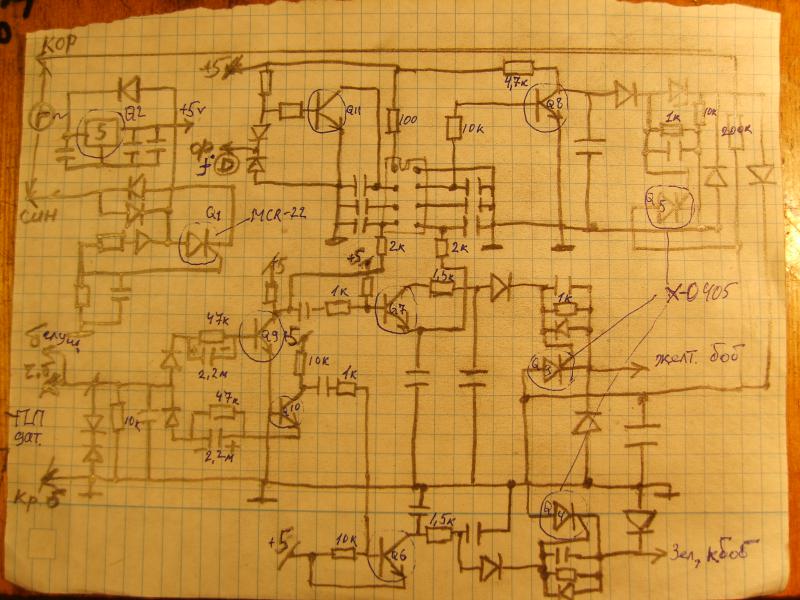

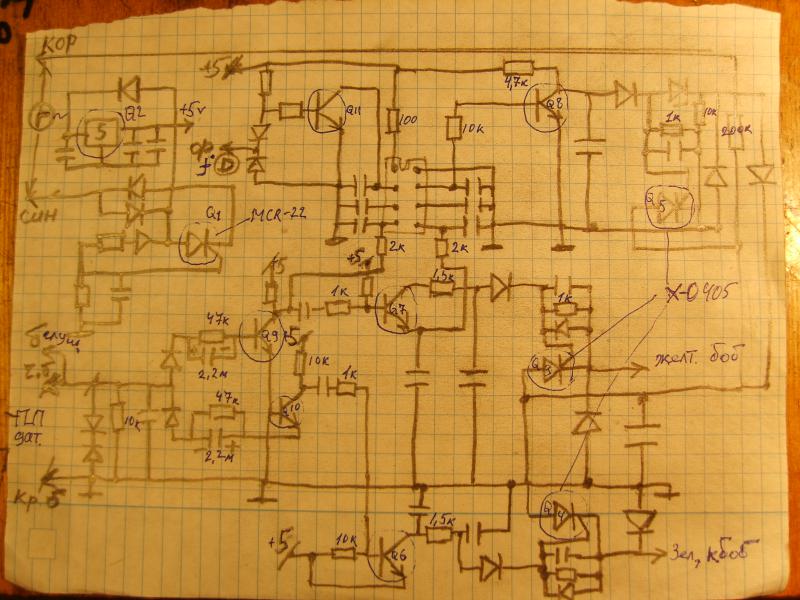

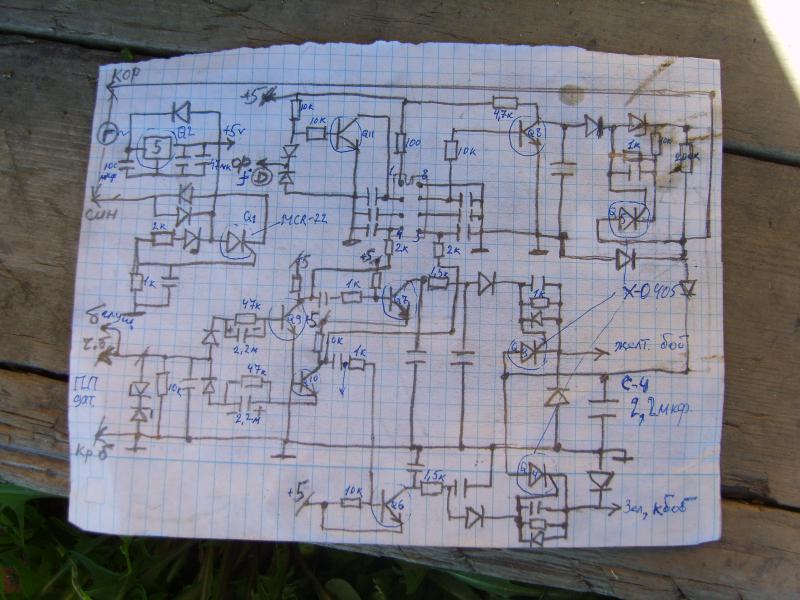

Поправленная.первый вариант с ошибками.



[kot272011]

Здравствуйте всем!Сегодня продолжил поиск неисправности, и кое что нашел...Обратил внимание, что лампа через которую подключил схему мигает хаотично, именно когда подаешь импульсы на вход.Померил напряжение на стабилизаторе в таком режиме ,оно прыгает до 16 В , без импульсов на входе,на стабилизаторе 5 В. Выяснил что виновник стабилитрон на 8 В. стоит между резистором и тиристором MCR22 (палочку забыл дорисовать).Алексей,я думаю прошивка слетела, можно найти какую -нибудь подобную прошивку:"; Generated by WinDis, (c) Nigel Goodwin 1998.

LIST P=16F84, F=INHX8M
include "P16FXX.inc" - Это в заголовке Ассемблерного вида прошивки написано



[daryinalexej]

Здравствуйте всем!Сегодня продолжил поиск неисправности, и кое что нашел...Обратил внимание, что лампа через которую подключил схему мигает хаотично, именно когда подаешь импульсы на вход.Померил напряжение на стабилизаторе в таком режиме ,оно прыгает до 16 В , без импульсов на входе,на стабилизаторе 5 В. Выяснил что виновник стабилитрон на 8 В. стоит между резистором и тиристором MCR22 (палочку забыл дорисовать).Алексей,я думаю прошивка слетела, можно найти какую -нибудь подобную прошивку:"; Generated by WinDis, (c) Nigel Goodwin 1998.

LIST P=16F84, F=INHX8M
include "P16FXX.inc" - Это в заголовке Ассемблерного вида прошивки написано

Если напряжение "скакало" то может и слетела, а может и нет. После замены стабилитрона что нибудь изменилось?



[daryinalexej]

Попробуй будет ли "дышать" это устройство без PIC, перережь пику питание +5В и проверь будет в таком состоянии искра или нет.



[kot272011]

Что с РИС, что без него,искра идет по желтому каналу.



[daryinalexej]

Что с РИС, что без него,искра идет по желтому каналу.

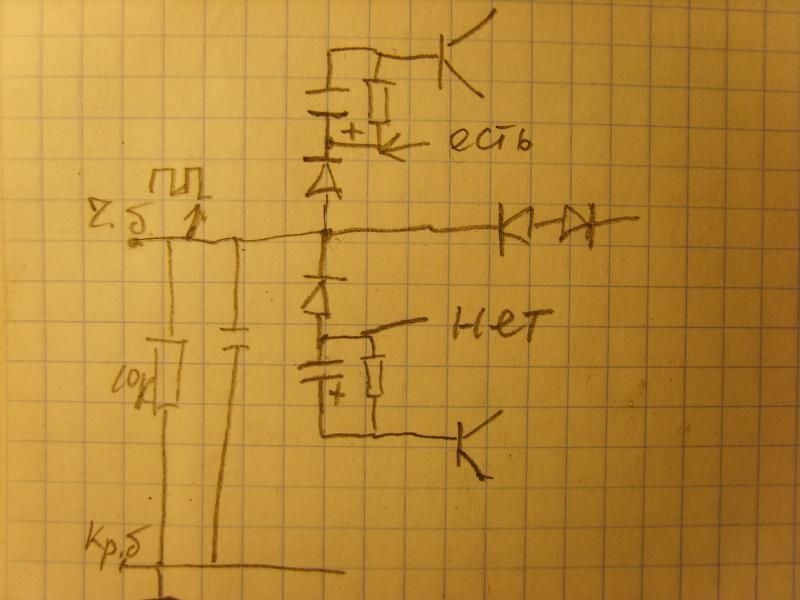

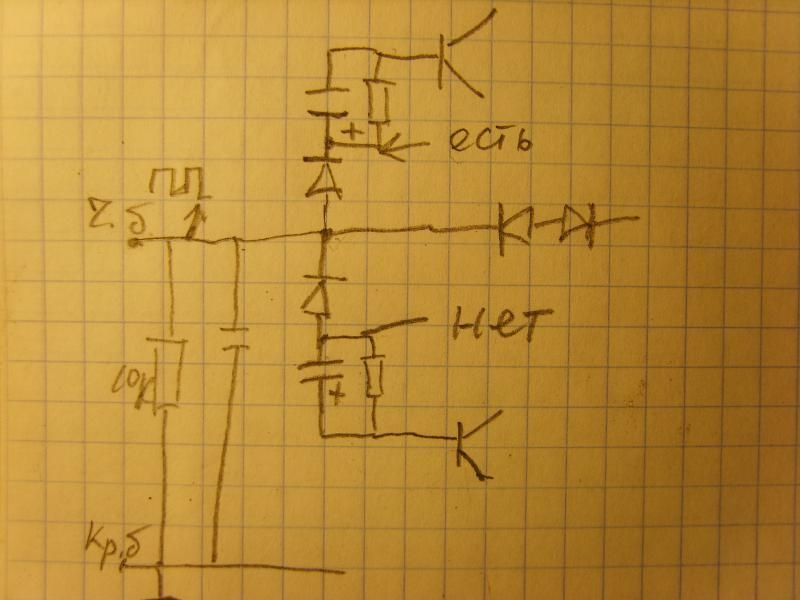

Очевидно, что без PIC и по зеленому должна быть искра (при положительном напряжении на входе по желтому, при отрицательном по зеленому), и схема этому подтверждение (я ее внимательно изучил . Прежде чем лезть в дебри разбираться с пиком, надо восстановить работу "зеленого" канала без пика (забудь пока про пик, отключи его и делай зеленый канал).



[kot272011]

окей
