Здравствуйте!

Есть оптрон ТО142-80-8, 4 штуки. Хочу сделать регулятор для ТЭНа 60 ампер 220в. Можете подсказать схему?

С уважением!


Бешенный

капитан 1-го ранга
Регистрация
08.12.2010
Сообщения
2 648
Карма
194
Возраст
53
Город
Волгоградская обл Светлый Яр
Имя
Владимир Валерьевич
Лодка
Две самоделки, Профмарин340, Малютка.
Мотор
Ветерок 8, 12, Прибой, Салют, Гибрид, Москва 12,5, 30, Нептун, Волгарь, Вихрь М, 30
Re: не совсем лодочное. Про регулятор мощности на оптроне ТО142-80-8

Привет Гриша.Рад видеть тебя в наших рядах. Недавно тебя вспоминал.Долго жить будешь :)


buratino

капитан-лейтенант
Регистрация
10.03.2013
Сообщения
376
Карма
14
Возраст
30
Имя
Григорий
Лодка
Катер Диана 3-01
Мотор
Хонда 1.3
Re: не совсем лодочное. Про регулятор мощности на оптроне ТО142-80-8

Привет Володя! А я уж думал ответ по теме:)


MotorHead

капитан 3-го ранга
Регистрация
15.02.2013
Сообщения
850
Карма
78
Город
Золотое. Луганская обл. Украина.
Лодка
Обь1.
Мотор
Вихрь-М. Yamaha F20.
Можно собрать регулятор по этой схеме,минимум навесного ,регулировка 0-99%.Только включить твои тиристоры встречно-паралельно и подобрать резистор по включеный по управлению.


Вложения

buratino

капитан-лейтенант
Регистрация
10.03.2013
Сообщения
376
Карма
14
Возраст
30
Имя
Григорий
Лодка
Катер Диана 3-01
Мотор
Хонда 1.3
Спасибо! Но тиристор у меня оптронный, то есть в нём светодиод, который надо моргать в нужные моменты времени.


kruso

ст. матрос
Регистрация
16.06.2011
Сообщения
44
Карма
6
Город
Новосибирск
Лодка
Прогресс 4
Мотор
Вихрь 30Э, Tohatsu 5
buratino, совет могут дать на http://electroniclance.ru . Есть там радел Консультации, но за деньги... А эксперименты делать на 60А чревато, Imho.


buratino

капитан-лейтенант
Регистрация
10.03.2013
Сообщения
376
Карма
14
Возраст
30
Имя
Григорий
Лодка
Катер Диана 3-01
Мотор
Хонда 1.3
Вот ещё, за деньги! Эксперимент делал, хоть на 1000а-сделаю не ёрзну.


IGOR_M

ст. матрос
Регистрация
07.08.2012
Сообщения
48
Карма
0
Возраст
40
Город
Саратов
Имя
ИГОРЬ
Лодка
ПРОГРЕСС2
Мотор
ВИХРЬ-М
buratino сказал(а):
Здравствуйте!

Есть оптрон ТО142-80-8, 4 штуки. Хочу сделать регулятор для ТЭНа 60 ампер 220в. Можете подсказать схему?

С уважением!
Если не ошибаюсь ТО142-80-8 это тиристор, а тиристорному регулятору нужен либо диодный мост(лучший и простой вариант), либо включение встечно-паралельно и соответствующая схема управления (худший вариант)...В твоем же варианте купить мощный симистор и использовать схему например которую выше привел MotorHead, работает она четко и настраивать ничего не надо, схем в сети много поиск рулит!


MotorHead

капитан 3-го ранга
Регистрация
15.02.2013
Сообщения
850
Карма
78
Город
Золотое. Луганская обл. Украина.
Лодка
Обь1.
Мотор
Вихрь-М. Yamaha F20.
работает она четко и настраивать ничего не надо,
Воистину так и есть . Работает с любыми симисторами и тиристорами, 1000 амперный правда не пробовал-зачем стоко :shock: но 150 амперный таскает за ногу легко.


buratino

капитан-лейтенант
Регистрация
10.03.2013
Сообщения
376
Карма
14
Возраст
30
Имя
Григорий
Лодка
Катер Диана 3-01
Мотор
Хонда 1.3
Нашёл тиристор, такой же по мощности. Теперь можно чисто по схеме, что MotorHead дал, спасибо за схему! А питание микросхемы сколько и откуда?


buratino

капитан-лейтенант
Регистрация
10.03.2013
Сообщения
376
Карма
14
Возраст
30
Имя
Григорий
Лодка
Катер Диана 3-01
Мотор
Хонда 1.3
Купить симистор? Вы издеваетесь? Вы видели, сколько они стоят?


MotorHead

капитан 3-го ранга
Регистрация
15.02.2013
Сообщения
850
Карма
78
Город
Золотое. Луганская обл. Украина.
Лодка
Обь1.
Мотор
Вихрь-М. Yamaha F20.

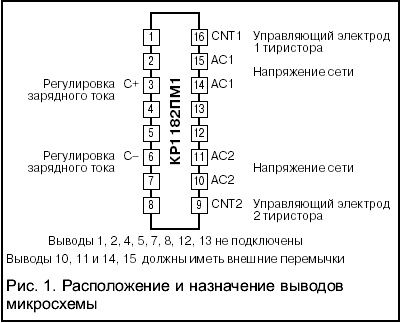

А питание микросхемы сколько и откуда?
Питание прямо от сети, ноги 10-11 14-15, в этом ее ценность-никаких заморочек с блоками питания.

Вы видели, сколько они стоят?
Конечно видели ,100 А 800Вольт не больше 5 вечнозеленых. По крайней мере у нас.


kruso

ст. матрос
Регистрация
16.06.2011
Сообщения
44
Карма
6
Город
Новосибирск
Лодка
Прогресс 4
Мотор
Вихрь 30Э, Tohatsu 5
Вот ещё, за деньги! Эксперимент делал, хоть на 1000а-сделаю не ёрзну.
2 оператора на РБМК тоже проделывали эксперимент... Теперь называют по другому - Чернобыльская катастрофа...
Здесь предлагают дешевый фазовый метод на кп1182пм1 - будут импульсные помехи по сети...


MotorHead

капитан 3-го ранга
Регистрация
15.02.2013
Сообщения
850
Карма
78
Город
Золотое. Луганская обл. Украина.
Лодка
Обь1.
Мотор
Вихрь-М. Yamaha F20.
Здесь предлагают дешевый фазовый метод на кп1182пм1 - будут импульсные помехи по сети...
Можно применить и другие методы регулировки мощности,например инверторный с коррекцией коэфициента мощности но нагрузка чисто активная ,городить для тенов инвертор :lol: ,а помех по сети небудет разве что у БЖТ (большой железный трансформатор) с кучей отводов.


kruso

ст. матрос
Регистрация
16.06.2011
Сообщения
44
Карма
6
Город
Новосибирск
Лодка
Прогресс 4
Мотор
Вихрь 30Э, Tohatsu 5
Есть еще регулирование мощности с коммутацией при переходе через ноль... Помех меньше, чем при голимом фазовом способе...


buratino

капитан-лейтенант
Регистрация
10.03.2013
Сообщения
376
Карма
14
Возраст
30
Имя
Григорий
Лодка
Катер Диана 3-01
Мотор
Хонда 1.3
Что мне до помех?


IGOR_M

ст. матрос
Регистрация
07.08.2012
Сообщения
48
Карма
0
Возраст
40
Город
Саратов
Имя
ИГОРЬ
Лодка
ПРОГРЕСС2
Мотор
ВИХРЬ-М
buratino сказал(а):
Купить симистор? Вы издеваетесь? Вы видели, сколько они стоят?
Да это вы издеваетесь задавая глупые вопросы...стоят новые 500 рублей, без теплоотвода, на развале можно найти в три раза дешевле...если в эту схему воткнуть один тиристор, мощность будет регулироватся только на 50%, если надо на 100% нужен семистор или два тиристора, соответственно на большие токи нужны еще и теплоотводы...


buratino

капитан-лейтенант
Регистрация
10.03.2013
Сообщения
376
Карма
14
Возраст
30
Имя
Григорий
Лодка
Катер Диана 3-01
Мотор
Хонда 1.3
Вот один момент со схемой.

Как то я не понимаю, откуда питание. Через управляющий электрод симистора?

По даташиту есть свои выходы для управления. Что-то мне не всё ясно.


Вложения

  • 27,2 КБ Просмотры: 5 379

IGOR_M

ст. матрос
Регистрация
07.08.2012
Сообщения
48
Карма
0
Возраст
40
Город
Саратов
Имя
ИГОРЬ
Лодка
ПРОГРЕСС2
Мотор
ВИХРЬ-М
Как то я не понимаю, откуда питание. Через управляющий электрод симистора? Да!


buratino

капитан-лейтенант
Регистрация
10.03.2013
Сообщения
376
Карма
14
Возраст
30
Имя
Григорий
Лодка
Катер Диана 3-01
Мотор
Хонда 1.3

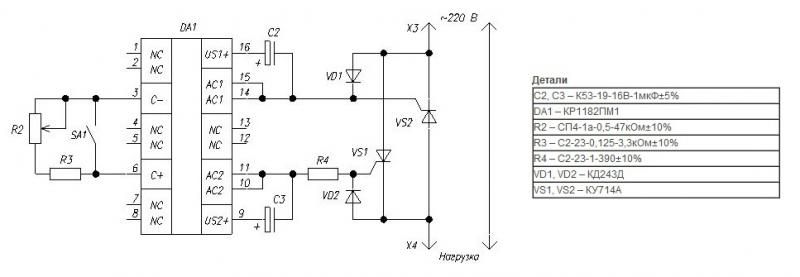

Вот ещё схема. А в чём её отличие?


Вложения

  • 24,6 КБ Просмотры: 5 369

IGOR_M

ст. матрос
Регистрация
07.08.2012
Сообщения
48
Карма
0
Возраст
40
Город
Саратов
Имя
ИГОРЬ
Лодка
ПРОГРЕСС2
Мотор
ВИХРЬ-М
В предыдущей используется симистор, здесь два тиристора и два диода заменяют один семистор...


MotorHead

капитан 3-го ранга
Регистрация
15.02.2013
Сообщения
850
Карма
78
Город
Золотое. Луганская обл. Украина.
Лодка
Обь1.
Мотор
Вихрь-М. Yamaha F20.
Есть еще регулирование мощности с коммутацией при переходе через ноль... Помех меньше, чем при голимом фазовом способе...
Каждый способ регулиривания мощности имеет свои преимущества и недостатки.
А по поводу регулировки мощности с коммутацией в нуле - схему в студию.Посмотрим,обсудим.


LPB

капитан 1-го ранга
Регистрация
10.05.2010
Сообщения
1 624
Карма
77
Город
Новосибирск
Имя
Павел
Лодка
Прогресс-2
Мотор
NISSAN 30

MotorHead

капитан 3-го ранга
Регистрация
15.02.2013
Сообщения
850
Карма
78
Город
Золотое. Луганская обл. Украина.
Лодка
Обь1.
Мотор
Вихрь-М. Yamaha F20.

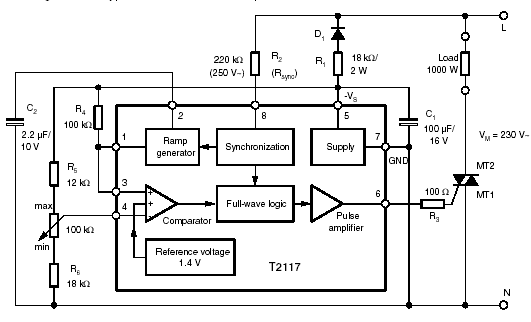

Интересная микруха.Регулировка мощности пропуском нужного количества периодов -это конечно шаг вперед по сравнению с кр1182. Попробую поискать эту Т2117 в своих дебрях,интересно было-бы погонять на всех режимах да посмотреть что там осцилограф нарисует.


buratino

капитан-лейтенант
Регистрация
10.03.2013
Сообщения
376
Карма
14
Возраст
30
Имя
Григорий
Лодка
Катер Диана 3-01
Мотор
Хонда 1.3
Нету в нашем городе микросхем КР1182ПМ1.
