Добрый вечер,

Подскажите пожалуйста как правильно подключить родные приборы (тахометр и уровень тримма) к мотору honda bf 30

Из коробки рычага скоростей выходит 2 кабеля. 1 кабель (с кучей фишкк) я так понял идет от коробки к мотору

Ко второму по идее должен подключаться мой имеющийся кабель удлиннитель, но цвета и количество пинов отличаются. Из машинки выходит 7 пинов - в удлинителе 4 + один в зеленой фишке.

Может есть какая то схема подключения или что делать вообще?)

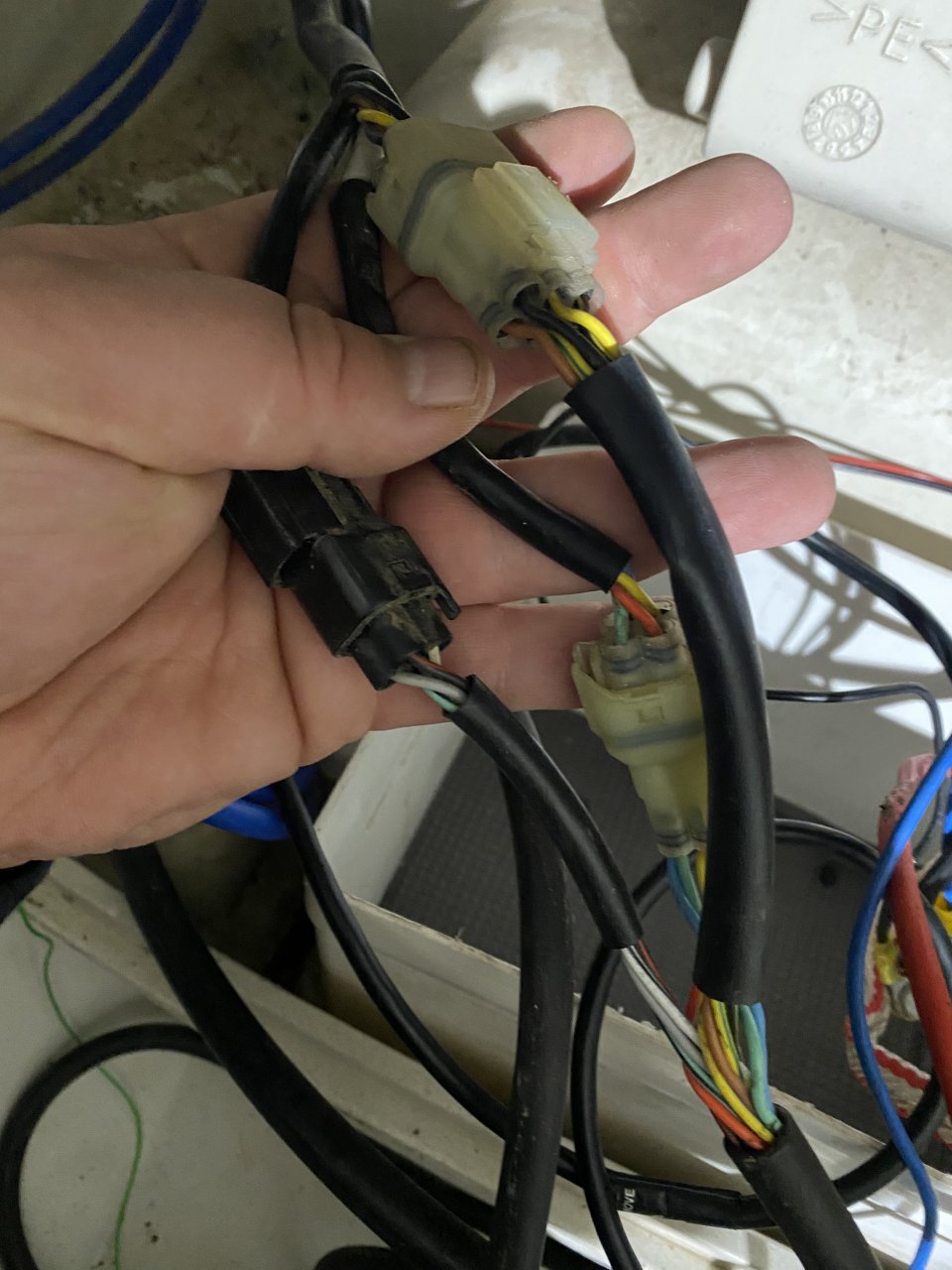

Фото 1 кабеля из машинки
226930

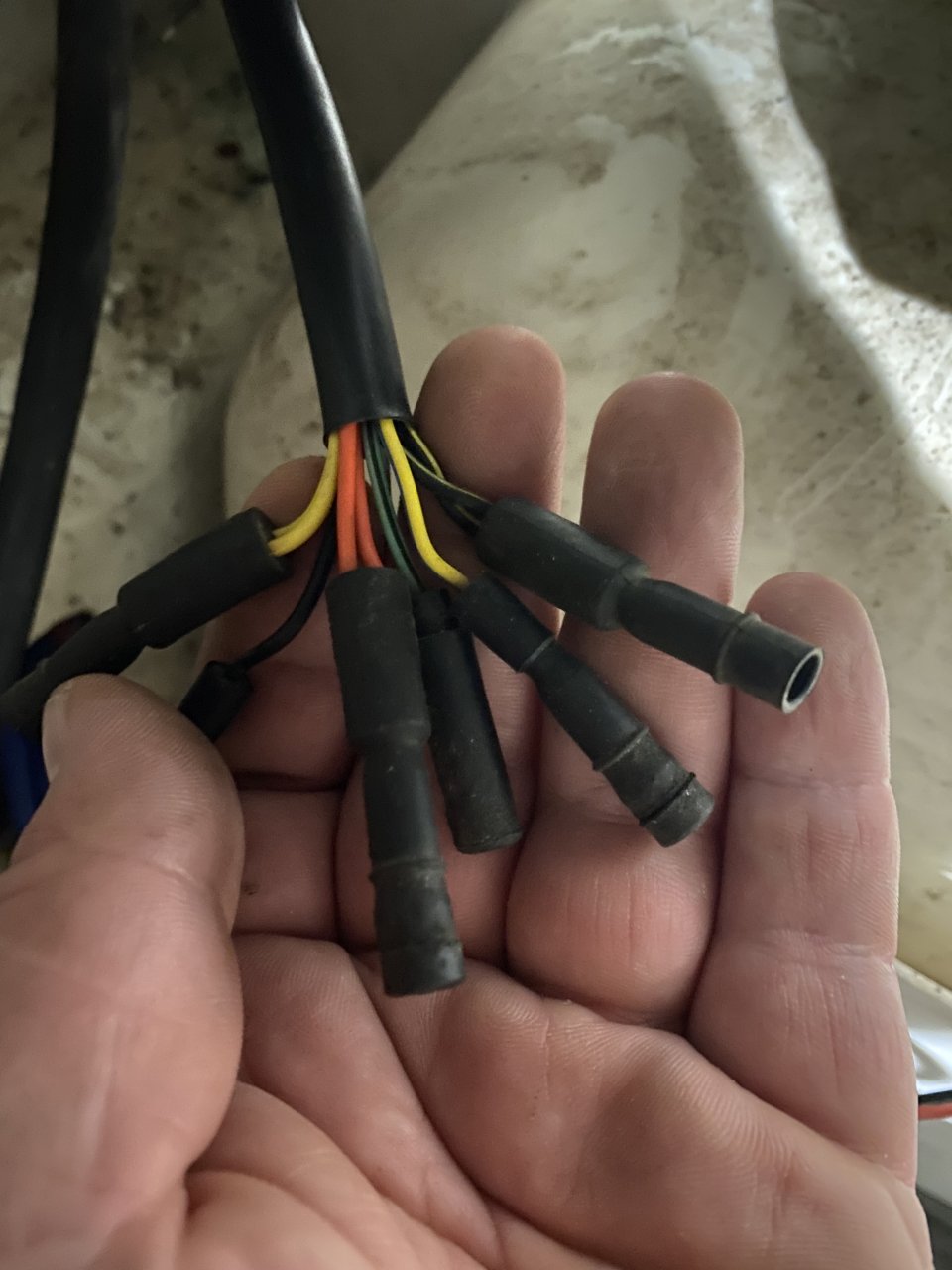

Фото 2го кабеля из машинки
226931

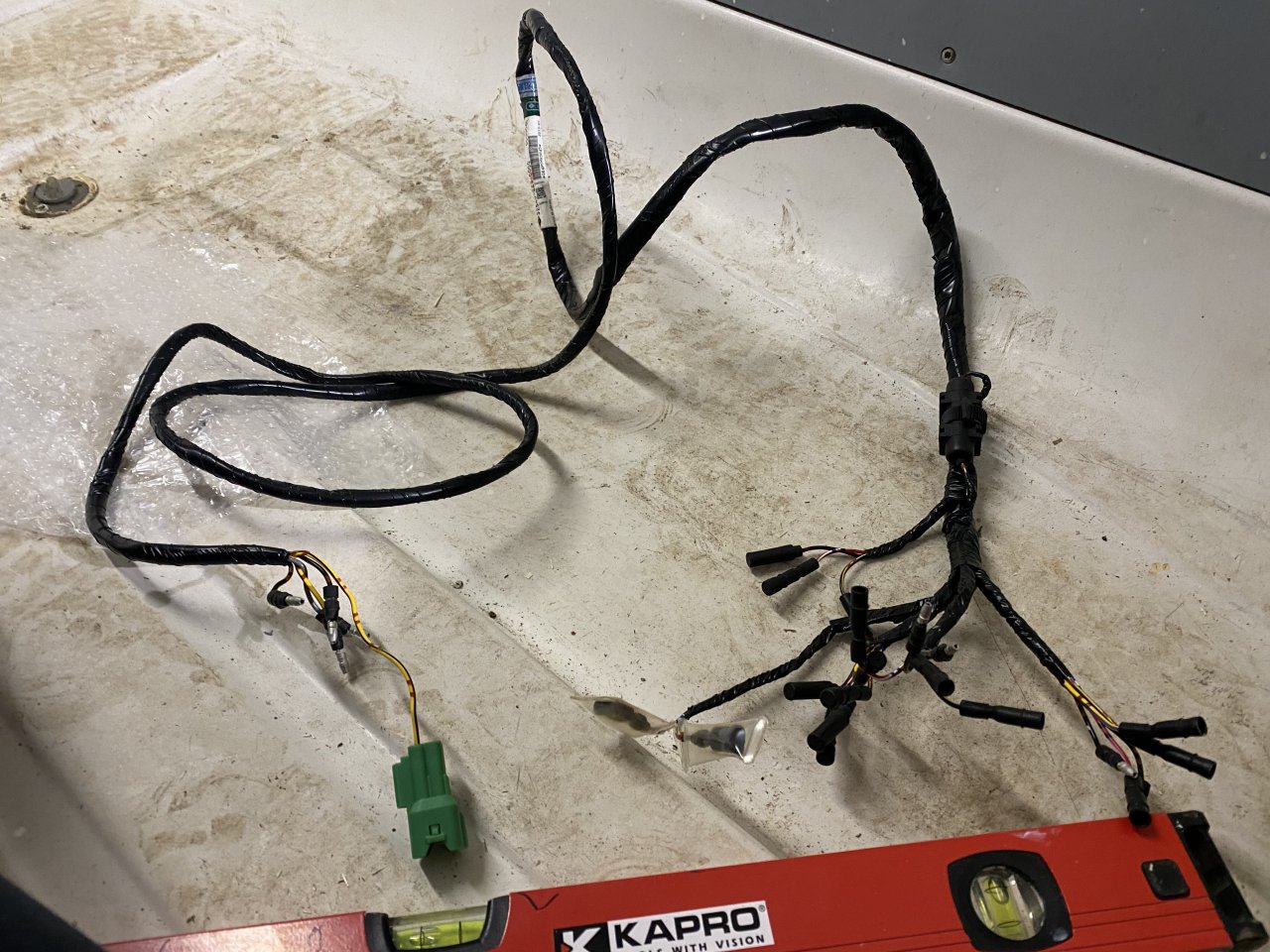

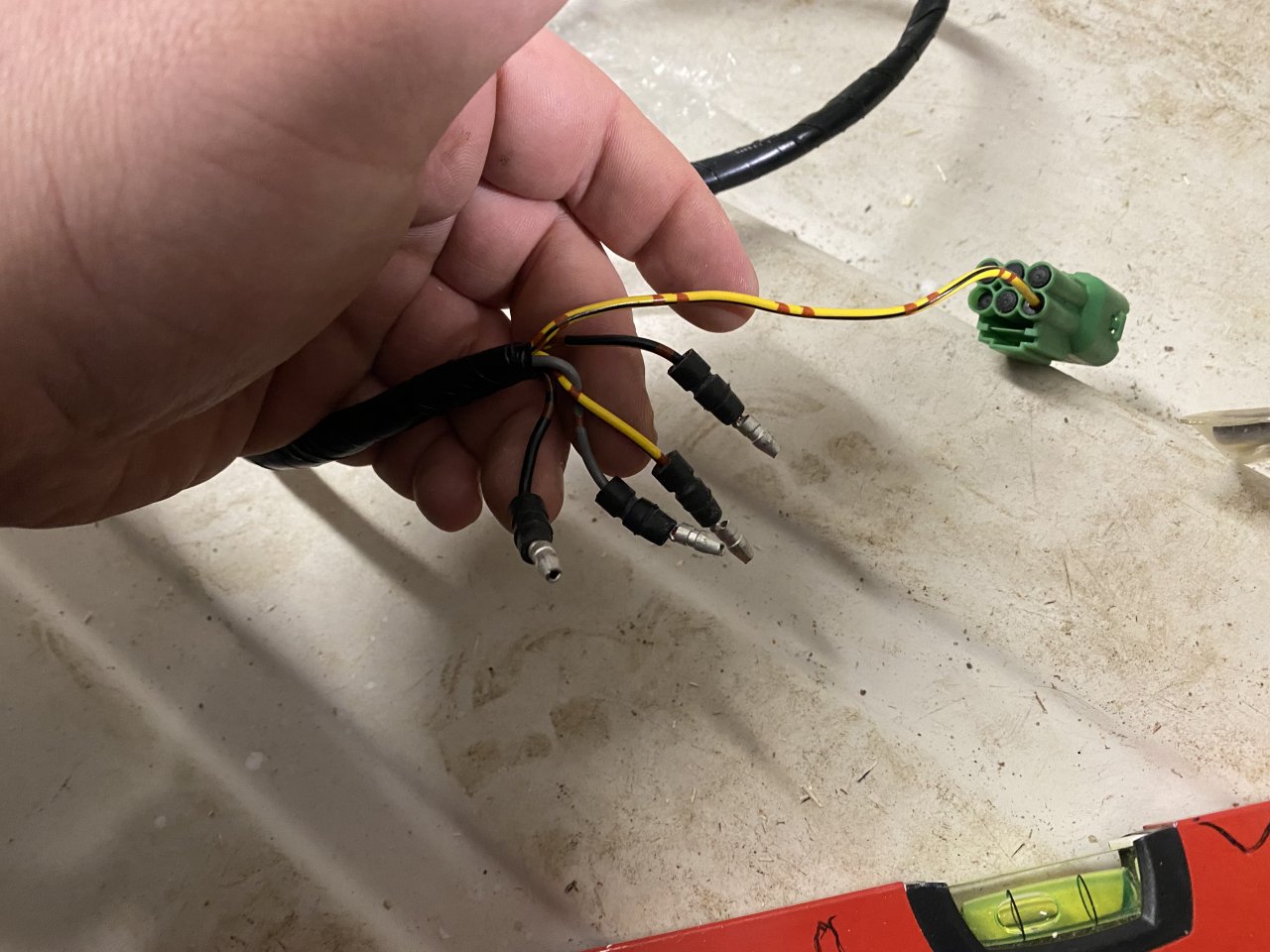

Фото удлинителя жгута и его пинов
226932


226933


Чис-Айна

капитан 3-го ранга
Регистрация
17.11.2020
Сообщения
737
Карма
342
Город
Ростов-на-Дону
Имя
Андрей
Лодка
Сапсан 340 был, Автобот был, Южанка 2
Мотор
Сузуки 9.9-15 был, Хонда 30

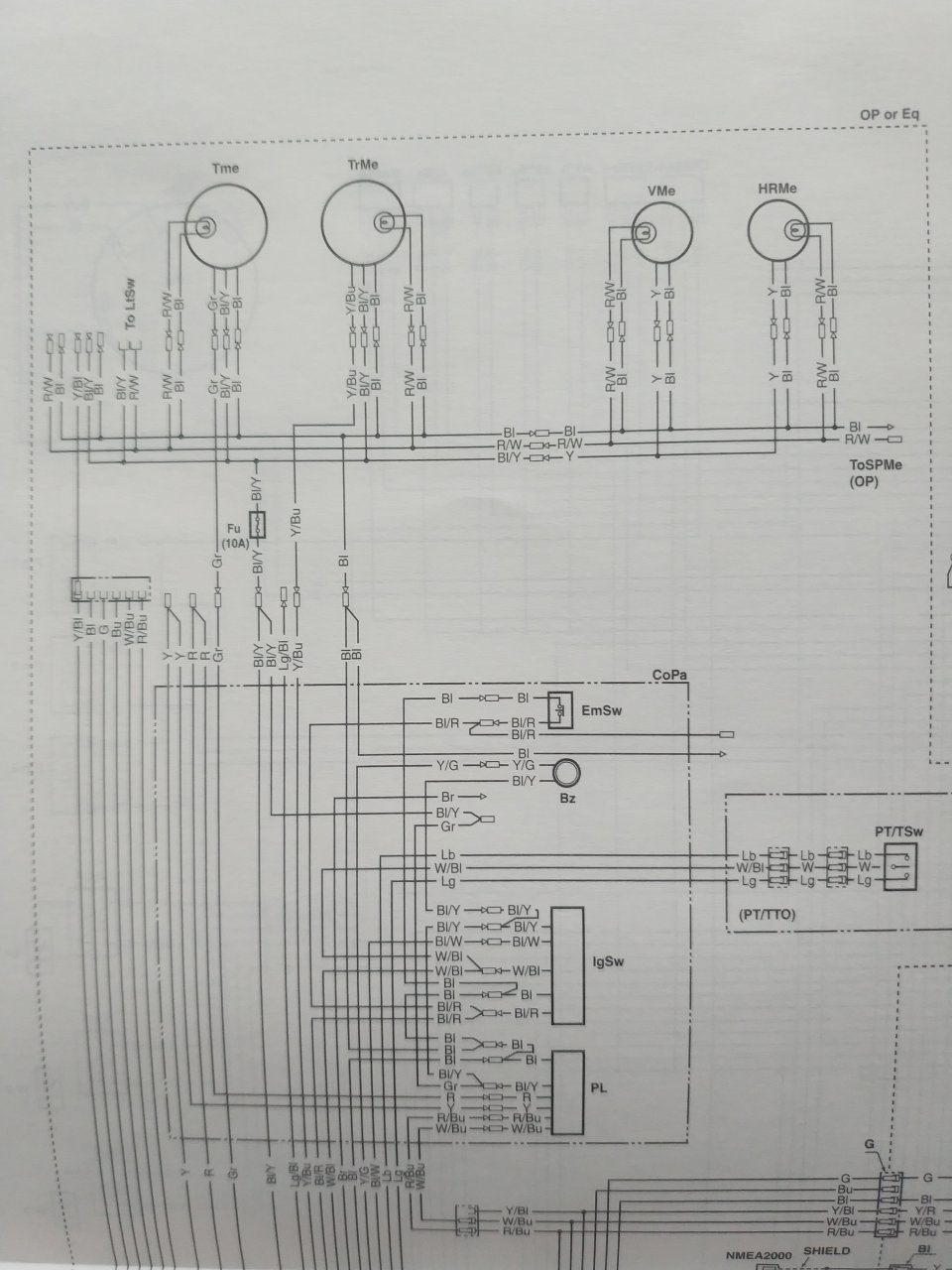

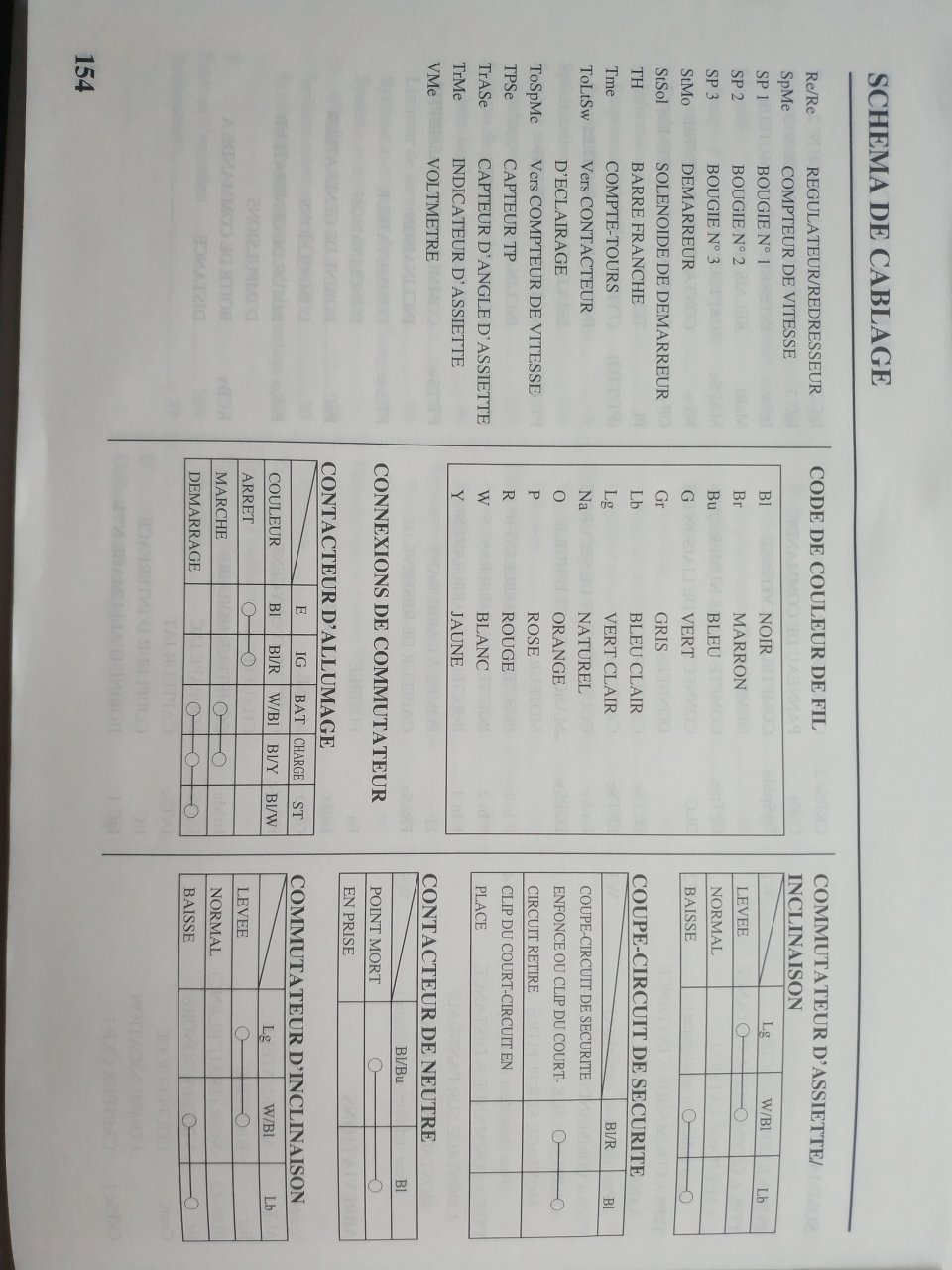

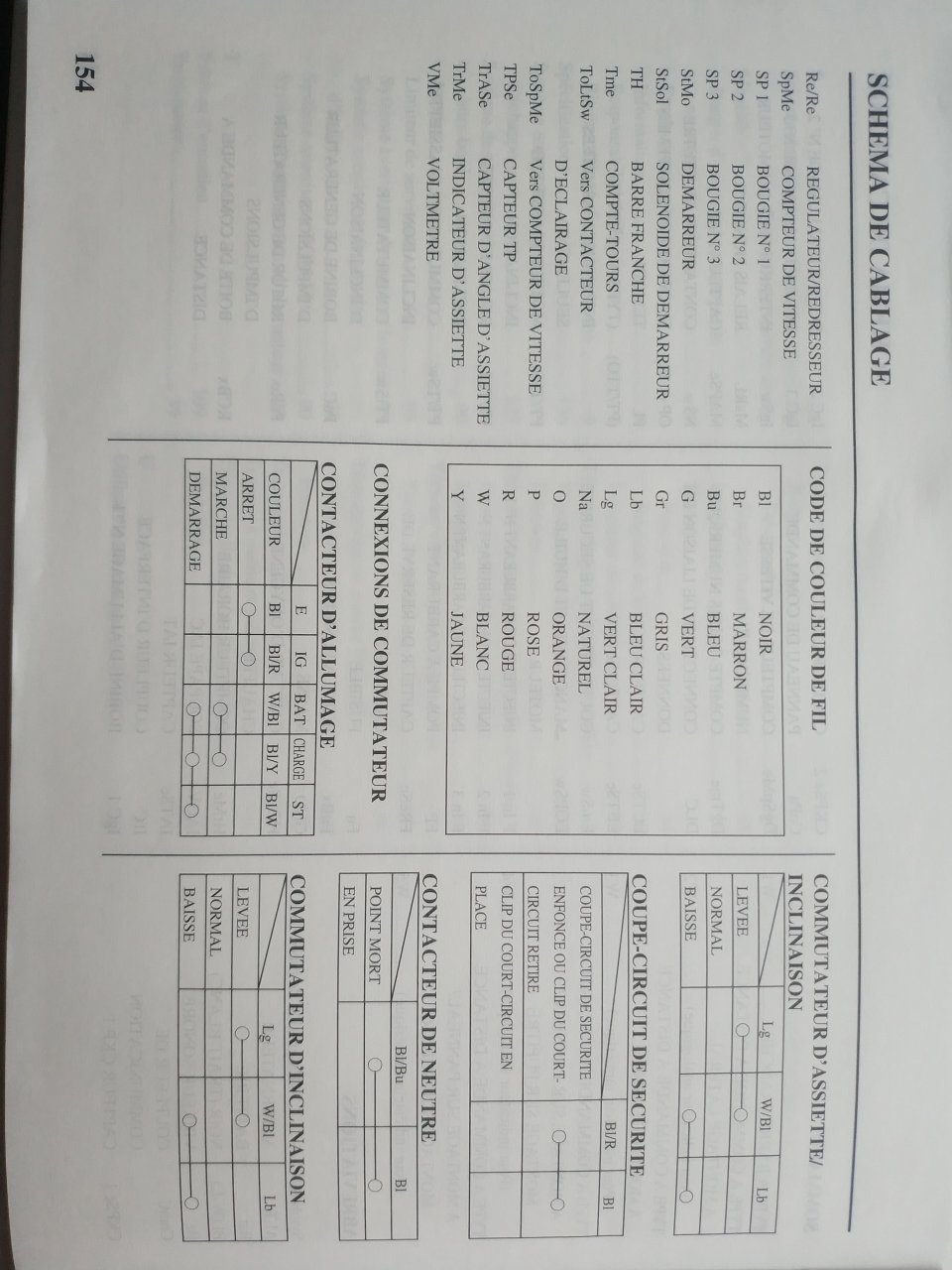

Где- то в гараже схема, по цветам проводов лежит, если найду- помогу


mehanix

мл. лейтенант
Регистрация
28.11.2019
Сообщения
249
Карма
126
Возраст
62
Город
Томск
Имя
Владимир
Лодка
Обь-3 Были: Казанка М, МКМ, Сарепта, Казанка-6, Обь-1
Мотор
Honda BF30 Были: Вихрь, Вихрь-М, Suzuki DF 9,9
У меня Хонда 21года, в мурзилке что с мотором идёт нет ничего про соединение жгутов с машинкой и с приборами. С другой стороны там всё просто, соединяешь маму с папой по цвету, красный с красным, черный с чёрным и т.д. Есть там зелёная фишка на один пин, я спрашивал в теме https://forum.motorka.org/threads/778/post-737797 , все молчат. ИМХО жгут универсальный для Хонды от 30 до 250л.с. На БФ30 не все фишки из жгута нужны.
