Сварг

ст. матрос
Регистрация
14 Июн 2018
Сообщения
41
Благодарности
1
Адрес
г.Волгодонск
Имя
Данил
Лодка
Калабуха-гулянка
Мотор
Л12
#1

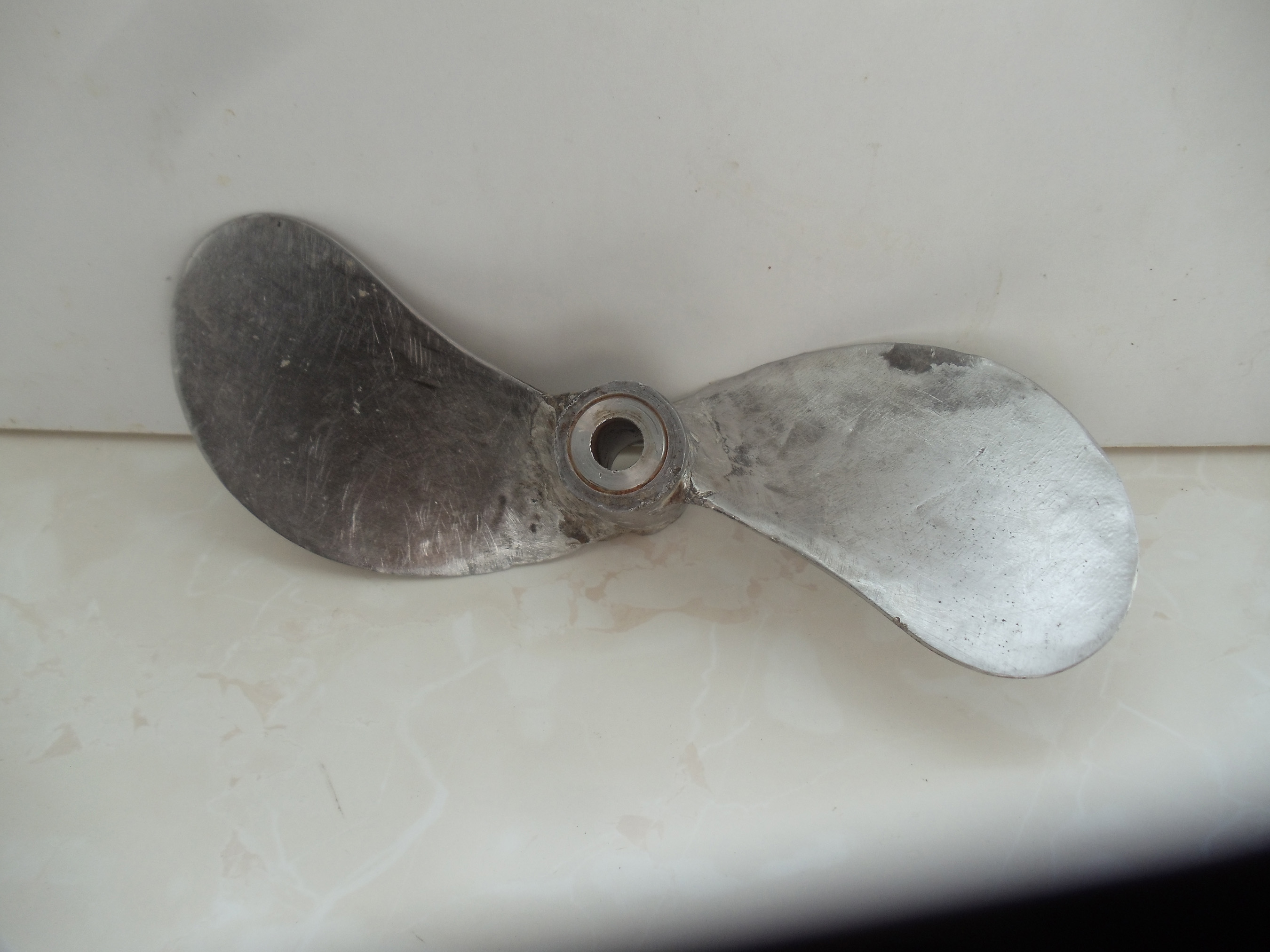

Лодочный винт из нержавейки :
диаметр наружный 27 см.
посадочное конусное отверстие на вал 18 мм. х 13 мм.
Цена 500р.


Вложения

Последнее редактирование:

AlexeyKa63

старшина 1ст.
Регистрация
12 Фев 2015
Сообщения
81
Благодарности
5
Адрес
Самара
Лодка
Прогресс 4, Флагман 380L
Мотор
ЛМ-400
#2
Лодочный винт из нержавейки :
диаметр наружный 27 см.
посадочное конусное отверстие на вал 18 мм. х 13 мм.
Цена 500р.
Интересен винт. Первым буду в очереди, если еще не продали. Интересует шаг винта и длина ступицы?


Сварг

ст. матрос
Регистрация
14 Июн 2018
Сообщения
41
Благодарности
1
Адрес
г.Волгодонск
Имя
Данил
Лодка
Калабуха-гулянка
Мотор
Л12
#3
Ступица 5 см. А вот шаг определить я не спец ((. Научишь буду знать.


AlexeyKa63

старшина 1ст.
Регистрация
12 Фев 2015
Сообщения
81
Благодарности
5
Адрес
Самара
Лодка
Прогресс 4, Флагман 380L
Мотор
ЛМ-400
#4
Для определения шага винта, берешь белый лист А4. Чертишь окружность радиусом 0,6R. Центр - точка А. В нашем случае - 0,6*270=162 мм. Кладешь винт на лист, центром ступицы в центр окружности. Лопасть винта должна быть над начерченной окружностью. Затем берешь угольник с прямым углом и измеряешь длину перпендикуляров от входной j и выходной g кромок до начерченной окружности. Отмечаешь на окружности точки B и С , куда попадают эти перпендикуляры. Чертишь угол BAC - из центра окружности в полученные точки. Измеряешь угол траснпортиром. Полученные цифры подставляешь в формулу.
H=(g-j)*360/BAC;
g и j в мм, BAC в градусах. H - шаг винта в мм.

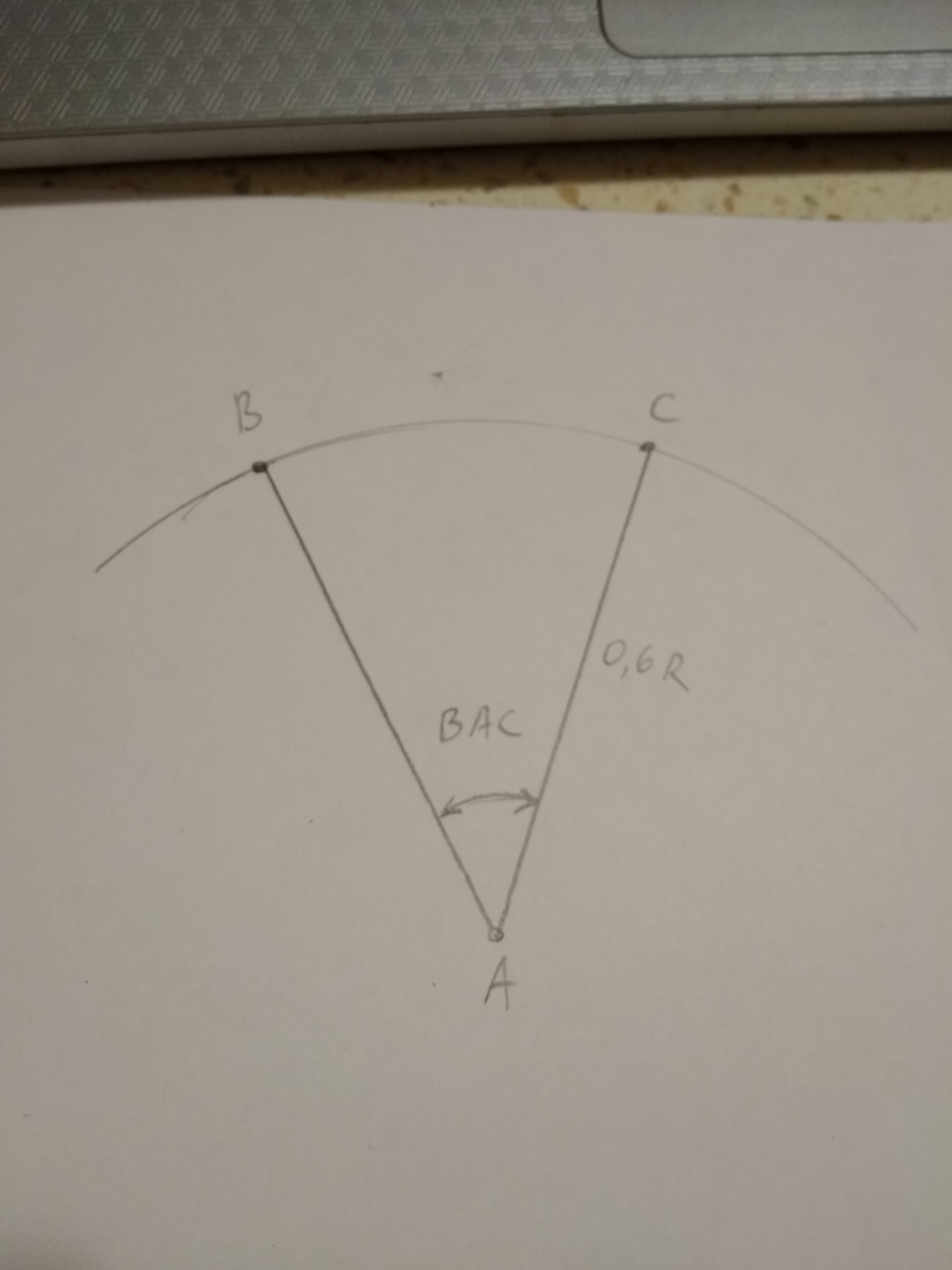

На моем чертеже, точки попадания перпендикуляров от входящей В и выходящей С кромок.
