asvyar

матрос
Регистрация
11 Окт 2017
Сообщения
8
Благодарности
3
Адрес
Ярославль
Имя
Сергей
Лодка
хочу КВАДРОГИДРОЦИКЛ
Мотор
Вихрь
#1
??????


Вложения

asvyar

матрос
Регистрация
11 Окт 2017
Сообщения
8
Благодарности
3
Адрес
Ярославль
Имя
Сергей
Лодка
хочу КВАДРОГИДРОЦИКЛ
Мотор
Вихрь
#2

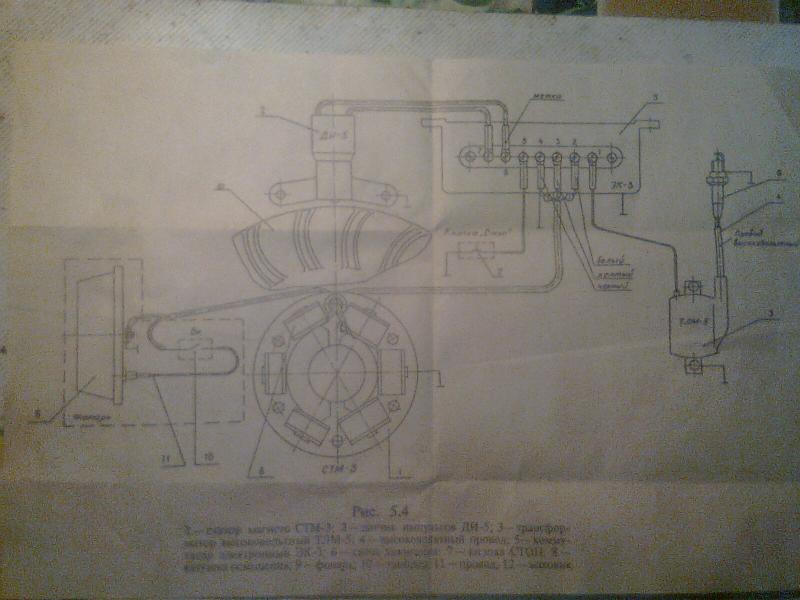

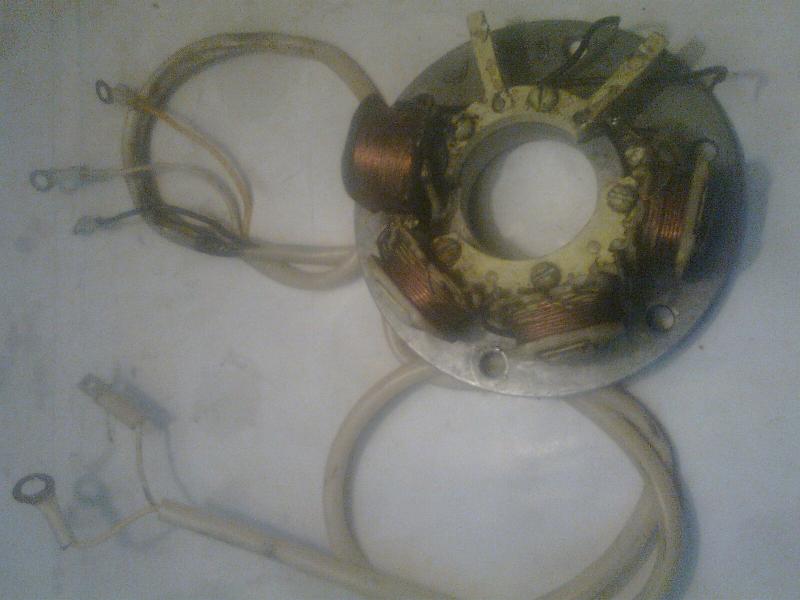

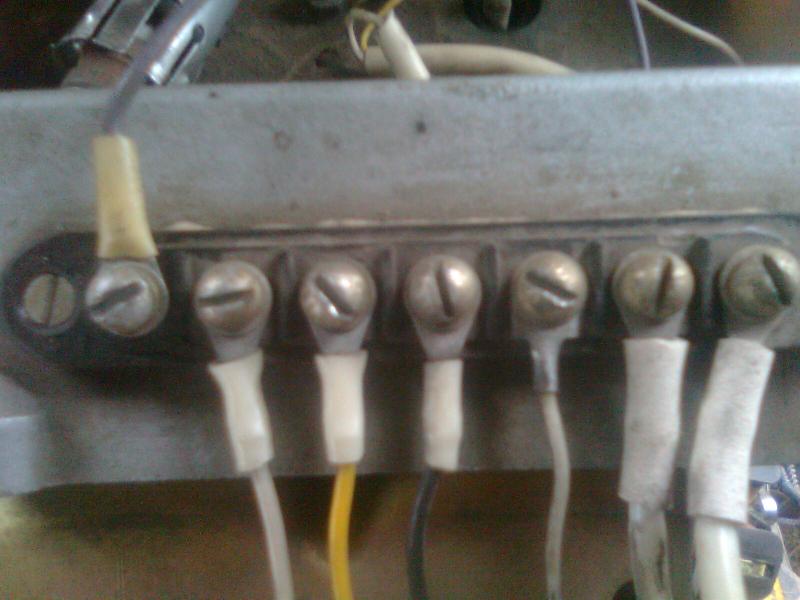

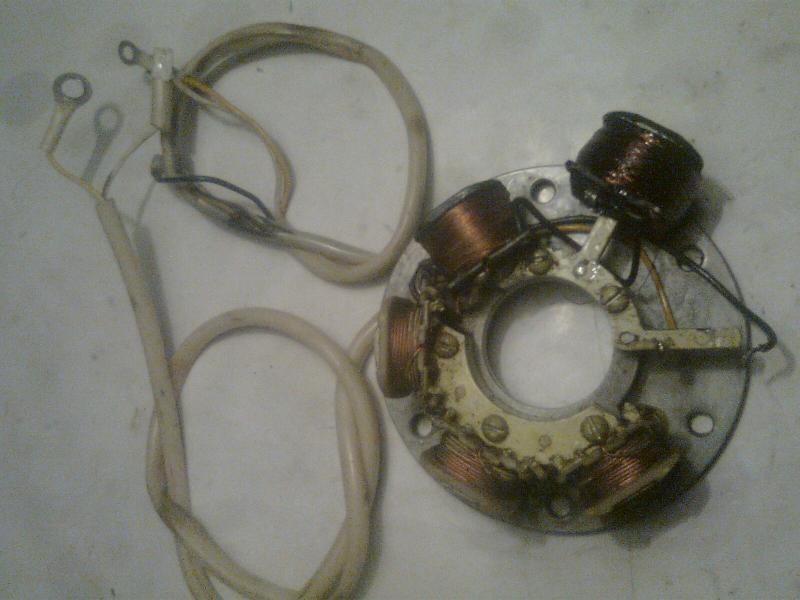

Две катушки сняты-это зажигание.


Вложения

asvyar

матрос
Регистрация
11 Окт 2017
Сообщения
8
Благодарности
3
Адрес
Ярославль
Имя
Сергей
Лодка
хочу КВАДРОГИДРОЦИКЛ
Мотор
Вихрь
#3

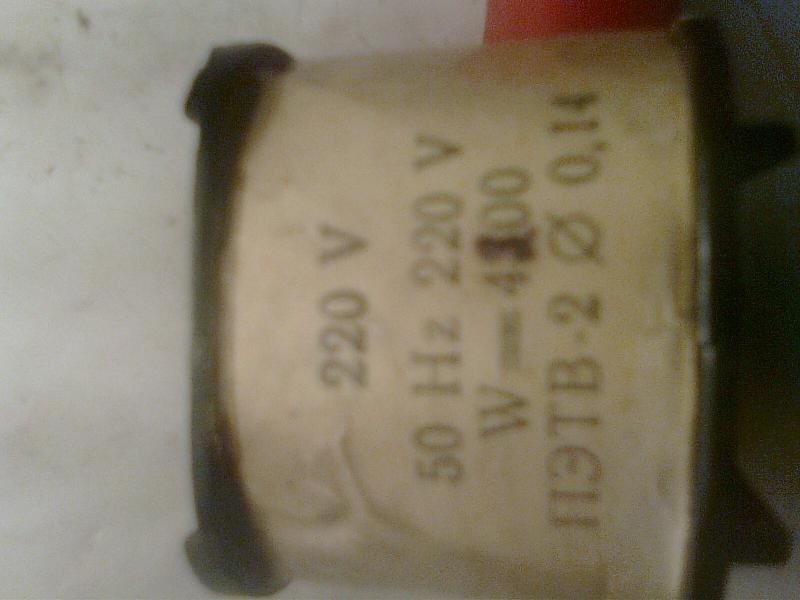

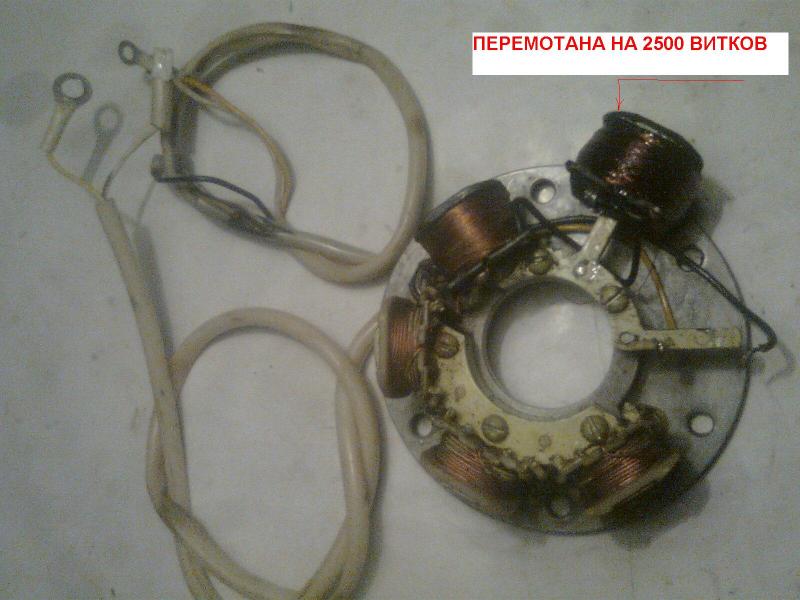

Перемотанная катушка почти на месте.


Вложения

танкист

капитан 1-го ранга
Регистрация
15 Ноя 2014
Сообщения
7,800
Благодарности
677
Адрес
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
#4
asvyar написал(а):
За сутки перелопатил профи-форумов и все не компитенты! ИЗМЕЛЬЧАЛА РОССИЯ ЛЕВШАМИ!!!
Размеры каркаса катушки напиши- подсчитаем количество витков!


asvyar

матрос
Регистрация
11 Окт 2017
Сообщения
8
Благодарности
3
Адрес
Ярославль
Имя
Сергей
Лодка
хочу КВАДРОГИДРОЦИКЛ
Мотор
Вихрь
#5
танкист написал(а):
asvyar написал(а):
За сутки перелопатил профи-форумов и все не компитенты! ИЗМЕЛЬЧАЛА РОССИЯ ЛЕВШАМИ!!!
Размеры каркаса катушки напиши- подсчитаем количество витков!
Спасибо за ответ!!!


Вложения

танкист

капитан 1-го ранга
Регистрация
15 Ноя 2014
Сообщения
7,800
Благодарности
677
Адрес
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
#6
asvyar написал(а):
танкист написал(а):
asvyar написал(а):
За сутки перелопатил профи-форумов и все не компитенты! ИЗМЕЛЬЧАЛА РОССИЯ ЛЕВШАМИ!!!
Размеры каркаса катушки напиши- подсчитаем количество витков!
Спасибо за ответ!!!
В этот каркас смело влезет 6000-6500.
Ищи схему на зажигание- другой вариант, купить новую зажигалку в магазине.
Гадать сколько намотано было в катушках- дело несерьёзное.


asvyar

матрос
Регистрация
11 Окт 2017
Сообщения
8
Благодарности
3
Адрес
Ярославль
Имя
Сергей
Лодка
хочу КВАДРОГИДРОЦИКЛ
Мотор
Вихрь
#7
??????


Вложения

танкист

капитан 1-го ранга
Регистрация
15 Ноя 2014
Сообщения
7,800
Благодарности
677
Адрес
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
#8
asvyar написал(а):
ПИСАЛ ВЫШЕ:"С одинарной, поврежденную не очень, я смотал провод и намотал обратно с лаком и посчитал витки-2500 получилось..."-ВИДНО НА ФОТКЕ - КОРИЧНЕВАЯ!
Влезает максимум 2500 на ОДИН каркас!!!
У меня 3 катушки по 2500 витков на один каркас(больше не влезет!!!), но третья с двумя обмотками!!!
Выше ты писал, так же.
На свет примерно в 1 миллиметр намотано, а на зажигание 0,12 вроде.
Теперь давай вместе подсчитаем, сколько влезет в каркас, витков провода, диаметром 0.12 по указанным тобой размерам.

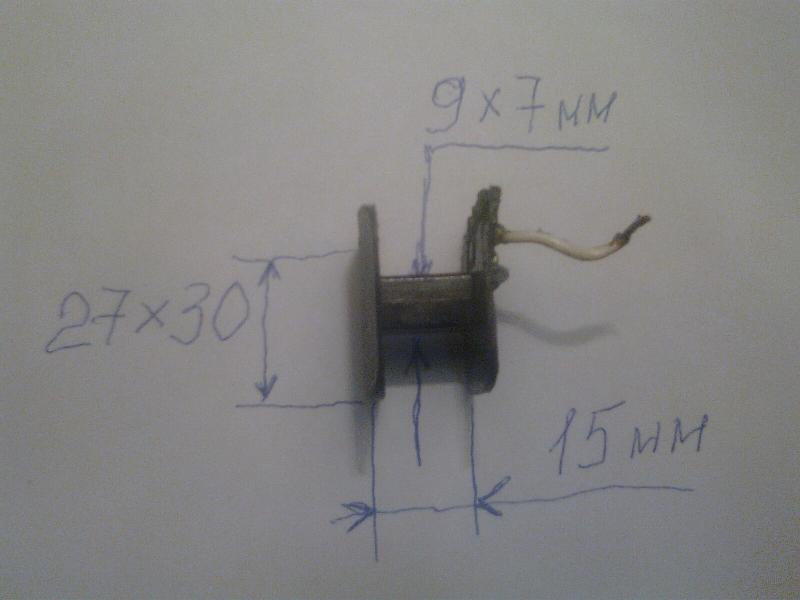

Длина намотки 15 мм.
15:0.12=125 То есть в один ряд влазит 125 витков.
Высота намотки- она же количество рядов.
27-9:2=9
9:0.12=75 То есть 75 рядов.
Теперь умножаем количество рядов на количество витков в одном ряду.
125х75=9375 витков.

И того:
В каркас с указанными размерами влезет 9375 витков, провода диаметром 0.12мм. Намотка виток к витку. (заводская станочная)

Учитывая что вручную намотать виток к витку очень сложно и намотка производится внавал- количество витков уменьшиться до 6000-6500. :unknown: :pardon:

П.С. Какой диаметр провода был намотан на заводе, и каким диаметром намотал ты катушку?
От диаметра и способа укладки провода, зависит количество витков в каркасе.........................


Streik

пассажир
Регистрация
14 Окт 2017
Сообщения
1
Благодарности
0
Адрес
Ростов
Имя
Сергей
Лодка
-
Мотор
Вихрь
#9

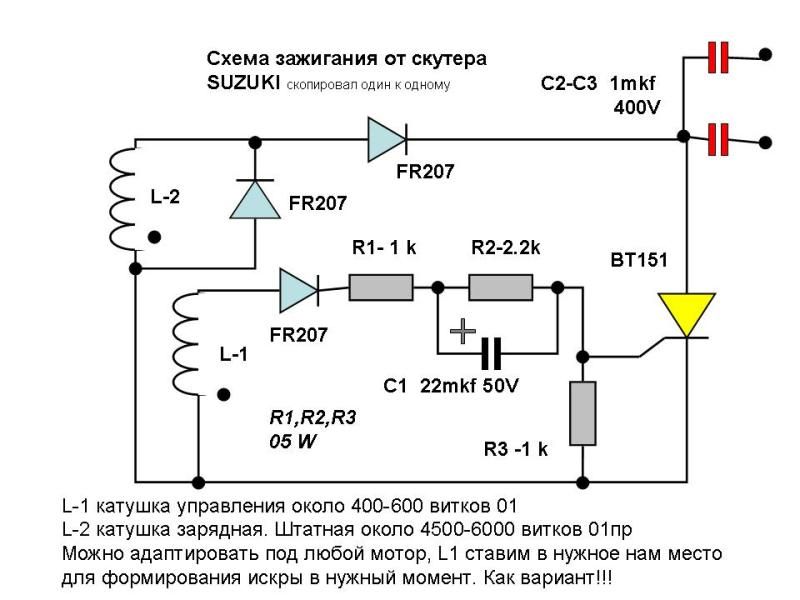

Третья катушка может иметь от 500 до 2000 витков, чем больше тем лучше, т.к. это влияет на качество искры и углы на малых оборотах и во время заваживания. Главное правильно подключить начало и конец обмоток, в схеме Дмитрия указан начало и конец (точкой).
Если влезло мало витков, ставите конденсатор 20мкф*250в и подбираете паралельно ему резистор, нужно сделать так чтобы при свободном вращении маховика рукой(без шпонки), проскакивала искра, пусть даже через раз, но была.
Если за эталон брать схему Дмитрия 1000 витков(управляющая), то пропорциональное уменьшение витков в 2 раза, уменьшаем R1 до 2Ком, R2 увеличить до 150Ом, С- 22мкф*250в.
Вот схема для 200 витков, сравнивайте и подбирайте. Обратите внимание ток управления BT152 в два раза больше чем BT151. А подбирать витки нет смысла , если у вас громадный разброс в управляющем токе,а вы пытаетесь подтянуть сюда механнику, лучше сделать это электронникой!!!


Вложения

asvyar

матрос
Регистрация
11 Окт 2017
Сообщения
8
Благодарности
3
Адрес
Ярославль
Имя
Сергей
Лодка
хочу КВАДРОГИДРОЦИКЛ
Мотор
Вихрь
#11

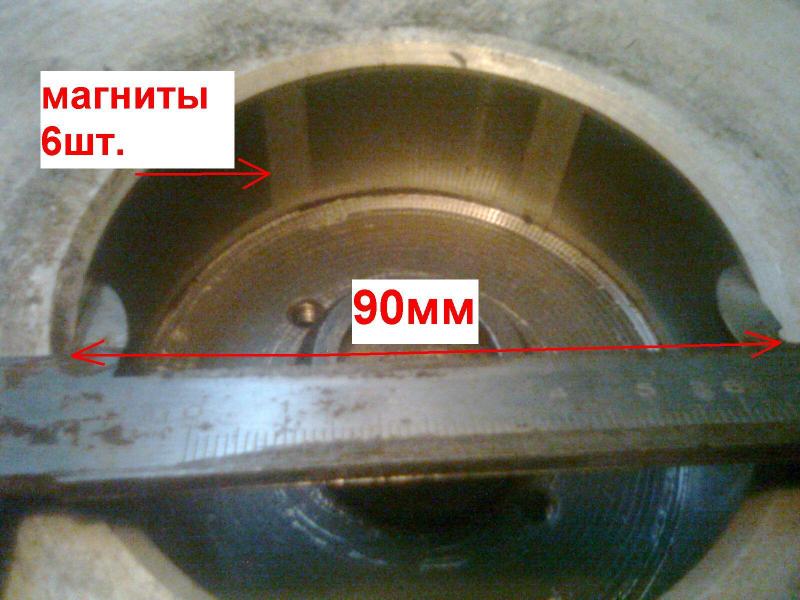

Расположение магнитов в маховике.


Вложения

AlexLee

ст. лейтенант
Регистрация
2 Фев 2016
Сообщения
314
Благодарности
15
Адрес
Днепр
Имя
Александр
Лодка
Прогресс 2
Мотор
Нептун 23
#12
Мотоблк Каскад?
Такое чудо? http://traktorbook.com/motobloki-kaskad/
Если да, так не понятно, зачем ему генераторные катушки...
Да и вообще, нахрена на этом устройстве 6 магнитов на маховике.
Топикстартеру не мешлао бы дать линк на устройство, о котором речь идет. А то всё фото катушек, маховиков, и конспекты лекций второго курса техникума.


asvyar

матрос
Регистрация
11 Окт 2017
Сообщения
8
Благодарности
3
Адрес
Ярославль
Имя
Сергей
Лодка
хочу КВАДРОГИДРОЦИКЛ
Мотор
Вихрь
#13
??????


танкист

капитан 1-го ранга
Регистрация
15 Ноя 2014
Сообщения
7,800
Благодарности
677
Адрес
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
#14
asvyar написал(а):
К сожалению ни кто толком ни чего не подсказал!
Я кое что расскажу вам Сергей!
Поколение которое обучено думать своей головой- не задает вопросы на форумах, в надежде что им сразу дадут конкретный ответ, на конкретный вопрос. Как правило это делают люди с низким уровнем образования, которые желают немедленный результат не вникая в суть вопроса.
К моему великому сожалению в нашей стране довольно большое количество таких людей.
Считать, читать, вникать, задумываться и анализировать- это как раз удел образованных людей.
Таких на этом форуме достаточно и как писал уже Алексей Овчинников- На них держится форум.
Вы же Сергей проявили чистый Эгоизм-
К сожалению ни кто толком ни чего не подсказал!
При этом Ваша манера общения оставляет желать лучшего.

Несмотря на это я ставлю Вам + в карму за упорство и достигнутый результат.
Таково моё воспитание...............
