Всем здравствуйте....и с ВЕЛИКИМ ПРАЗДНИКОМ ПОБЕДЫ...!
есть желание оформить (собрать)в один ящик всю электрическую часть на свой комплект...
Имеем....
мотор с выходом электричества...(регулятор от нашего форумчанина...)

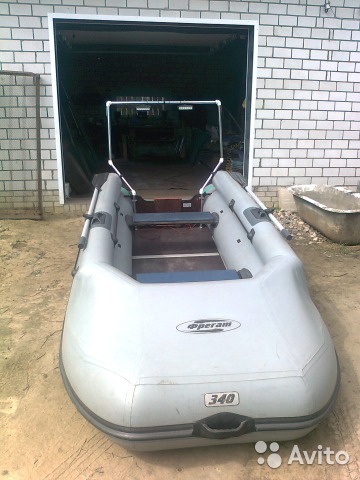

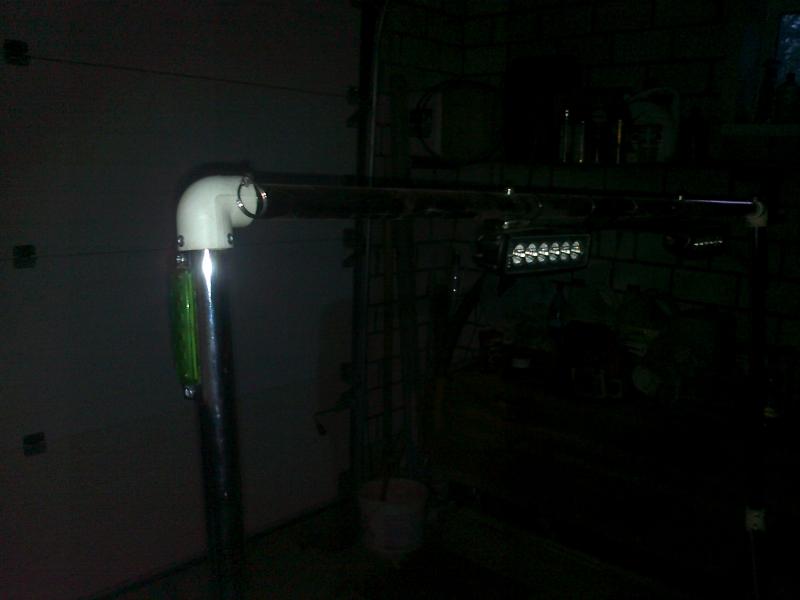

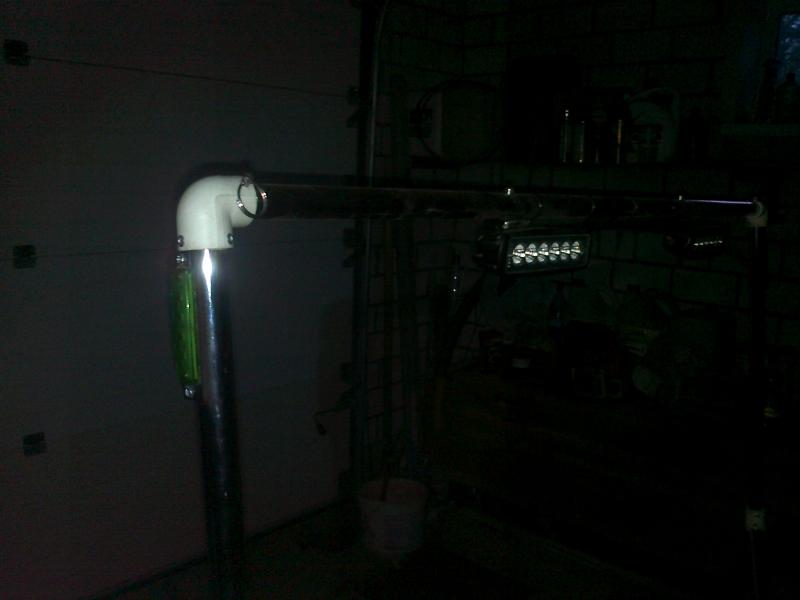

таргу на лодке с ходовыми огнями и не плохим светом...
аккумулятор 105 А\ч

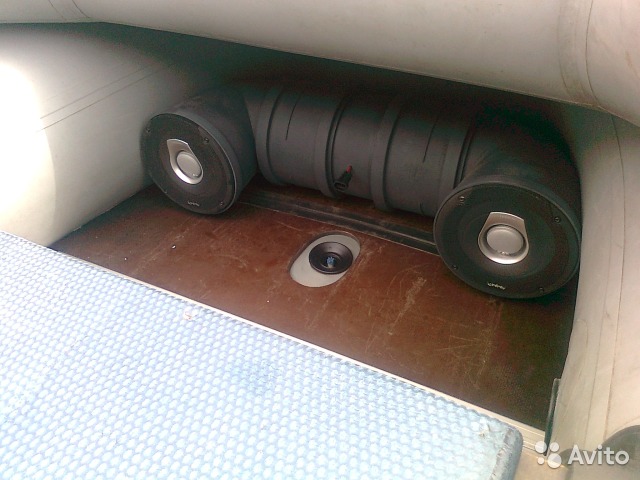

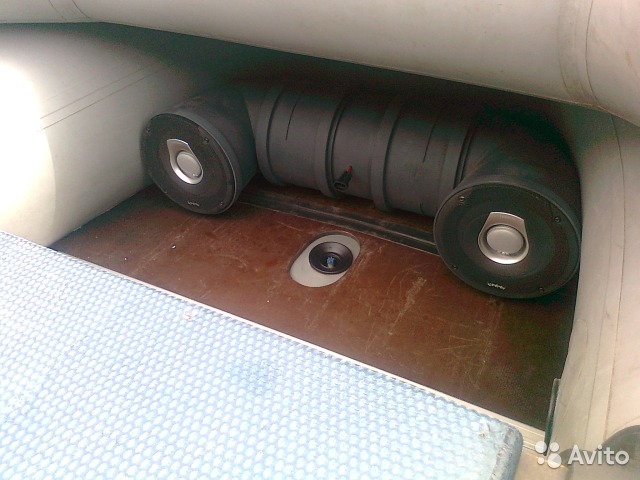

пару звуковых колонок...(для послушать радио)..
немного приборов...

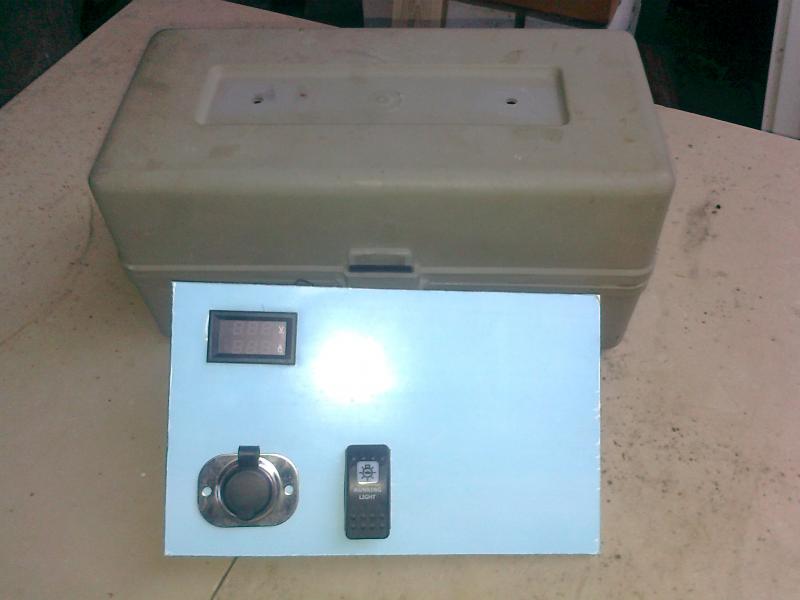

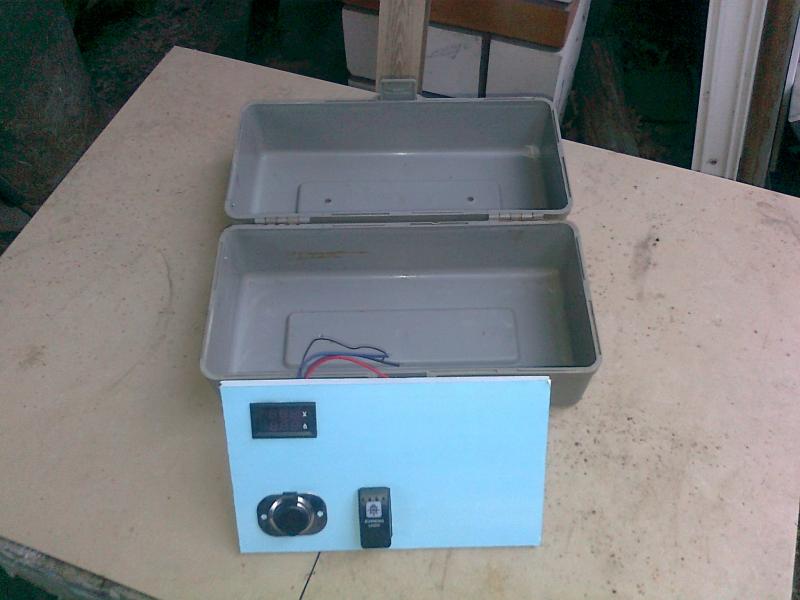

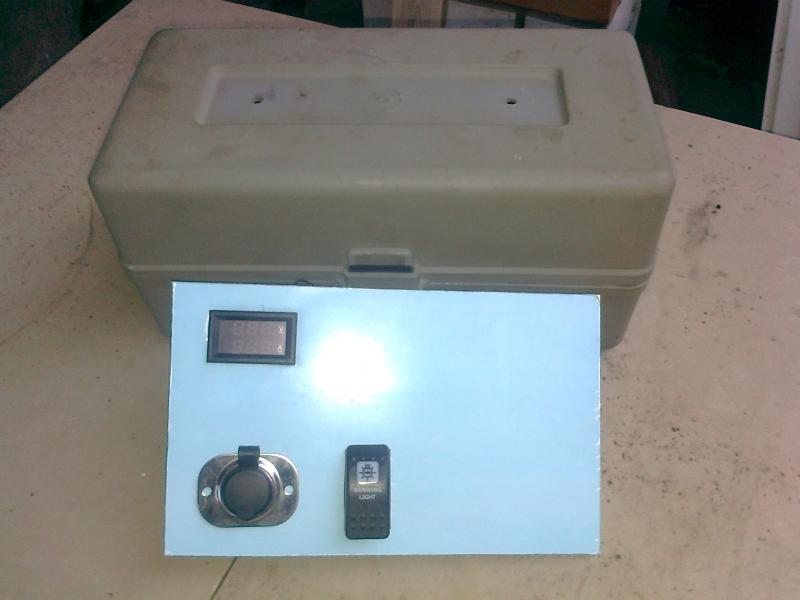

сам ящик(в него же планируется установка всего....) и на влагозащищенные быстроразьемы...
как правильно все собрать...,и главное ,что бы амперметр и вольтметр показывали ,есть ли зарядка от мотора...,а при не работающем ПЛМ,потребляемый потребителями ток...
прошу Всех высказываться по сути вопроса...надеюсь на понимание..
ответы и подсказки... "типа,вот есть готовое.." прошу не предлагать...
спасибо!


Вложения

Алекс32

ст. лейтенант
Регистрация
29.09.2016
Сообщения
323
Карма
35
Возраст
47
Город
Клинцы
Имя
Александр
Лодка
фрегат 340 ф
Мотор
эвинруд 10-15
в этот же ящик планируется установка(врезка) "майфуна"....на пару каналов,в углубление в крышке ящика.


Pashko

капитан-лейтенант
Регистрация
19.03.2016
Сообщения
352
Карма
72
Возраст
37
Город
Бровары Украина
Имя
Павел
Лодка
Kolibri K-280, Energy B-310, Storm LU-340
Мотор
Suzuki df-2.5, Ветерок 8, Johnson 6 2t (1978), Johnson 6 (7.5) 2t (1984)
Прям дискотека со светомузыкой будет :) .
На каждый провод "+" каждого потребителя ставить предохранитель. Потянет ген. катушка родная АКБ 105 а/ч + все цацки?


VMA

ст. лейтенант
Регистрация
05.12.2016
Сообщения
343
Карма
170
Город
Saratov
Имя
Михаил
Лодка
Прогресс-2
Мотор
BF 40
У Меня такой вопрос в тему. Хватит ли проводов сечением 1,5 на всякие там помпы/розетки/магнитофоны, а на свет провод 0,75? Нагрузок больших вроде не будет...


Volgasar

капитан 1-го ранга
Регистрация
30.09.2016
Сообщения
2 925
Карма
601
Возраст
48
Город
Пушкино
Имя
Павел
Лодка
ПВХ НДНД 370 :(
Мотор
Было много отечественных,сейчас; Ямаха 3.5, Джонсон-Евинруд 2- 9,9-15-25-30-40.Дальше видно будет.

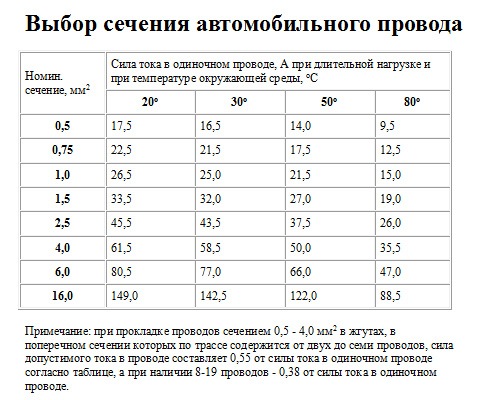

Плотность тока по таблице не считал,но видно что вполне можно. Длину проводов автопроводки можно условно приравнять к лодочной. 0,75 провод-это около 0,44 мм кв.


Вложения

sergey081965

капитан 1-го ранга
Регистрация
10.04.2011
Сообщения
3 129
Карма
238
Город
Мурманская область
Имя
Сергей
Лодка
Прогресс-2М, надувашки
Мотор
Москва-10,5
Михаил, сложи паспортную мощность всех приборов(магнитола, прожектор, помпа и пр.) и полученную сумму раздели на 12(вольт) - получишь свой максимальный ток. Только мощность всю считай в W(Ваттах), а то производитель иногда указывает в kW. Зная силу тока - по предложенной таблице выбери провод с небольшим запасом(превышением) по сечению.


Volgasar

капитан 1-го ранга
Регистрация
30.09.2016
Сообщения
2 925
Карма
601
Возраст
48
Город
Пушкино
Имя
Павел
Лодка
ПВХ НДНД 370 :(
Мотор
Было много отечественных,сейчас; Ямаха 3.5, Джонсон-Евинруд 2- 9,9-15-25-30-40.Дальше видно будет.
Верно. Только заявленные мощности китайских майфунов дели на 4-5;)


sergey081965

капитан 1-го ранга
Регистрация
10.04.2011
Сообщения
3 129
Карма
238
Город
Мурманская область
Имя
Сергей
Лодка
Прогресс-2М, надувашки
Мотор
Москва-10,5
Павел, а тут надо смотреть, о какой мощности разговор. Для расчета силы тока важна ПОТРЕБЛЯЕМАЯ мощность(то, что "кушает" прибор). А выдаваемая или выходная мощность(звука, усилия и т.п) - это уже потребительские свойства прибора. Это как на пылесосах пишут "мощность 1800 Ватт!!!" Все думают, что это - мощность всасывания. А на самом деле это всего лишь электрическая мощность, потребляемая двигателем данного пылесоса. Ну, как-то так для простоты понимания.


Volgasar

капитан 1-го ранга
Регистрация
30.09.2016
Сообщения
2 925
Карма
601
Возраст
48
Город
Пушкино
Имя
Павел
Лодка
ПВХ НДНД 370 :(
Мотор
Было много отечественных,сейчас; Ямаха 3.5, Джонсон-Евинруд 2- 9,9-15-25-30-40.Дальше видно будет.
Сергей,да это полу-флуд(мой пост).Я про то,что мощность китайская(аудио) пиковая.
В разрыв 1 Ом резистор + мультиметр ,и все встает на свои места.


hanter2013

капитан 1-го ранга
Регистрация
10.08.2014
Сообщения
10 950
Карма
1 325
Возраст
63
Город
Темрюк
Имя
Иосиф (Юзик) 63 года
Лодка
казанка5 Прогресс 4
Мотор
ямаха25, ямаха 55, ямаха 40+ещё одна
В один ящик можно запихнуть всё что угодно, но я бы не советовал в одной упаковке держать аппаратуру+колонки+таргу(это шутка) вместе с кислотным аккумулятором. Всё это просто сгниёт от паров кислоты.


Алекс32

ст. лейтенант
Регистрация
29.09.2016
Сообщения
323
Карма
35
Возраст
47
Город
Клинцы
Имя
Александр
Лодка
фрегат 340 ф
Мотор
эвинруд 10-15
Привет всем..
Иосиф,аккум отдельно,а вся остальная эл.часть в ящике....и я в ступоре как все это собрать и правильно подключить и еще на быстроразьемах...
Приехал к воде.....в лодку акум и ящик,щелк щелк соединил и пошел....
назад пришел,быстро разъединил и в авто...

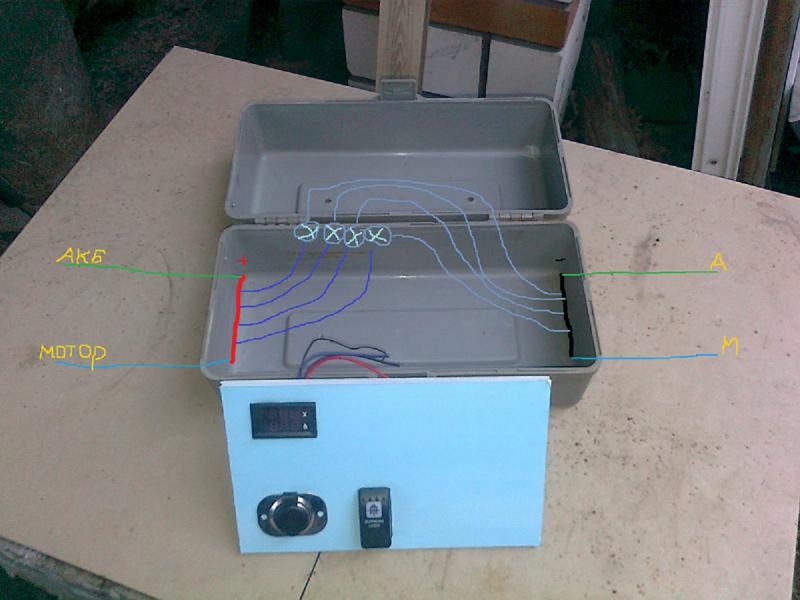

видиться,что в нутри ящика нужно поставить две шины + и - контактов на 10,.,.,на них привести подачу с мотора и с аккума и уже от них же запитывать все приборы и выключатели...
поправте если чего не так...


Вложения

sergey081965

капитан 1-го ранга
Регистрация
10.04.2011
Сообщения
3 129
Карма
238
Город
Мурманская область
Имя
Сергей
Лодка
Прогресс-2М, надувашки
Мотор
Москва-10,5
Есть военные штепсельные разъемы (ШР - "шаэры" в народе) на любое количество контактов - от 2-х до 54-х. Они надежно крепятся друг с другом накидной гайкой от руки, имеют фланцы для крепления на панели, неправильная стыковка просто невозможна - есть направляющий выступ-ключ. Найди 2-3 таких разъема - и все дела.


Volgasar

капитан 1-го ранга
Регистрация
30.09.2016
Сообщения
2 925
Карма
601
Возраст
48
Город
Пушкино
Имя
Павел
Лодка
ПВХ НДНД 370 :(
Мотор
Было много отечественных,сейчас; Ямаха 3.5, Джонсон-Евинруд 2- 9,9-15-25-30-40.Дальше видно будет.
Даже Китайцы делают сейчас реплики этих разъемов. Можно найти наши,старые.Лучше я не видел


sergey081965

капитан 1-го ранга
Регистрация
10.04.2011
Сообщения
3 129
Карма
238
Город
Мурманская область
Имя
Сергей
Лодка
Прогресс-2М, надувашки
Мотор
Москва-10,5

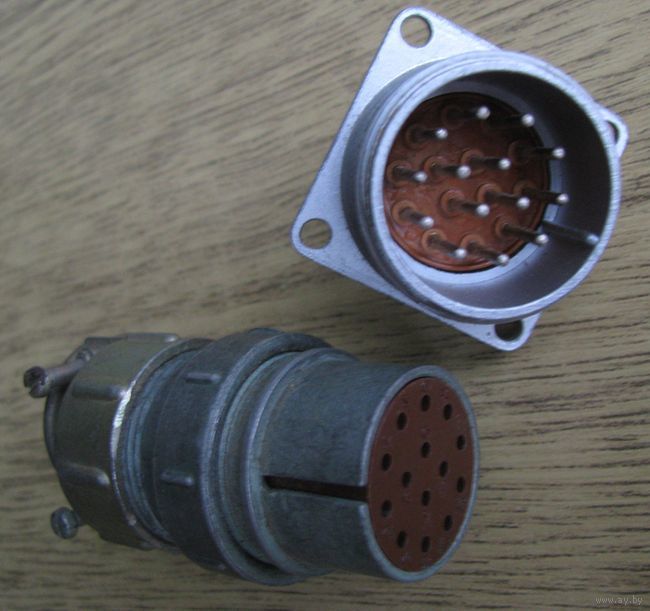

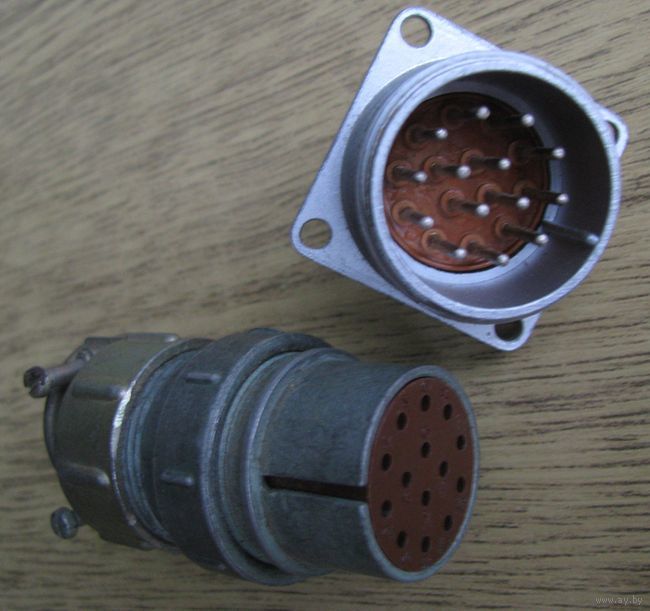

Вот и я о том же! Типа таких вот(по количеству контактов уже писал):


Вложения

hanter2013

капитан 1-го ранга
Регистрация
10.08.2014
Сообщения
10 950
Карма
1 325
Возраст
63
Город
Темрюк
Имя
Иосиф (Юзик) 63 года
Лодка
казанка5 Прогресс 4
Мотор
ямаха25, ямаха 55, ямаха 40+ещё одна
Приятно вспомнить. Сколько я их попаял в молодости на корабле.


Pashko

капитан-лейтенант
Регистрация
19.03.2016
Сообщения
352
Карма
72
Возраст
37
Город
Бровары Украина
Имя
Павел
Лодка
Kolibri K-280, Energy B-310, Storm LU-340
Мотор
Suzuki df-2.5, Ветерок 8, Johnson 6 2t (1978), Johnson 6 (7.5) 2t (1984)
Вот такой на 4 контакта я себе и поставил на мотор. В ящик думаю поставить такой же только на 2 контакта. Крышечку нужно поискать защитную. Да и цена в 2$ нормальная, а по качеству получше кит. аналогов.


sergey081965

капитан 1-го ранга
Регистрация
10.04.2011
Сообщения
3 129
Карма
238
Город
Мурманская область
Имя
Сергей
Лодка
Прогресс-2М, надувашки
Мотор
Москва-10,5
Лишние контакты можно использовать для увеличения мощности силовых цепей - кинуть перемычки(в папе и маме) для параллельного включения в одну цепь сразу 2-х или 3-х пар контактов: увеличится площадь контакта, повысится надежность, уменьшится токовая нагрузка на каждый контакт. Ну, это так - мысли вслух.


Telenkov

капитан 1-го ранга
Регистрация
25.05.2013
Сообщения
3 515
Карма
378
Возраст
48
Город
Нижегородская обл. Арзамас
Имя
Алексей
Лодка
Прогрес 4, ПВХ 380, РИБ 2037, РИБ 480
Мотор
Меркури-60, вихрь-30 2шт., сузуки-30, ямаха-40
Если эти клеммы настоящие (военные) там площадь контакта достаточная.


sergey081965

капитан 1-го ранга
Регистрация
10.04.2011
Сообщения
3 129
Карма
238
Город
Мурманская область
Имя
Сергей
Лодка
Прогресс-2М, надувашки
Мотор
Москва-10,5
Алексей, в принципе такие разъемы - для слаботочных цепей. Для силовых цепей контакты гораздо мощнее. Поэтому использование параллельно двух или трех пар контактов для силовых цепей вреда не принесет.


Pashko

капитан-лейтенант
Регистрация
19.03.2016
Сообщения
352
Карма
72
Возраст
37
Город
Бровары Украина
Имя
Павел
Лодка
Kolibri K-280, Energy B-310, Storm LU-340
Мотор
Suzuki df-2.5, Ветерок 8, Johnson 6 2t (1978), Johnson 6 (7.5) 2t (1984)

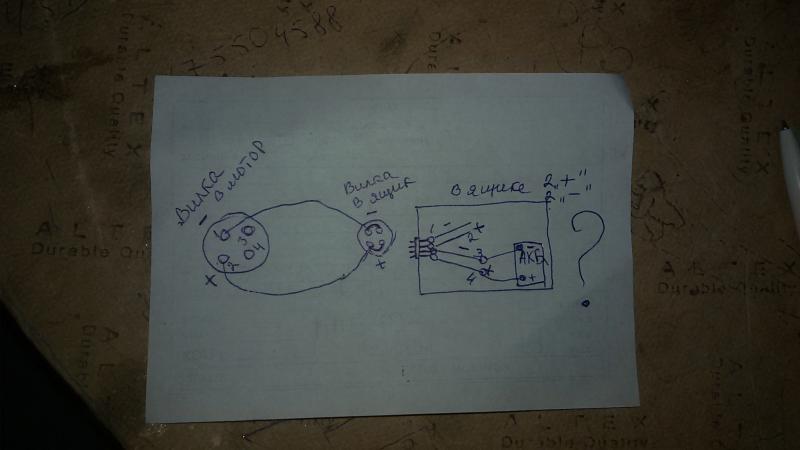

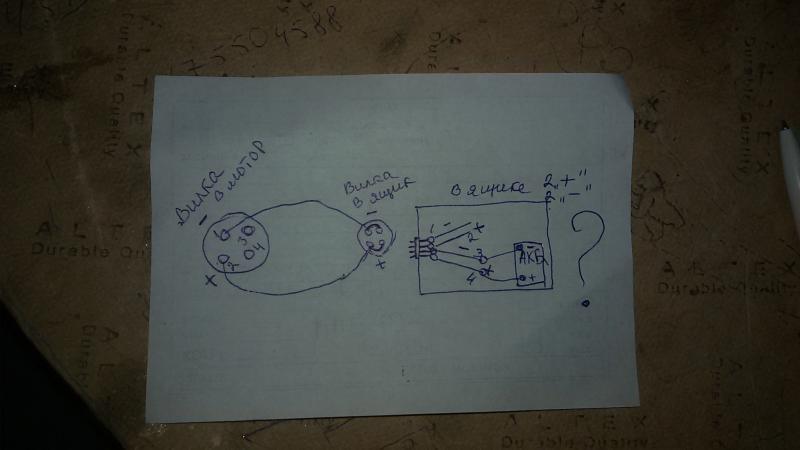

Я правильно понял?


Вложения

sergey081965

капитан 1-го ранга
Регистрация
10.04.2011
Сообщения
3 129
Карма
238
Город
Мурманская область
Имя
Сергей
Лодка
Прогресс-2М, надувашки
Мотор
Москва-10,5
Да, только еще и в маме соединить перемычками "плюсы" с "плюсами" и "минусы" с "минусами". Тогда при отсоединенном моторе можно будет "музон хавать". И на линию потребителей поставить предохранитель, можно еще и тумблер. Это там, где у тебя два конца "+" и "-" в воздухе висят.


Pashko

капитан-лейтенант
Регистрация
19.03.2016
Сообщения
352
Карма
72
Возраст
37
Город
Бровары Украина
Имя
Павел
Лодка
Kolibri K-280, Energy B-310, Storm LU-340
Мотор
Suzuki df-2.5, Ветерок 8, Johnson 6 2t (1978), Johnson 6 (7.5) 2t (1984)
Тумблера будут и перед АКБ и перед второй парой "+-". На каждый провод "+" перед каждым потребителем будет предохранитель. На 7.5а хватит? Питать приборы планирую как через АКБ так и напрямую с мотора.


sergey081965

капитан 1-го ранга
Регистрация
10.04.2011
Сообщения
3 129
Карма
238
Город
Мурманская область
Имя
Сергей
Лодка
Прогресс-2М, надувашки
Мотор
Москва-10,5
Предохранитель рассчитывается так же, как и провода - по силе тока. См. здесь topic11363.html#p316142
