Не работает зажигание, паял по схеме Лодочника

[alexeyvlad]

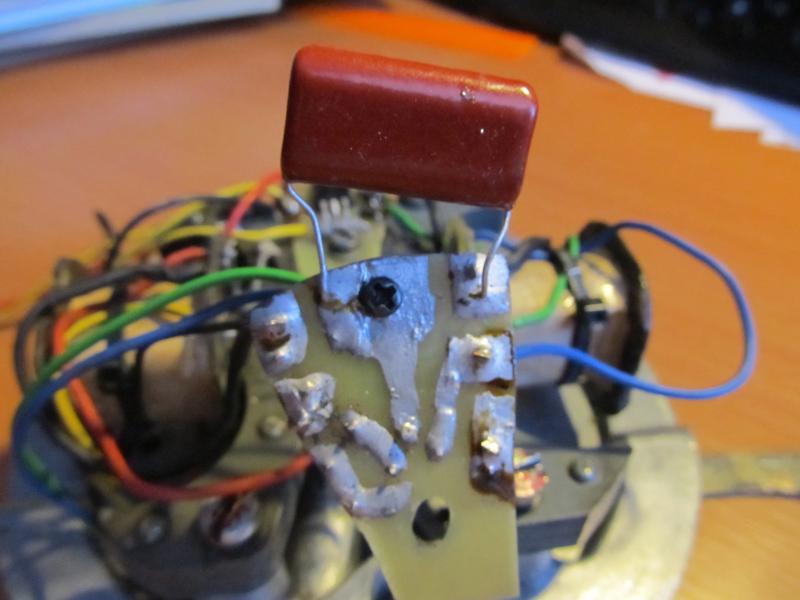

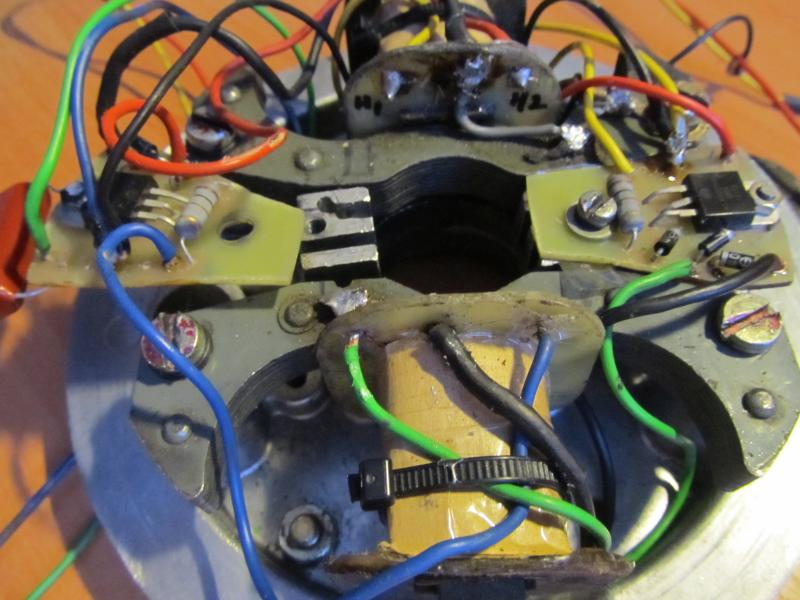

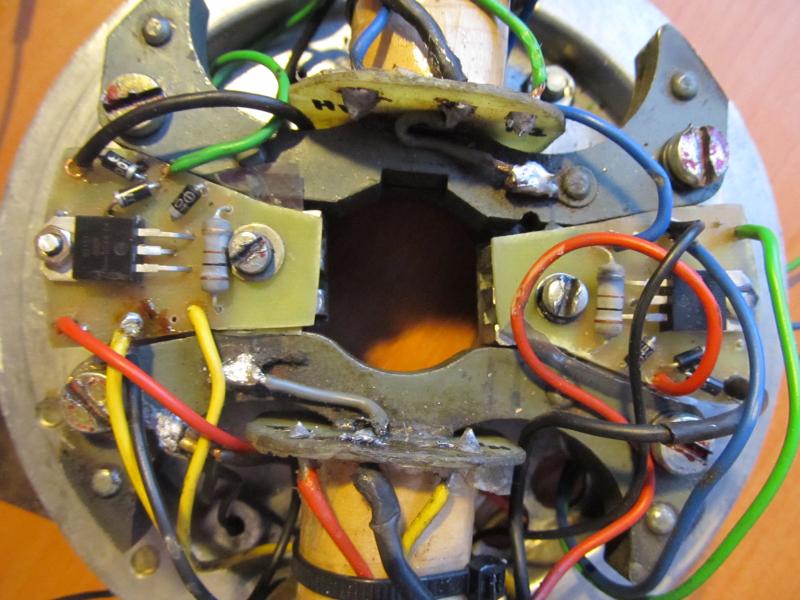

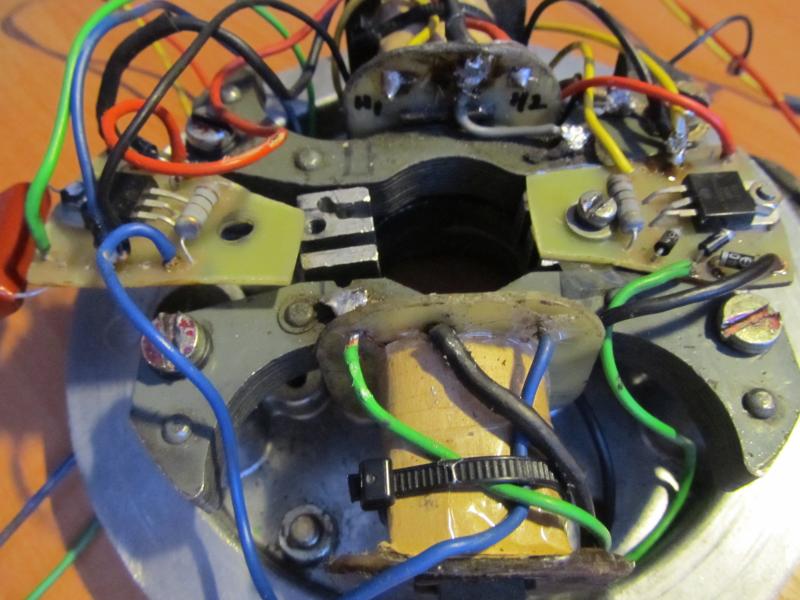

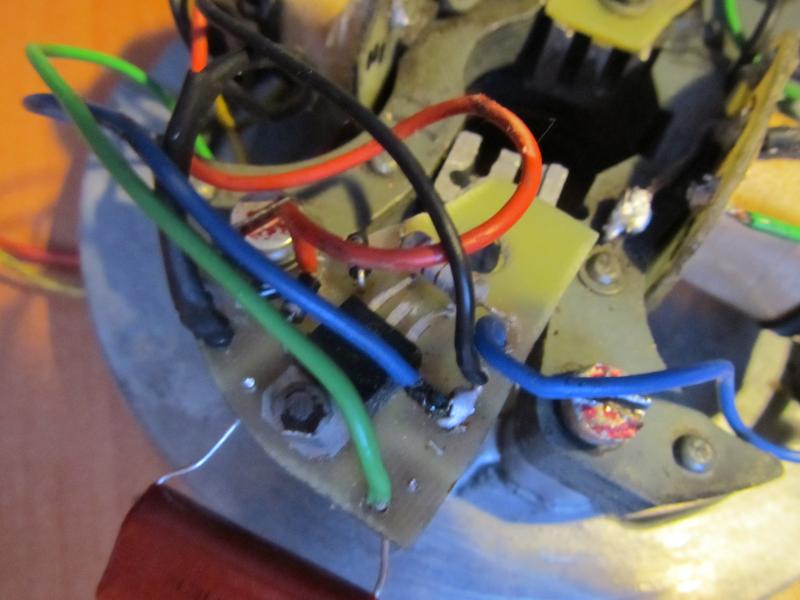

Помогите, знающие ветроводы. Делал зажигание по теме на форуме, что делал Лодочник. вроде сделал как там писали. Но искры на свечах нет. Накинул провода на начало и конец накопительной обмотки и вышло напряжение от 50 до 65 вольт. Проверял на рабочем моторе В-8М, то там показывает 49 вольт в среднем. Дальше что проверять не знаю. Мерил напряжение на управляющей обмотке там 0.01 вольт.
вопрос: 1. Я не понял как сделать массы правильно
2. Хватает ли в принципе 0.01 вольт на открытие теристора?
3. Выход с управлющей обмотки катушки 1 заходит на плату 2 и наоборот?



[ovchinnikov 1966]

Схема рабочая, думаю коротит на массу в рай-не крепления платы к основанию - где винт



[alexeyvlad]

я туда подложил полипропиленовыю пленку. не должно вроде пробивать



[Voivano]

Между крайними ногами тиристоров что показывает (в омах)? И что между анодом и ногами в обоих направлениях?



[alexeyvlad]

Между крайними ногами на одном 206 Ом,тут же между правым и средним 880Ом. На другом 228 Ом, 866 Ом между правым и средним. (мильтиметр в положении 2000). между крайним левым и средним 640 Ом на обоих. Честно я не знаю где у этого тиристора Анод, катод и управляющий.



[alexeyvlad]

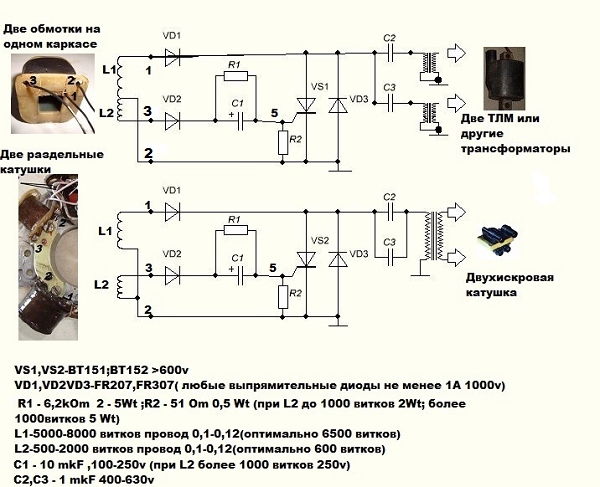

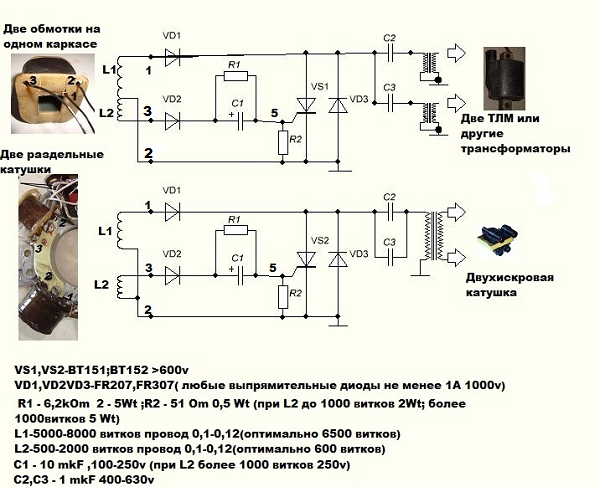

Видел еще такую схему. Может 250 витков на управляющей обмотке, что на моей катушке мало для открытия тиристора и надо сделать большее количество витков?



[Voivano]

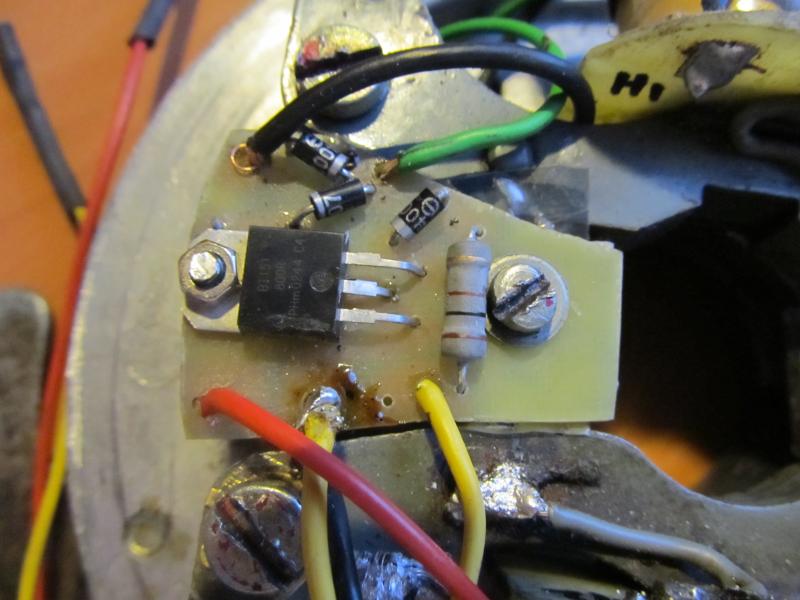

Между крайними ногами должно быть около 50 ом, но у тебя резисторы по 100 ом, значит около 100. А сейчас посмотрел твою печатку, похоже что резисторы не шунтируют управляющий электрод и катод (крайние ноги). Накосячил ты с печаткой.



[alexeyvlad]

Может есть еще печатки с фото? так сказать для чайников. что бы было видно что и куда паять, а то схемы для меня лес дремучий.



[Voivano]

Извиняюсь, посмотрел схему, там резисторы последовательно обмоткам стоят. Следовательно между ногами должно быть 100+сопротивление обмотки управления.



[alexeyvlad]

Тогда сходится. сопротивление катушек 780 Ом. а в схемах пишут что должно быть 480 Ом



[Voivano]

Дык сопротивление управляющих обмоток, а оно у заводских около 50 ом, у самодельных, в зависимости от толщины провода, 25-35 ом. Не сходится у тебя. Что-то многовато получается.
