Добрый день!

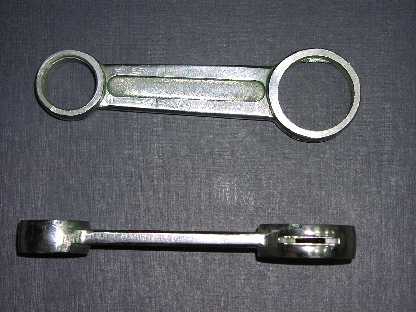

Может кто поделится чертежом или ссылкой на чертеж шатуна. Ну или просто межцентровым расстоянием отверстий со стороны коленвала и поршня.

Заранее благодарен.


Вложения

вЯчЕславович

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
5 575
Карма
826
Возраст
59
Город
Старая Русса
Имя
Александр
Лодка
есть
Мотор
есть
Motorix сказал(а):
Добрый день!

Может кто поделится чертежом или ссылкой на чертеж шатуна. Ну или просто межцентровым расстоянием отверстий со стороны коленвала и поршня.

Заранее благодарен.
межосевой размер 112±0,05 мм.

"".. первоначально производится предварительная расточка диаметров в большой и малой головках, затем запрессовывается не расточенная окончательно бронзовая втулка и только после этого выполняется окончательная расточка внутренних диаметров обеих головой с обеспечением межосевого размера 112±0,05 мм. Поэтому бронзовая втулка может быть разностенной.

Заменять втулку на изготовленную по чертежу, данному в книге «Моторы «Вихрь», можно, но с выполнением указания об окончательной обработке ∅16+0,040+0,016 мм после запрессовки втулки в головку шатуна и, естественно, с обеспечением межосевого расстояния 112±0,05 мм.
http://www.barque.ru/advice/1989/on_out ... _whirlwind


Motorix

капитан 2-го ранга
Регистрация
16.11.2010
Сообщения
1 127
Карма
131
Лодка
Южанка
Мотор
Мерк 15, Вихрь 25, Нептун 23
вЯчЕславович сказал(а):
Motorix сказал(а):
Добрый день!

Может кто поделится чертежом или ссылкой на чертеж шатуна. Ну или просто межцентровым расстоянием отверстий со стороны коленвала и поршня.

Заранее благодарен.
межосевой размер 112±0,05 мм.
Огромное спасибо.
