Вроде все не плохо, но обычно предохранители стоят перед тумблерами. А стартера нет на моторе?
Стартер есть , не стал рисовать участок от мотора до акб, так как там ничего из элементов электрической цепи не стоит , кроме кабеля соответственно. По поводу сечения кабелей , все верно сказал? От мотора до акб 2,5² от акб до размыкателя и до шинок также 2,5², остальное 1,5². Можете подсказать какой кабель лучше покупать ? Каждый провод в отдельную гофру? А также по расположению акб , шинок , размыкателя. Спасибо!


луха

капитан 1-го ранга
Регистрация
13.07.2010
Сообщения
7 635
Карма
2 142
Возраст
46
Город
Волжский-Волгоград
Имя
Алексей
Лодка
Снегоход
Мотор
быстрый
Стартер есть , не стал рисовать участок от мотора до акб, так как там ничего из элементов электрической цепи не стоит , кроме кабеля соответственно. По поводу сечения кабелей , все верно сказал? От мотора до акб 2,5² от акб до размыкателя и до шинок также 2,5², остальное 1,5². Можете подсказать какой кабель лучше покупать ? Каждый провод в отдельную гофру? А также по расположению акб , шинок , размыкателя. Спасибо!
От АКБ до мотора нужно квадратов 16, а то и 25 и их тоже через выключатель массы....


Captain Jack Sparrow

ст. матрос
Регистрация
05.06.2022
Сообщения
31
Карма
4
Город
Пермь
Имя
Pall
Лодка
Прогресс 4
Мотор
Yamaha 40

луха

капитан 1-го ранга
Регистрация
13.07.2010
Сообщения
7 635
Карма
2 142
Возраст
46
Город
Волжский-Волгоград
Имя
Алексей
Лодка
Снегоход
Мотор
быстрый
А от выключателя массы до шинок можно 2,5²?
В зависимости какая нагрузка планируется. Если обычные помпа, лампы и прикуриватель, то хватит, а если фароискатель, музло,лебедку, усилитель и т.д. то нужно больше. Даде если сейчас ничего не охота, в будующем хотелки увеличатся.


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
16 691
Карма
3 241
Возраст
39
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Кефаль(была) плоскадонка дерево (было)калибри330 (была)прогресс2м
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первоя на гибрид) вихрь25 хонда40а
В зависимости какая нагрузка планируется. Если обычные помпа, лампы и прикуриватель, то хватит, а если фароискатель, музло,лебедку, усилитель и т.д. то нужно больше. Даде если сейчас ничего не охота, в будующем хотелки увеличатся.
От лебеды, музла(точнее усилка) , и то что потребляет много, тянется от аккума, от массы , иначе на понель в коробку тянуть больше 16квадрата придется ,особенно для уселка
Помпы вобще отдельно подключать нужно


chebarik

капитан 1-го ранга
Регистрация
28.01.2015
Сообщения
13 542
Карма
3 283
Город
СПб, Gigantic Onions.
Имя
Андрей
Лодка
Афалина-390, Романтика, Казанка
Мотор
Ямаха 40 XWS, Ветерок-8М, West Bend 12 и еще куча старья.
От лебеды, музла(точнее усилка) , и то что потребляет много, тянется от аккума, от массы , иначе на понель в коробку тянуть больше 16квадрата придется
И через реле.


Captain Jack Sparrow

ст. матрос
Регистрация
05.06.2022
Сообщения
31
Карма
4
Город
Пермь
Имя
Pall
Лодка
Прогресс 4
Мотор
Yamaha 40
От АКБ до мотора нужно квадратов 16, а то и 25 и их тоже через выключатель массы....
То есть с мотора кабель выходит на размыкатель массы , потом на АКБ и уже с АКБ на шинки + -? Или ещё нужен размыкатель на участок цепи от акб до шинок ? Извиняюсь за глупый вопрос


chebarik

капитан 1-го ранга
Регистрация
28.01.2015
Сообщения
13 542
Карма
3 283
Город
СПб, Gigantic Onions.
Имя
Андрей
Лодка
Афалина-390, Романтика, Казанка
Мотор
Ямаха 40 XWS, Ветерок-8М, West Bend 12 и еще куча старья.

mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
16 691
Карма
3 241
Возраст
39
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Кефаль(была) плоскадонка дерево (было)калибри330 (была)прогресс2м
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первоя на гибрид) вихрь25 хонда40а

луха

капитан 1-го ранга
Регистрация
13.07.2010
Сообщения
7 635
Карма
2 142
Возраст
46
Город
Волжский-Волгоград
Имя
Алексей
Лодка
Снегоход
Мотор
быстрый
То есть с мотора кабель выходит на размыкатель массы , потом на АКБ и уже с АКБ на шинки + -? Или ещё нужен размыкатель на участок цепи от акб до шинок ? Извиняюсь за глупый вопрос
С акб на размыкатель, затем к мотору и потребителям. Если помпа с автоматом, то еще и на прямую с акб на помпу, память магнитофона, часы...


луха

капитан 1-го ранга
Регистрация
13.07.2010
Сообщения
7 635
Карма
2 142
Возраст
46
Город
Волжский-Волгоград
Имя
Алексей
Лодка
Снегоход
Мотор
быстрый

Captain Jack Sparrow

ст. матрос
Регистрация
05.06.2022
Сообщения
31
Карма
4
Город
Пермь
Имя
Pall
Лодка
Прогресс 4
Мотор
Yamaha 40

Captain Jack Sparrow

ст. матрос
Регистрация
05.06.2022
Сообщения
31
Карма
4
Город
Пермь
Имя
Pall
Лодка
Прогресс 4
Мотор
Yamaha 40
С акб на размыкатель, затем к мотору и потребителям. Если помпа с автоматом, то еще и на прямую с акб на помпу, память магнитофона, часы...

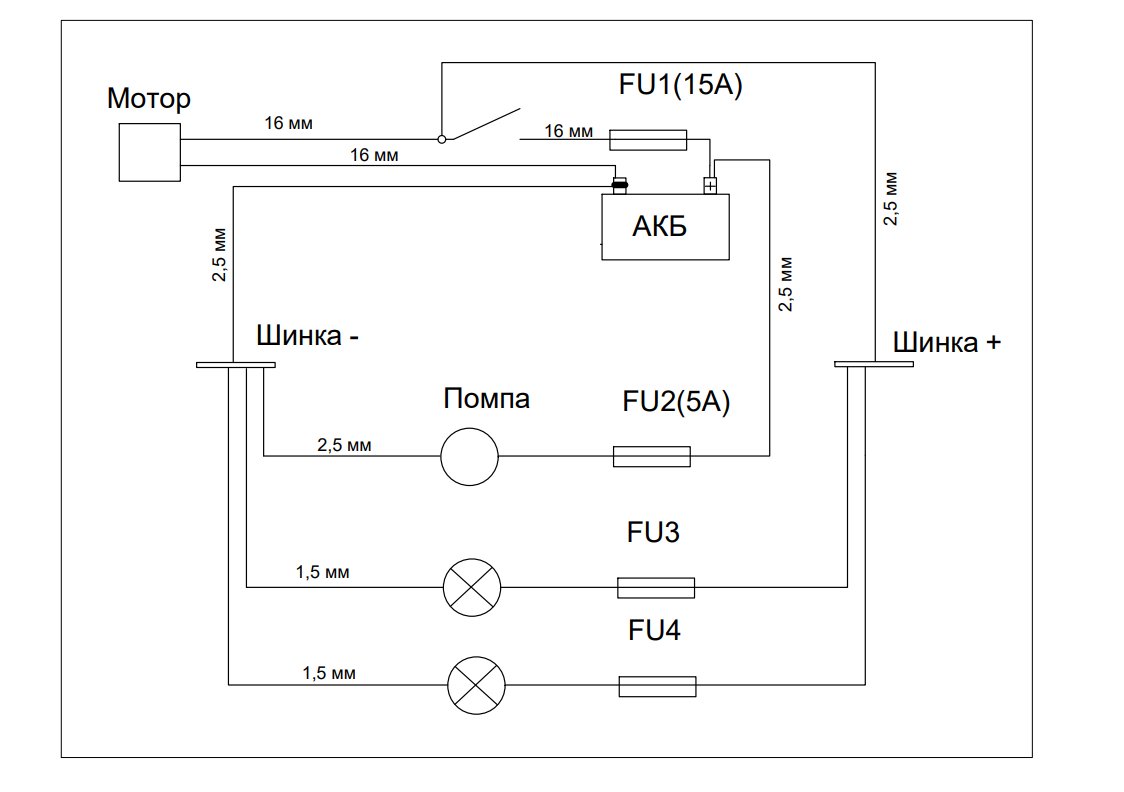

Вот нарисовал, неаккуратно в целом, но по сечениям и функционально все правильно?


Вложения

луха

капитан 1-го ранга
Регистрация
13.07.2010
Сообщения
7 635
Карма
2 142
Возраст
46
Город
Волжский-Волгоград
Имя
Алексей
Лодка
Снегоход
Мотор
быстрый
Вот нарисовал, неаккуратно в целом, но по сечениям и функционально все правильно?
В принципе не плохо, нет выключателей и помпа только от автомата будет работать или 2ое питание с клавиши?


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
16 691
Карма
3 241
Возраст
39
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Кефаль(была) плоскадонка дерево (было)калибри330 (была)прогресс2м
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первоя на гибрид) вихрь25 хонда40а
Вот нарисовал, неаккуратно в целом, но по сечениям и функционально все правильно?
На 16квадрат 15амперный предахронитель???.его вобще ненужно там ставить, на силовые провода
Помпа сколько Ампер берет? А вы на него 5 Ампер, при том постояно работает она у вас


Captain Jack Sparrow

ст. матрос
Регистрация
05.06.2022
Сообщения
31
Карма
4
Город
Пермь
Имя
Pall
Лодка
Прогресс 4
Мотор
Yamaha 40
На 16квадрат 15амперный предахронитель???.
предохранители еще не расчитывал, изначально вообще думал что там 2.5 квадрата будет, если исключить это то в целом по этой схеме можно проводку кидать?


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
16 691
Карма
3 241
Возраст
39
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Кефаль(была) плоскадонка дерево (было)калибри330 (была)прогресс2м
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первоя на гибрид) вихрь25 хонда40а
предохранители еще не расчитывал, изначально вообще думал что там 2.5 квадрата будет, если исключить это то в целом по этой схеме можно проводку кидать?
Что это за лямпочки? Как пома включатся будет


Captain Jack Sparrow

ст. матрос
Регистрация
05.06.2022
Сообщения
31
Карма
4
Город
Пермь
Имя
Pall
Лодка
Прогресс 4
Мотор
Yamaha 40
Что это за лямпочки? Как пома включатся будет
Лампочки это топовый огонь, ходовые и светодиодная подстветка салона. Помпа через селектор трехпозиционный включаться будет, напрямую от акб, тк лодка будет на воде в основном.


Captain Jack Sparrow

ст. матрос
Регистрация
05.06.2022
Сообщения
31
Карма
4
Город
Пермь
Имя
Pall
Лодка
Прогресс 4
Мотор
Yamaha 40
В принципе не плохо, нет выключателей и помпа только от автомата будет работать или 2ое питание с клавиши?

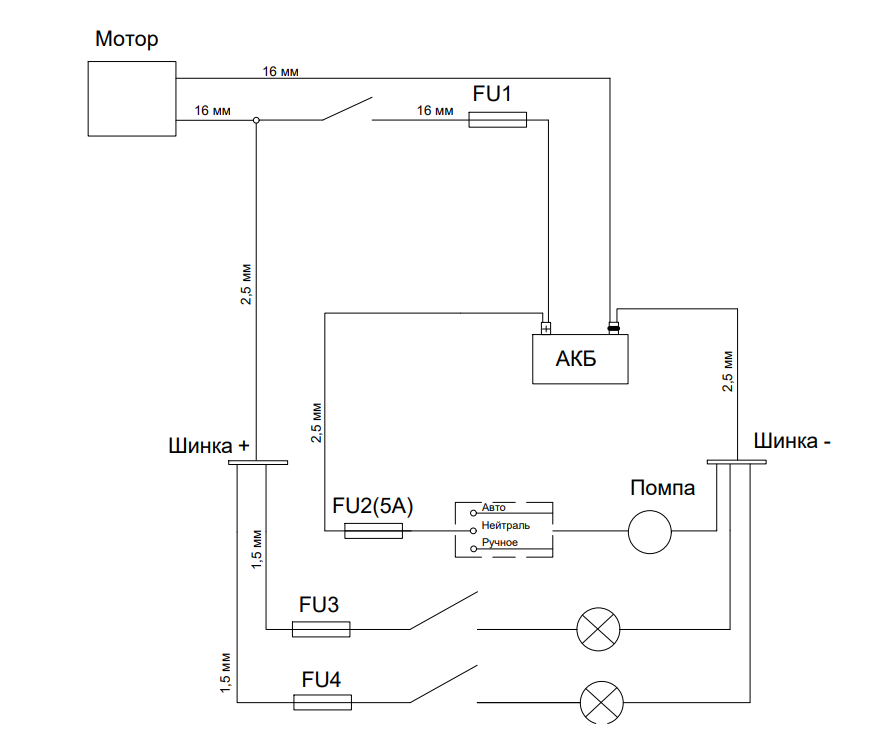

Вы имеете ввиду автоматических выключателей? Или выключателей массы? Если вы про выключатель массы, то он нарисован как ключ от мотора до АКБ. Вот тут чуть поподробнее нарисовал.


Вложения

Последнее редактирование:

Captain Jack Sparrow

ст. матрос
Регистрация
05.06.2022
Сообщения
31
Карма
4
Город
Пермь
Имя
Pall
Лодка
Прогресс 4
Мотор
Yamaha 40
На 16квадрат 15амперный предахронитель???.его вобще ненужно там ставить, на силовые провода
Помпа сколько Ампер берет? А вы на него 5 Ампер, при том постояно работает она у вас
У помпы номинал 3А на аликспресс, а номинал предохранителя 5А указан. И где тогда предохранитель ставить, от размыкателя до плюсовой шинки?


Арчибальд

капитан 1-го ранга
Регистрация
18.10.2015
Сообщения
2 519
Карма
847
Город
Сызрань
Имя
Александр
Лодка
Казанка 5М
Мотор
HIDEA 40 FES
Перед выключателем + предохранитель не нужен, убери его, у тебя в моторе есть свой.


Арчибальд

капитан 1-го ранга
Регистрация
18.10.2015
Сообщения
2 519
Карма
847
Город
Сызрань
Имя
Александр
Лодка
Казанка 5М
Мотор
HIDEA 40 FES

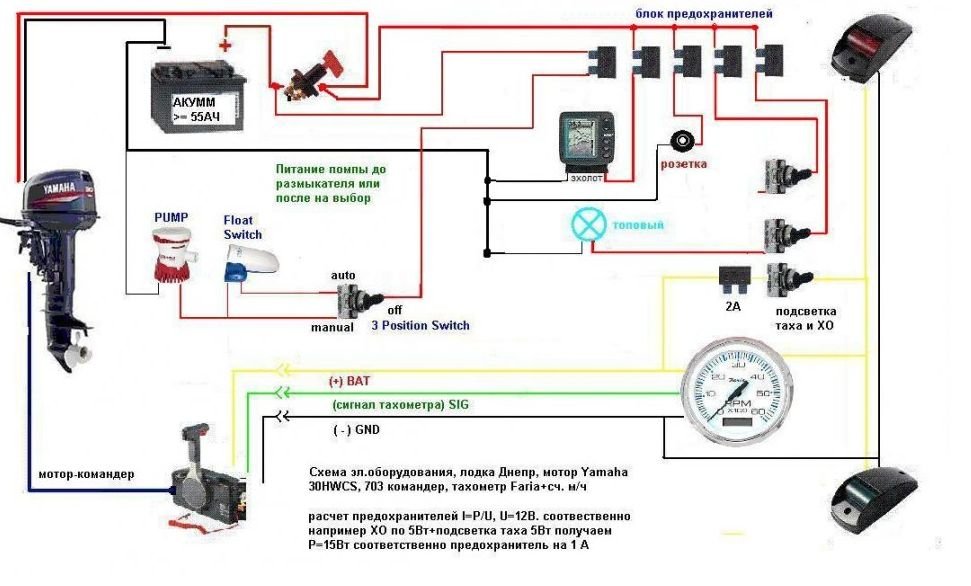

В инете много есть схем, поиском можно найти, это чтобы голову не ломать.
Вот например.


Вложения

Последнее редактирование:

mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
16 691
Карма
3 241
Возраст
39
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Кефаль(была) плоскадонка дерево (было)калибри330 (была)прогресс2м
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первоя на гибрид) вихрь25 хонда40а
Лампочки это топовый огонь, ходовые и светодиодная подстветка салона. Помпа через селектор трехпозиционный включаться будет, напрямую от акб, тк лодка будет на воде в основном.
А если селектор накроется? Как в ручную включить
