Yamaha 40 VEOS. Нет нужных размеров на чертеже.

[slap]

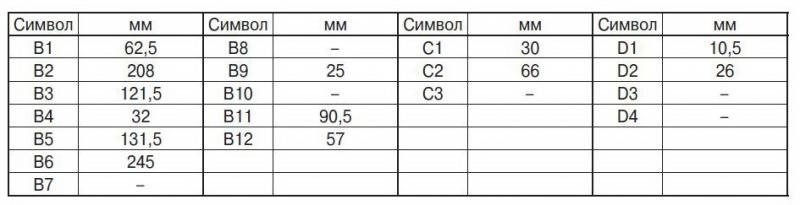

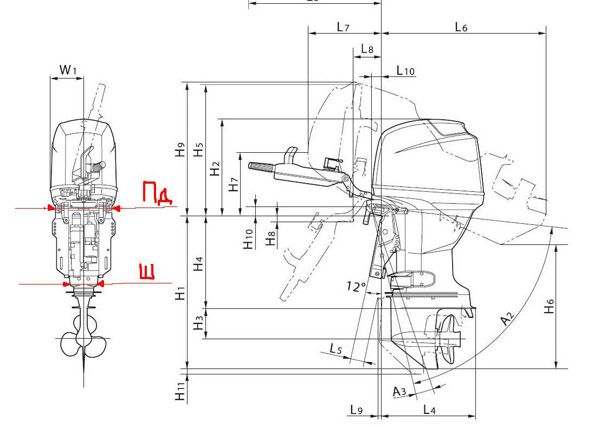

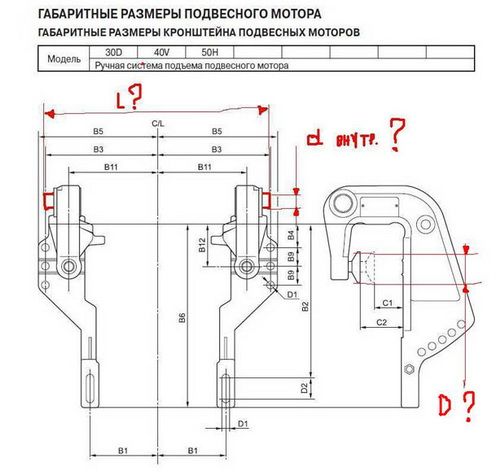

Здравствуйте. Дело вот в чем. Делаю тележку и подставку на транец. Мотор придет мне через месяц, а нужных размеров нет http://motorka.org/doc/yamaha/RiggingGuide_2010_rus.rar У соседей нет такого мотора и в магазинах нет его. Измерить не где. Помогите пожалуйста, если не трудно, с размерами указанными на прин скринах.
Это:
1) длина и внутренний диаметр трубки тяги рулевого управления, что на кронштейне;
2) диаметр пятака зажимной струбцины;
3) максимальную ширину поддона, в месте где "Пд";
4) максимальную ширину сапога, в том месте где "Ш".



[slap]

Мужики, хотя бы первые два размера!?
Остальное, понимаю, что на глазок придется прикидывать, а глаза у всех разные



[lednic606]

Мужики, хотя бы первые два размера!?..

Т.к. "внутренний" у всех одинаковый, то замерил на Джоне-30 = Ф16мм., а длина на том-же Джоне = 310мм. ... мож поможет?



[slap]

Ф16 - это уже хорошо, смогу подобрать заготовку! Благодарю Дмитрий!
Судя по ямаховскому чертежу на кронштейн, торцевая ширина по размеру В5=263. По моему трубка обычно не выходит за пределы кронштейна или может?



[lednic606]

По моему трубка обычно не выходит за пределы кронштейна или может?

Конечно выходит, ведь куда то надо гайку троса накрутить .. а на Джоне30(на котором мерил) кстати она(трубка) выходит за крепёжные гайки на 2см. с одной и на ~5см. с другой стороны струбцины ... хотя даже если трубка "не родная", то ИМХО нифика страшного



[slap]

Ага, понял. Про гайки то я знал, а подробностей нет. У меня еще не было буржуйского мотора, как вы сами поняли
Про 5см и 2см меня пугает - значит ее можно двигать.
Вы не скажете, 310 мм это стандартная труба или их тыщи под разные группы моторов?



[lednic606]

...Вы не скажете, 310 мм это стандартная труба...

Сорри не знаю, скорее всего все разные



[slap]

Хорошо. "Будем искать", как говориться. Спасибо вам за пояснения!



[Тихон]

1) длина и внутренний диаметр трубки тяги рулевого управления, что на кронштейне;
2) диаметр пятака зажимной струбцины...

1. Трубки длинна -283мм, d внут. 16 мм.
2. D пятака-35мм.
Сегодня у товарища мерил. Только мотор не веос,просто яма40. Вряд ли у них подвески разные.



[slap]

Благодарю, Тихон.
Был сегодня в местном магазине, обмерил все сузуки, тохатсу и меркурии
Труба от 280 до 310мм



[Тихон]

Благодарю, Тихон.
Был сегодня в местном магазине, обмерил все сузуки, тохатсу и меркурии
Труба от 280 до 310мм

Да без проблем.
