Распиновка разъемов Suzuki DF115B/DF140B

[Lastik_Lastikov]

Всем привет! Может у кого есть распиновка разъема мотора DF115B/DF140B (А серия тоже подойдет) а так же мультиприбора SMG4?
Идеально если есть схема проводки или информация об источнике где ее можно найти/купить?



[Lastik_Lastikov]

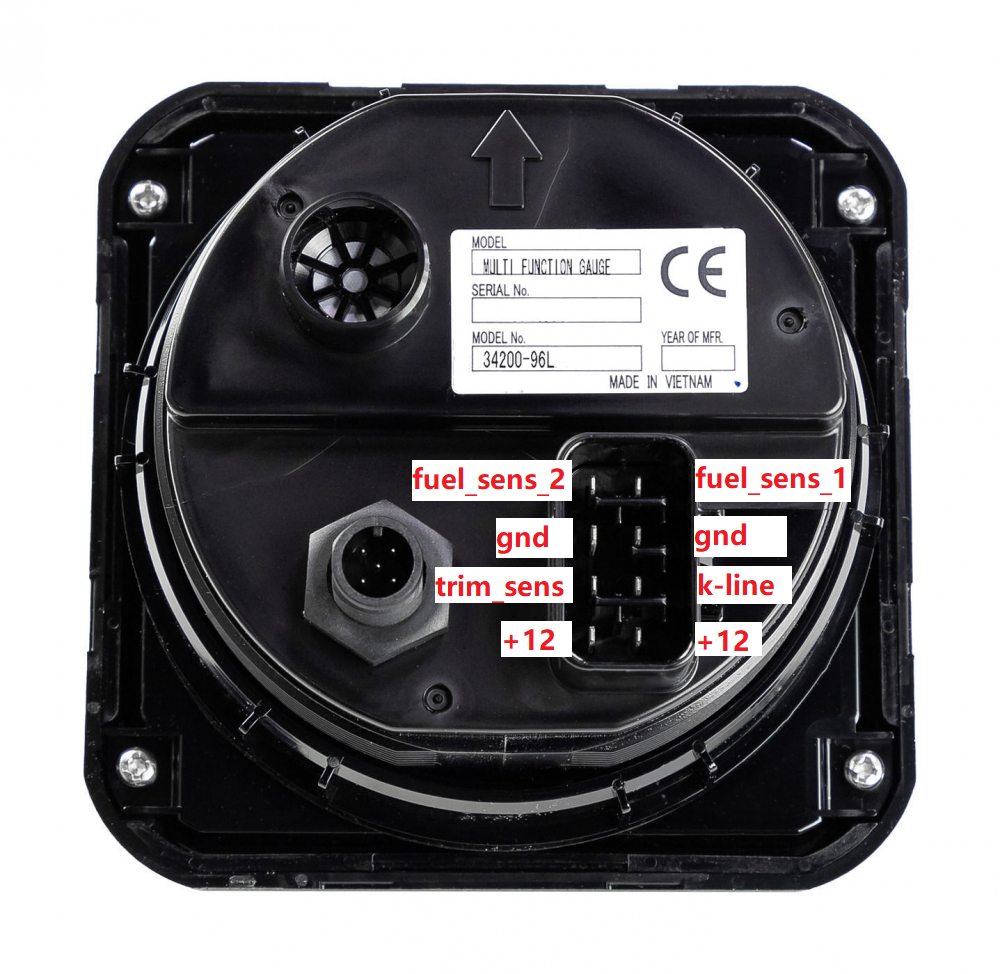

SMG4 в режиме k-line имеет следующее назначение входов


В режиме can под вопросом назначение линий trim_sens и k-line. Вероятно они превращаются в CAN_A и CAN_B
Остальные входы вроде без изменений.



[Alexsey625]

У меня такой работает с SUZUKI DF9.9BRS по NMEA 2000 (CAN) передаёт данные в картплоттер, трим и уровень топлива в том числе.



[Lastik_Lastikov]

под can я имелл виду не nmea2000, с ней все понятно



[Alexsey625]

под can я имелл виду не nmea2000, с ней все понятно

А какие у него ещё есть CAN ?



[Lastik_Lastikov]

А какие у него ещё есть CAN ?

Обмен данными с мотором. Не по шине диагностике k-line, а по can



[Alexsey625]

Обмен данными с мотором. Не по шине диагностике k-line, а по can

Разве есть у него и у моторов сузуки?



[Lastik_Lastikov]



[Lastik_Lastikov]



[Lastik_Lastikov]



[Lastik_Lastikov]

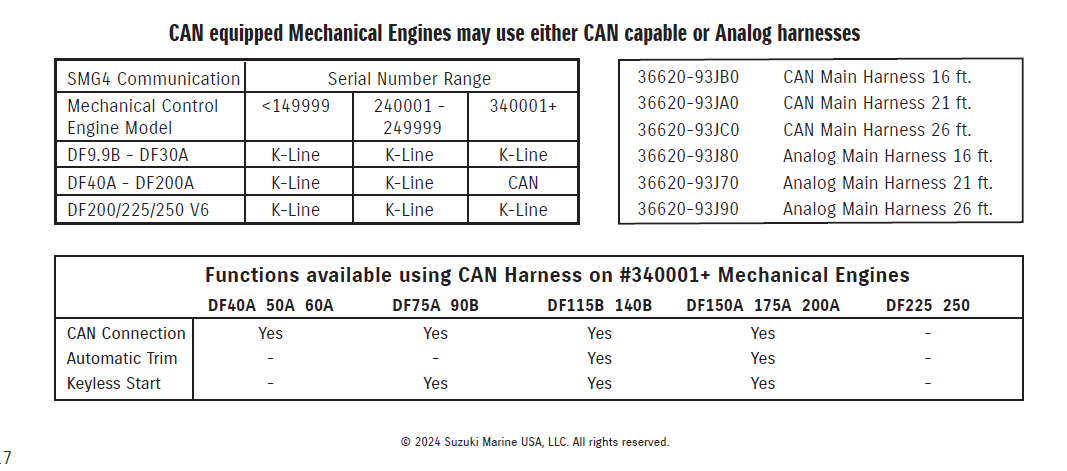

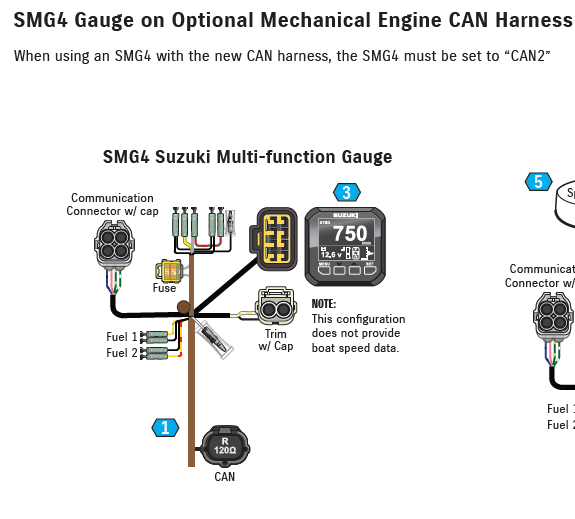

Посмотреть вложение 257636

смысл в том что нужно или покупать такой кабель за 500-1000 евро, или дотянуть линию can самостоятельно.



[Lastik_Lastikov]

При этом если дотянуть can линию до прибора дополнительно, родной аналоговый кабель можно использовать для подключения аналоговых приборов параллельно smg4.



[Lastik_Lastikov]

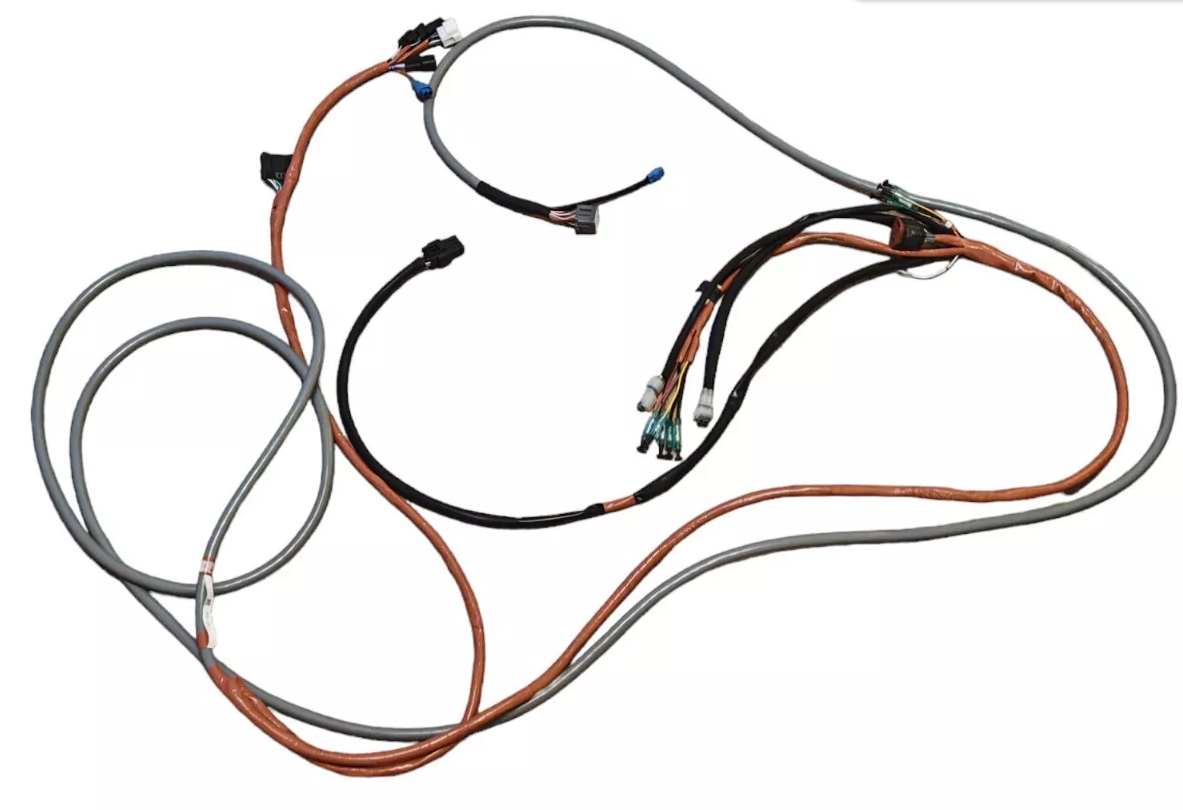

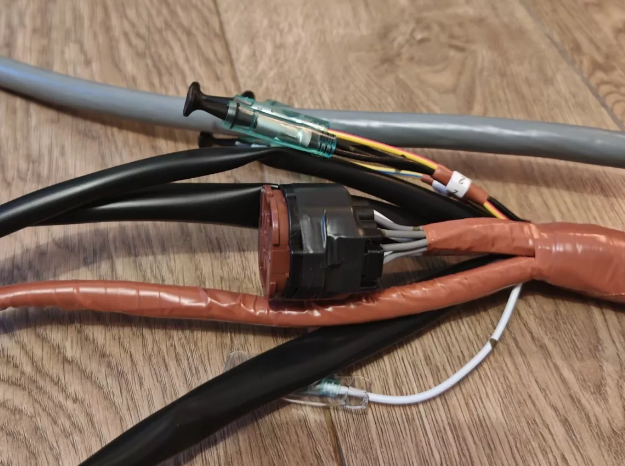

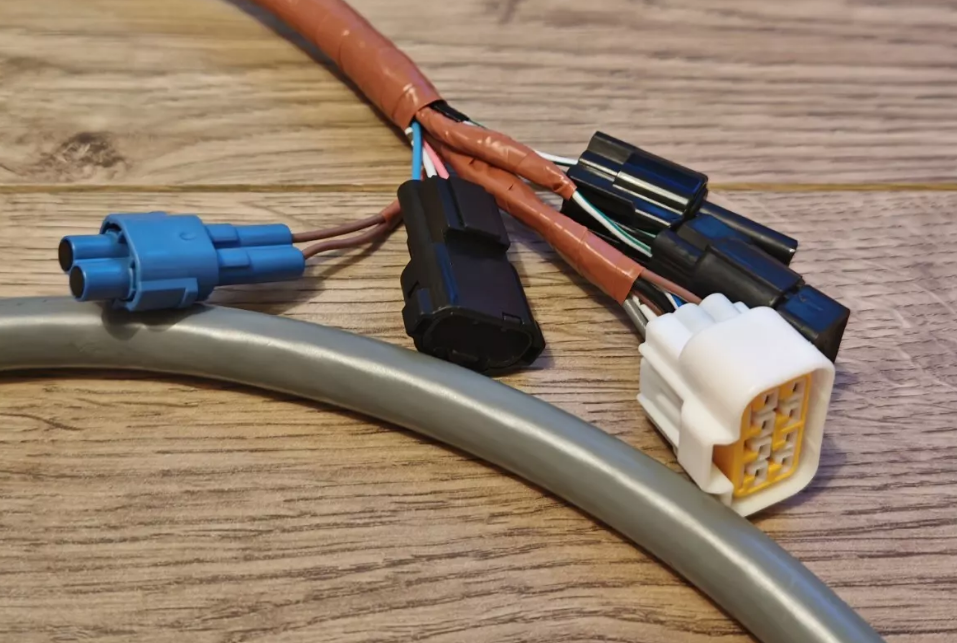

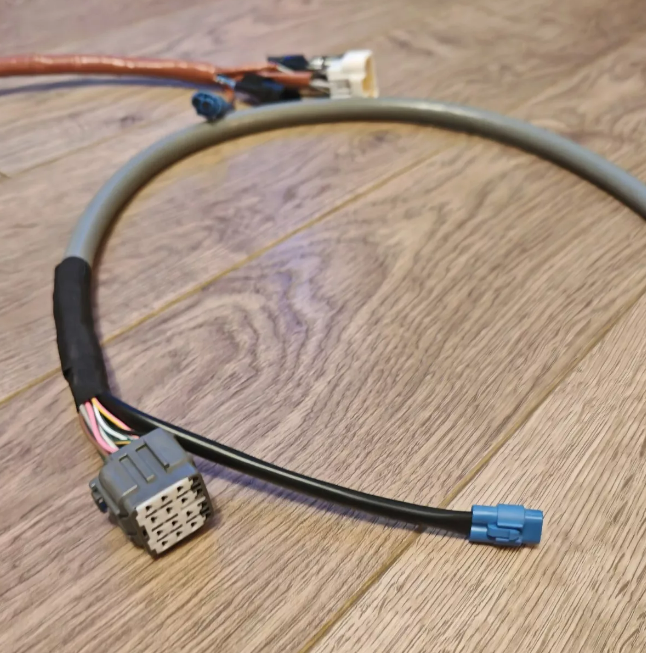

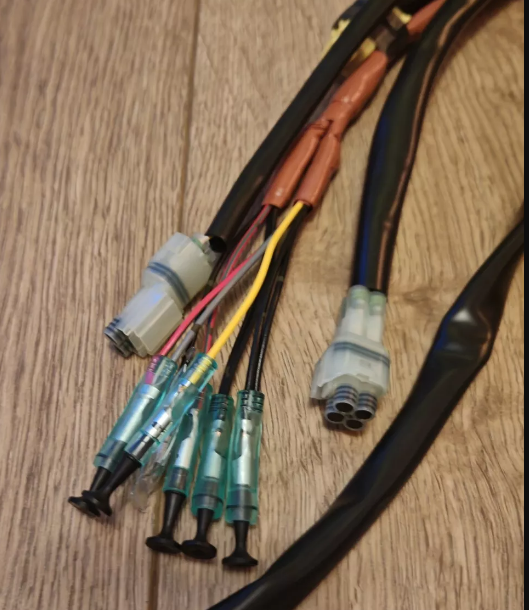

Фото кабеля от мотора к посту. Синяя фишка - can.



[Alexsey625]

Не понял где в SMG4 взялся can кроме nmea2000, возможно они мотор и вешают на nmea2000, SMG4 видит все устройства на nmea2000, у меня берёт время, скорость, координаты с garmin gps 19x.



[Lastik_Lastikov]

Не понял где в SMG4 взялся can кроме nmea2000, возможно они мотор и вешают на nmea2000, SMG4 видит все устройства на nmea2000, у меня берёт время, скорость, координаты с garmin gps 19x.

на SMG4 с прошивкой v3 есть выбор типа подключения к мотору. k-line или can
nmea2000 тут не при чем она есть и там и там.
can это больше про ЭБУ мотора и электронное управление. там все работает по can suzuki (не nmea2000)



[Alexsey625]

У меня видимо прошивка старая, как обновляется ?



[Lastik_Lastikov]

У меня видимо прошивка старая, как обновляется ?

чего не знаю, того не знаю. Вроде с ноута через спец.софт.
Это надо узнавать у бывших дилеров сузуки наверно.
