Доброго времени суток,сломалась одна нога на разъеме NMEA 2000,где можно найти эту запчасть или что можно сделать? Всем большое спасибо

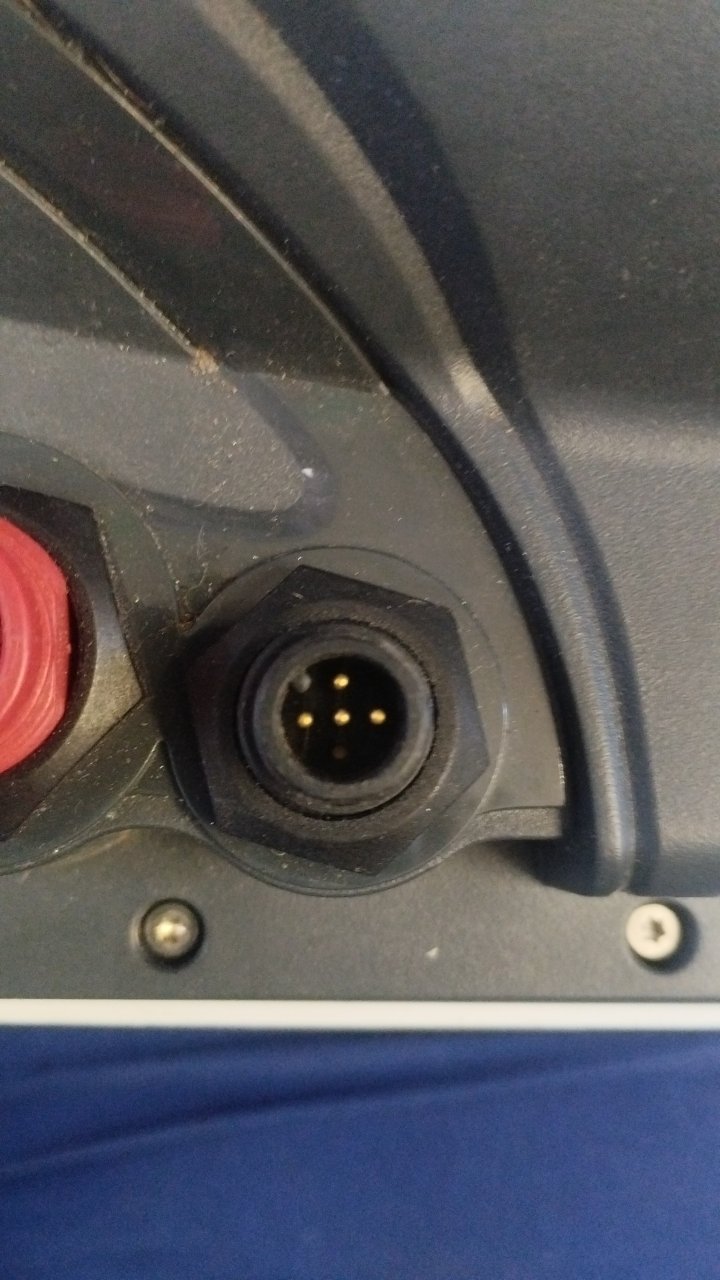

Вложения

Lastik_Lastikov

капитан 3-го ранга
Регистрация
11.08.2023
Сообщения
602
Карма
179
Возраст
36
Город
Москва
Имя
Дмитрий
Лодка
Прогресс-2м
Мотор
EVINRUDE 30 2t
Ну надо разбирать. Если там монтаж разъема на плату то сложенее, надо искать такой же, если на провод то полегче. https://boatlab.pro/catalog/razem-blp-nmea-2000-s-zadnim-krepleniem/

Ну крайний случай выпаивать разъем поломанный и паять на кусок провода через муфту выводить.
В общем починить не сложно если с паяльником дружишь.


Мадейра

ст. матрос
Регистрация
11.12.2021
Сообщения
36
Карма
6
Город
Фуншал
Имя
Иван
Лодка
Аргуш
Мотор
Ямаха 60
Доброе утро,да это именно то что нужно,но у нас на острове с поставками проблемы, и всего один магазин в котором продают радиодетали,попробую заказать у китайцев,спасибо большое за ссылку


Мадейра

ст. матрос
Регистрация
11.12.2021
Сообщения
36
Карма
6
Город
Фуншал
Имя
Иван
Лодка
Аргуш
Мотор
Ямаха 60
А какие могут быть подводные камни?


Lastik_Lastikov

капитан 3-го ранга
Регистрация
11.08.2023
Сообщения
602
Карма
179
Возраст
36
Город
Москва
Имя
Дмитрий
Лодка
Прогресс-2м
Мотор
EVINRUDE 30 2t
высота разъема (расстояние от корпуса до платы), диаметр отверстия, разъем внутри стоит на плате или на проводе? Физически возможно отпаять его или нет?


Lastik_Lastikov

капитан 3-го ранга
Регистрация
11.08.2023
Сообщения
602
Карма
179
Возраст
36
Город
Москва
Имя
Дмитрий
Лодка
Прогресс-2м
Мотор
EVINRUDE 30 2t

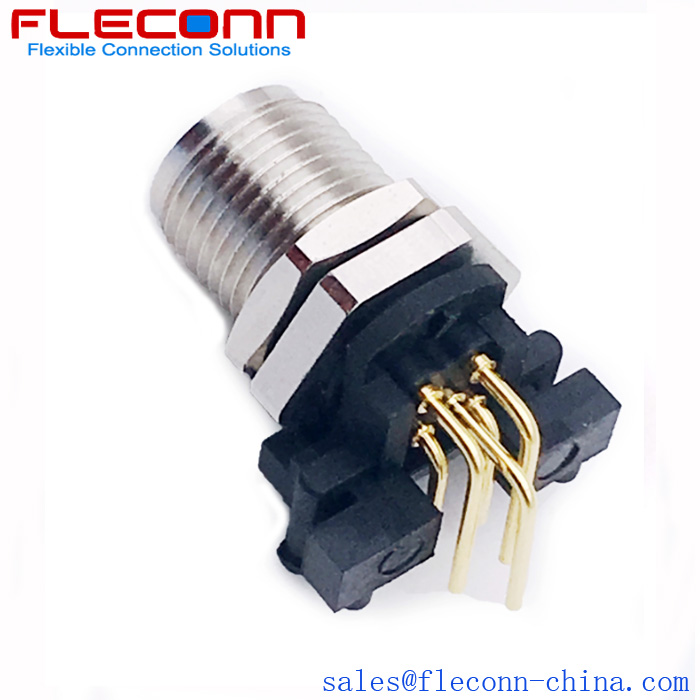

условно говоря вскрыв плоттер вы можете увидеть что там разъем такой стоит (мало вероятно но всеж)
254615


Lastik_Lastikov

капитан 3-го ранга
Регистрация
11.08.2023
Сообщения
602
Карма
179
Возраст
36
Город
Москва
Имя
Дмитрий
Лодка
Прогресс-2м
Мотор
EVINRUDE 30 2t

Lastik_Lastikov

капитан 3-го ранга
Регистрация
11.08.2023
Сообщения
602
Карма
179
Возраст
36
Город
Москва
Имя
Дмитрий
Лодка
Прогресс-2м
Мотор
EVINRUDE 30 2t

Lastik_Lastikov

капитан 3-го ранга
Регистрация
11.08.2023
Сообщения
602
Карма
179
Возраст
36
Город
Москва
Имя
Дмитрий
Лодка
Прогресс-2м
Мотор
EVINRUDE 30 2t
Нужно вскрыть прибор, сразу выпаять разъем (если разъем на кабеле, сфоткать расцветку так чтоб были видны цвета проводов и ключ на разъеме) после этого измерить разъем и постараться подобрать именно такой же.
Иначе все это вы сделаете через месяц когда у вас на руках будет разъем, но он наверняка вам не подойдет и будете перезаказывать.


НиколаВалдай

капитан 3-го ранга
Регистрация
05.02.2018
Сообщения
555
Карма
221
Город
Сухая Ветошь
Лодка
Москвичка, Казанка 5м4
Мотор
Tohatsu-18, Yamaha-40, Johnson-3,5
Если разбирать, то можно вколхозить туда подходящий по диаметру штырь из чего-то, что валяется в закромах. Но всё равно нужно будет паять


Lastik_Lastikov

капитан 3-го ранга
Регистрация
11.08.2023
Сообщения
602
Карма
179
Возраст
36
Город
Москва
Имя
Дмитрий
Лодка
Прогресс-2м
Мотор
EVINRUDE 30 2t

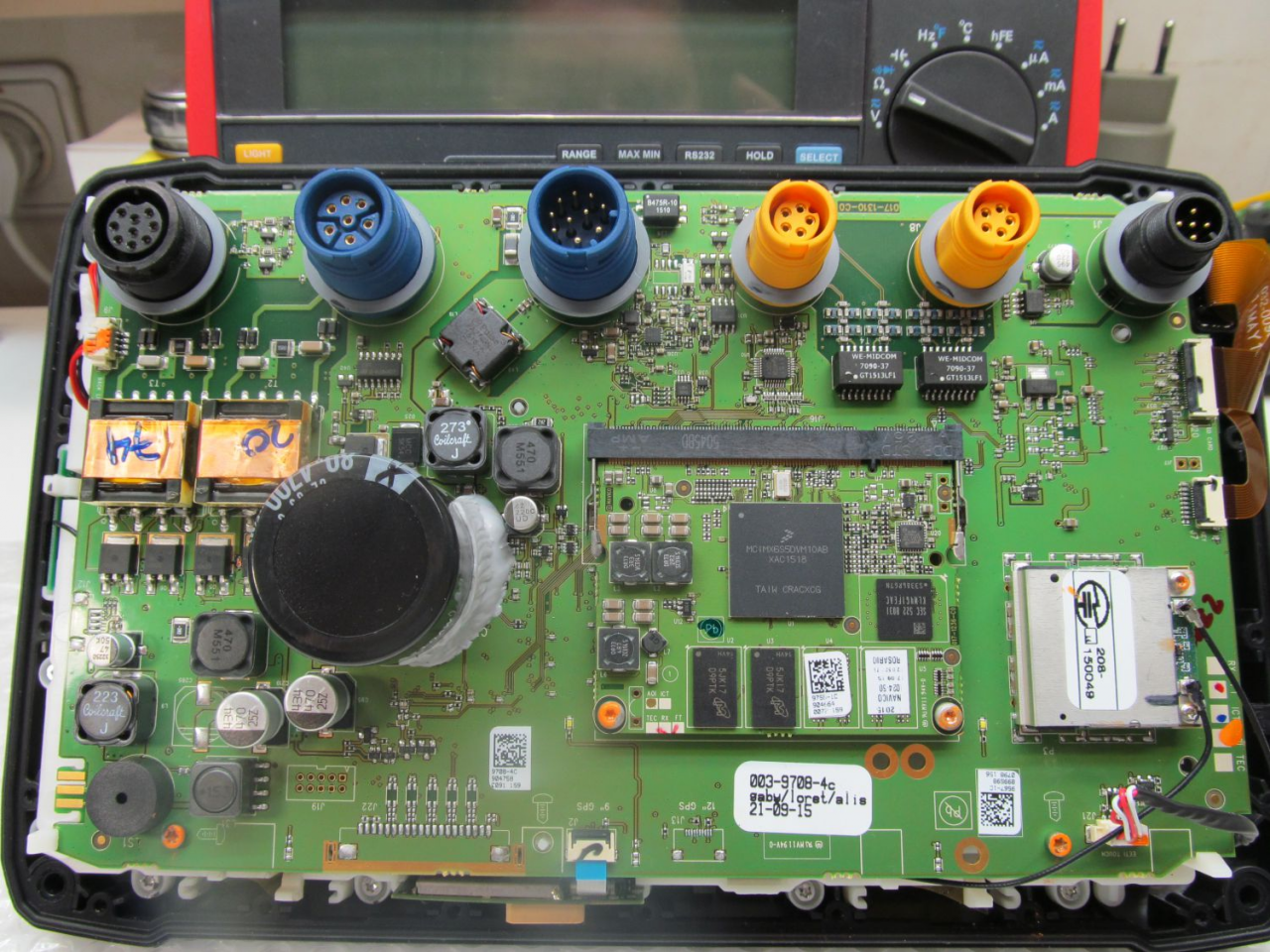

Например тут видно что разъем очень высокий и стоит на плате. Разъемы с али что были выше не подойдт так как если их запаять на плату они даже из корпуса не вылезут.
Возможно их надо будет перепаваивать на провод а провод подпаивать к плате. Тогда разъем можно будет зажать гайками на корпусе. (если с внутренней стороны корпуса есть плоскость)


Вложения

Lastik_Lastikov

капитан 3-го ранга
Регистрация
11.08.2023
Сообщения
602
Карма
179
Возраст
36
Город
Москва
Имя
Дмитрий
Лодка
Прогресс-2м
Мотор
EVINRUDE 30 2t
Если разбирать, то можно вколхозить туда подходящий по диаметру штырь из чего-то, что валяется в закромах. Но всё равно нужно будет паять
маловероятно, что отстаки обломыша можно будет вытащить из разъема.


Мадейра

ст. матрос
Регистрация
11.12.2021
Сообщения
36
Карма
6
Город
Фуншал
Имя
Иван
Лодка
Аргуш
Мотор
Ямаха 60
Например тут видно что разъем очень высокий и стоит на плате. Разъемы с али что были выше не подойдт так как если их запаять на плату они даже из корпуса не вылезут.
Возможно их надо будет перепаваивать на п


Мадейра

ст. матрос
Регистрация
11.12.2021
Сообщения
36
Карма
6
Город
Фуншал
Имя
Иван
Лодка
Аргуш
Мотор
Ямаха 60
Большое спасибо за очень подробное описание,сейчас займусь этим,ещё раз большое спасибо


Lastik_Lastikov

капитан 3-го ранга
Регистрация
11.08.2023
Сообщения
602
Карма
179
Возраст
36
Город
Москва
Имя
Дмитрий
Лодка
Прогресс-2м
Мотор
EVINRUDE 30 2t
Если задняя крышка плоская я бы всеж выбрал разъем "на кабель". Это проще с точки зрения пайки и не надо париться с высотой разъема. Паяем на разъем сантиметров 5 провода (можно витую пару разобрать) припаиваем провода на плату, разъем прикручиваем к крышке.

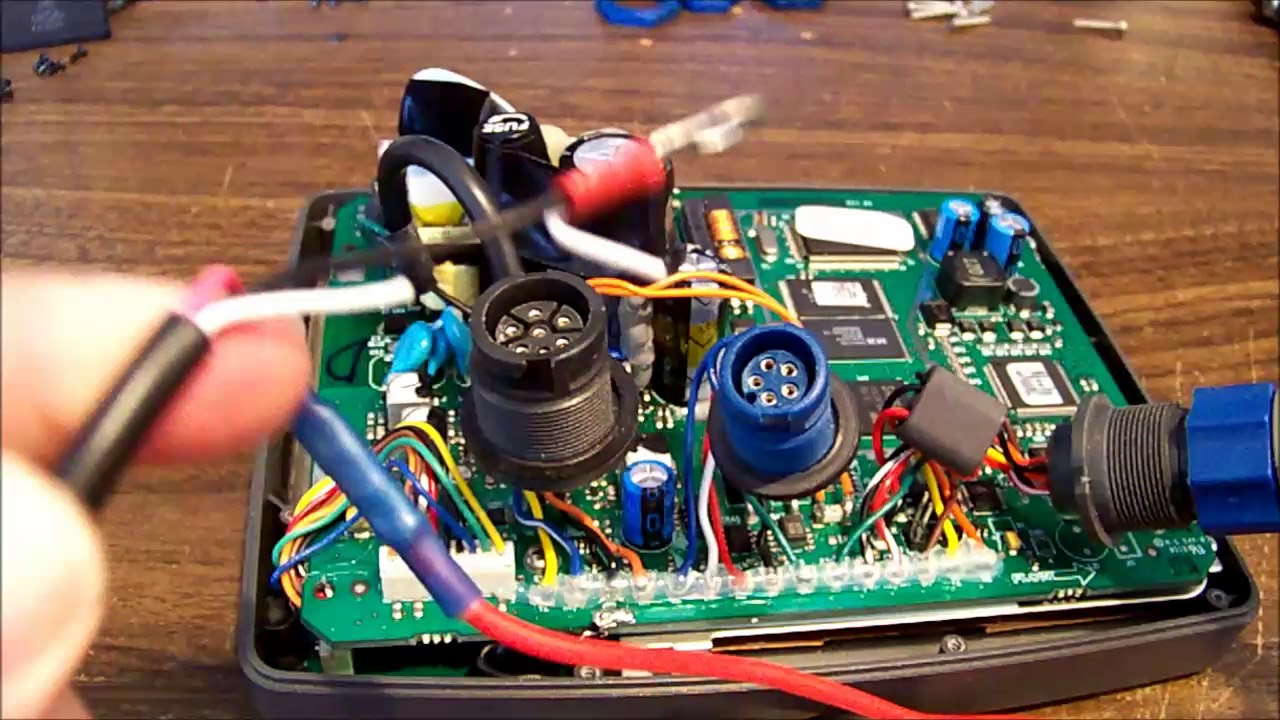

Пролучаем типа как тут:
254618


Lastik_Lastikov

капитан 3-го ранга
Регистрация
11.08.2023
Сообщения
602
Карма
179
Возраст
36
Город
Москва
Имя
Дмитрий
Лодка
Прогресс-2м
Мотор
EVINRUDE 30 2t
Большое спасибо за очень подробное описание,сейчас займусь этим,ещё раз большое спасибо

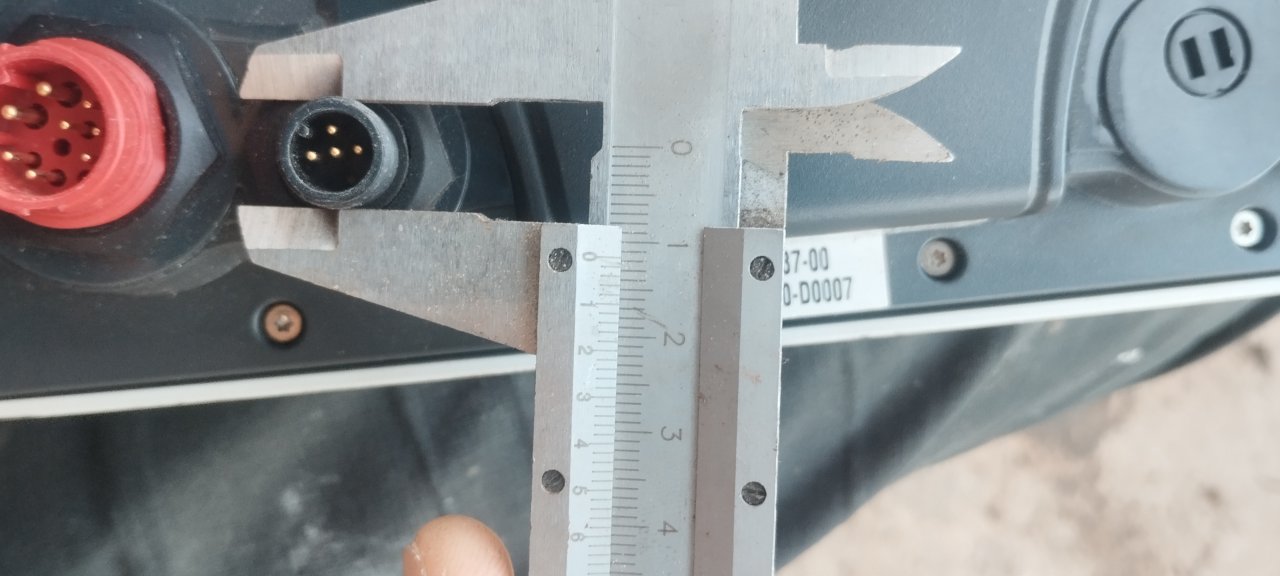

сфоткай заднюю крышку изнутри, измерь высоту разъема от платы, диаметр отверстия в крышке. Мож чет подберем с алика.

Ну и самое сложное тут будет выпять разъем. Нужна или выпайка или отсос. Чтоб не перегреть плату и не отслоить дорожки и одновременно 5 пинов расплавить.
Контакты в целом близко поэтому я бы брал мощный паяльник, на его жирную каплю припоя и греть все 5 пинов сзади на плате сразу.


Мадейра

ст. матрос
Регистрация
11.12.2021
Сообщения
36
Карма
6
Город
Фуншал
Имя
Иван
Лодка
Аргуш
Мотор
Ямаха 60
К нам с Алика месяца три будет идти ТК на острове,


Lastik_Lastikov

капитан 3-го ранга
Регистрация
11.08.2023
Сообщения
602
Карма
179
Возраст
36
Город
Москва
Имя
Дмитрий
Лодка
Прогресс-2м
Мотор
EVINRUDE 30 2t

Олег Борисов

капитан 1-го ранга
Регистрация
10.07.2015
Сообщения
3 228
Карма
910
Город
Владимир
Имя
Олег
Лодка
Прогресс 4 с рубкой
Мотор
Нептун 23 + Нептун 23 (спарка)
Навесным монтажем можно приколхозить абсолютно любой разьем. Нужна паяльная станция, микросКоп (ОЧКИ-ЛУПА) совсем немного знаний и желание. А можно подпаяться к существующему разломанному разьему и проводами выйти на существующий в наличии разьем , потом для прочности места пайки залить пластиком или как там его не знаю с монтажного пистолета, расплавив на зажигалке. Не эстетично, но работоспособно. Зато плата не трогается , которая вполне может оказаться многослойной.


Олег Борисов

капитан 1-го ранга
Регистрация
10.07.2015
Сообщения
3 228
Карма
910
Город
Владимир
Имя
Олег
Лодка
Прогресс 4 с рубкой
Мотор
Нептун 23 + Нептун 23 (спарка)
Бегло прочитал,что сломалась одна нога на разьеме, так проще приколхозить одну эту ногу проводочком,чем все перепаивать. Остальные ноги разьема останутся родными..


Мадейра

ст. матрос
Регистрация
11.12.2021
Сообщения
36
Карма
6
Город
Фуншал
Имя
Иван
Лодка
Аргуш
Мотор
Ямаха 60
Нашёл на испанском Амазоне кучу коннекторов,теперь осталось только выбрать,ВСЕМ БОЛЬШОЕ СПАСИБО ЗА ПОМОЩЬ,!!!!!(когда приторочу-скину фотку)
