Подключение гидроподъемника Yamaha F40

[Kerry]

Всем доброго дня. Не пинайте сильно заранее, я строитель, а не электрик, однако есть один простой вопрос на который не могу найти ответ (в виде фото), схемы электрические читать не умею(((. Имеется в наличии гидроподъемник от Yamaha F40, реле трима и кнопка подъема/опускания.... Если у кого есть возможность/желание - сделайте пож фото/подскажите - куда какой провод подсоединять, чтобы все правильно заработало...

1. К каким клеммам присоединять моторчик гидроподъемника
2. ---- присоединять кнопку
3. --- питание +/-

Если на фото подпишите что и куда - безмерно благодарен буду.

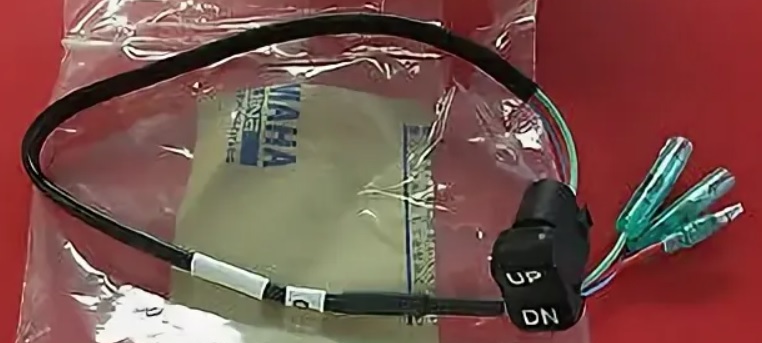

Во вложении фото что есть - как образец....

Технически установить данный девайс очень несложно, а вот с электричеством - полный ахтунг(((

Заранее спасибо всем отзывчивым!!!



[Серега36]

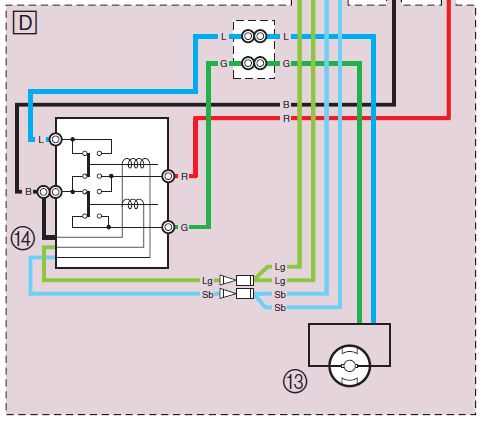

Вот так понятно будет?)



[Серега36]

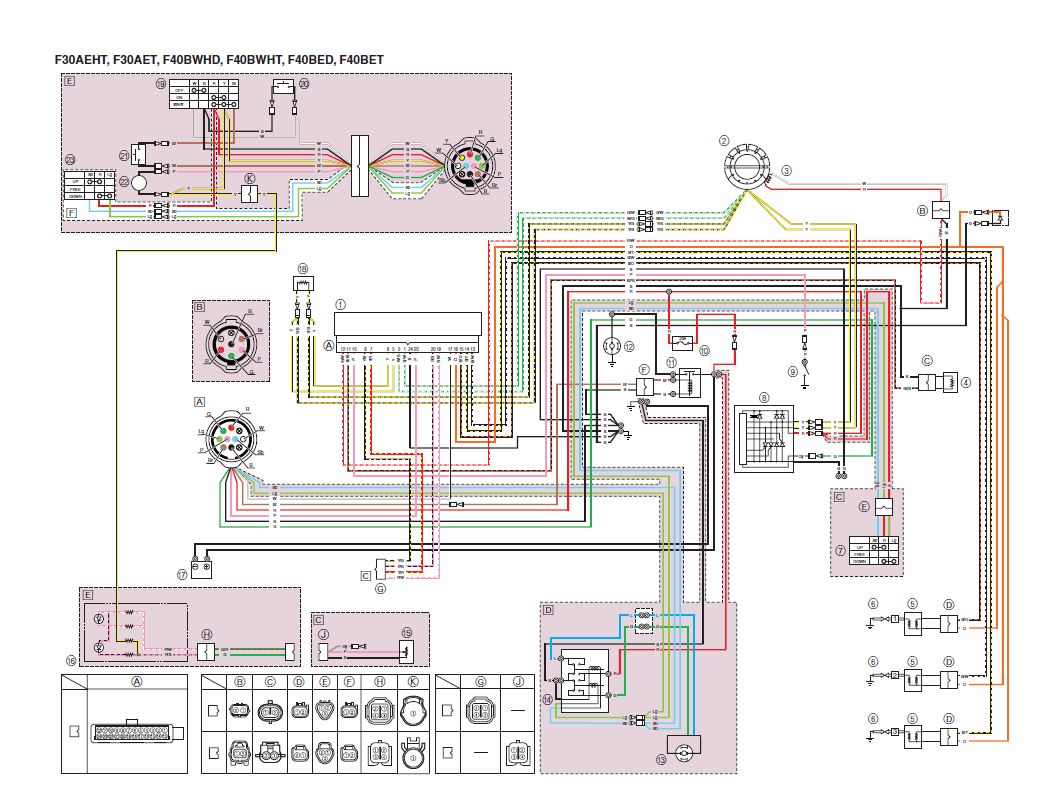

Лучше так



[Серега36]

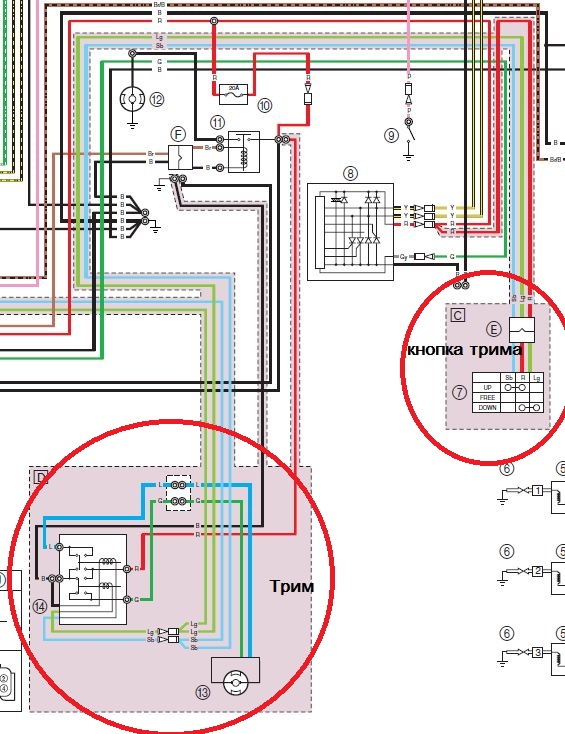

А еще лучше так



[Kerry]

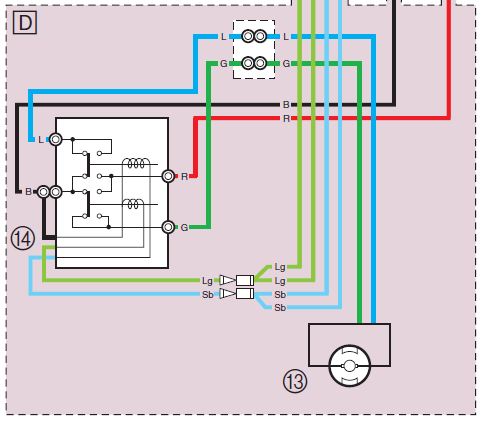

А еще лучше так

Очень познавательно, ))) Я что понял (если не прав поправьте пож.) - мотор подключается по цвету провода к реле (соответствующая по цвету клемма), плюс (+) к красненькой клемме, а минус (-) к черной. Красный провод от кнопки с красной клемме, голубой и зеленый к соответствующим проводкам выходящим из реле.... А зачем тогда сдвоенный черный провод выходит? Что к нему подключать - или это общая масса?



[Серега36]

Вот тут мануал. Стр.234



[BorisMan]

Всем доброго дня. Не пинайте сильно заранее, я строитель, а не электрик, однако есть один простой вопрос на который не могу найти ответ (в виде фото), схемы электрические читать не умею(((. Имеется в наличии гидроподъемник от Yamaha F40, реле трима и кнопка подъема/опускания.... Если у кого есть возможность/желание - сделайте пож фото/подскажите - куда какой провод подсоединять, чтобы все правильно заработало...

1. К каким клеммам присоединять моторчик гидроподъемника
2. ---- присоединять кнопку
3. --- питание +/-

Если на фото подпишите что и куда - безмерно благодарен буду.
Во вложении фото что есть - как образец....Посмотреть вложение 244326Посмотреть вложение 244327Посмотреть вложение 244328
Технически установить данный девайс очень несложно, а вот с электричеством - полный ахтунг(((

Заранее спасибо всем отзывчивым!!!

А ставить на какой мотор будешь? На Ф 50?



[Kerry]

А ставить на какой мотор будешь? На Ф 50?

F40



[BorisMan]

F40

Тут яитебе не подскажу. На 2т 3ц ставил. Поищи сервисный мануал к своему мотору или похожему, желательно (не обязательно) примерно тех же годов выпуска. Он поможет. Сразу ставь вторую кнопку на поддон мотора (там должно быть место) или на вертикальную стенку рецесса.
