Световая индикация наличия воды в рубашке охлаждения Вихрь 30

[avyurin]

Доброго времени суток, в свое время на Вихрь М была сделана система контроля наличия воды в рубашке охлаждения. Схема для меня как бы сложности не представляет, а вот выбор места где можно сверху засверлиться и не нарушить поток воды в крышке глушителя ставит в определённый тупик, может креализовывал подобное? Спасибо за ответ.



[chebarik]

Доброго времени суток, в свое время на Вихрь М была сделана система контроля наличия воды в рубашке охлаждения. Схема для меня как бы сложности не представляет, а вот выбор места где можно сверху засверлиться и не нарушить поток воды в крышке глушителя ставит в определённый тупик, может креализовывал подобное? Спасибо за ответ.

А какой датчик? И его размеры?



[avyurin]

А какой датчик? И его размеры?

Там не датчик как таковой, лягушка, вода в рубашке, пластина замкнулась и по цепи импульс на приборную панель, замучила лампу...



[Сергей Б]

В рубашке отложения, быстро начнут нести дезинформацию. Я на выходе контрольки ставил трубку из фторопласта, в ней два контакта из нержавейки, переменку с генератора через конденсатор на транзистор, пока вода течёт, контакты замкнуты через воду. И прочищается легко.



[chebarik]

Термодатчик проще.



[avyurin]

Друзья, прошу прощения всем за ответы спасибо, но хотелось бы услышать ответ по существу где можно без ущерба засверлиться в верху крышки глушителя. Контролька и так видна, а лампы на приборке это для того случая если сзади много пассажиров и водитель её не видит, темно или тент. Вот такие условия эксплуатации....



[yoric]

Я тоже не по теме, но может поможет. А зачем именно вверху глушителя, если тем-ра не будет контролироваться? В любом месте, где есть давление.



[avyurin]

При не совсем хорошей помпе она может поднимать воду и она будет доходить до нижнего цилиндра и напор будет виден, даже хороший а вот верхний охлаждаться не будет, вот именно и смысл взять показания наличия воды в верхней точке, это гарантированно рабочая помпа и наличие охлаждения верхнего цилиндра, надеюсь смысл понятен. Вам спасибо за ответ.



[yoric]

Тогда да, это согласен. И дополнительно будет выгонять воздух из верхней точки.



[Влад 44]

смысл взять показания наличия воды в верхней точке,

сколько помню в детстве по Волге многие ходили с фонтанчиками контрольки, которая била вверх как у гидроциклов теперь. Сверлили контрольку именно в верхней точке блока и глушили штатную. Ни какой электроникой ни кто не заморачивался...



[chebarik]

сколько помню в детстве по Волге многие ходили с фонтанчиками контрольки, которая била вверх как у гидроциклов теперь. Сверлили контрольку именно в верхней точке блока и глушили штатную. Ни какой электроникой ни кто не заморачивался...

У меня так было сделано. В канал запрессовал кусок алюминиевой трубки, кончик торчал в отверстии колпака. И жигулёвский термодатчик в головке.



[chebarik]

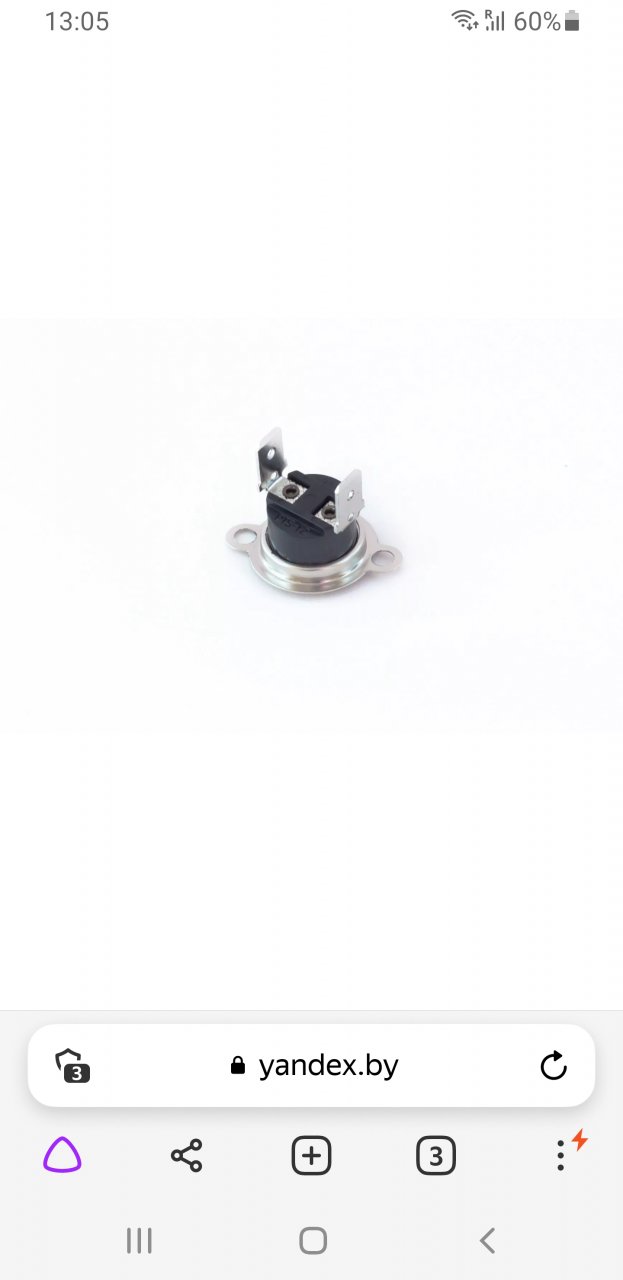

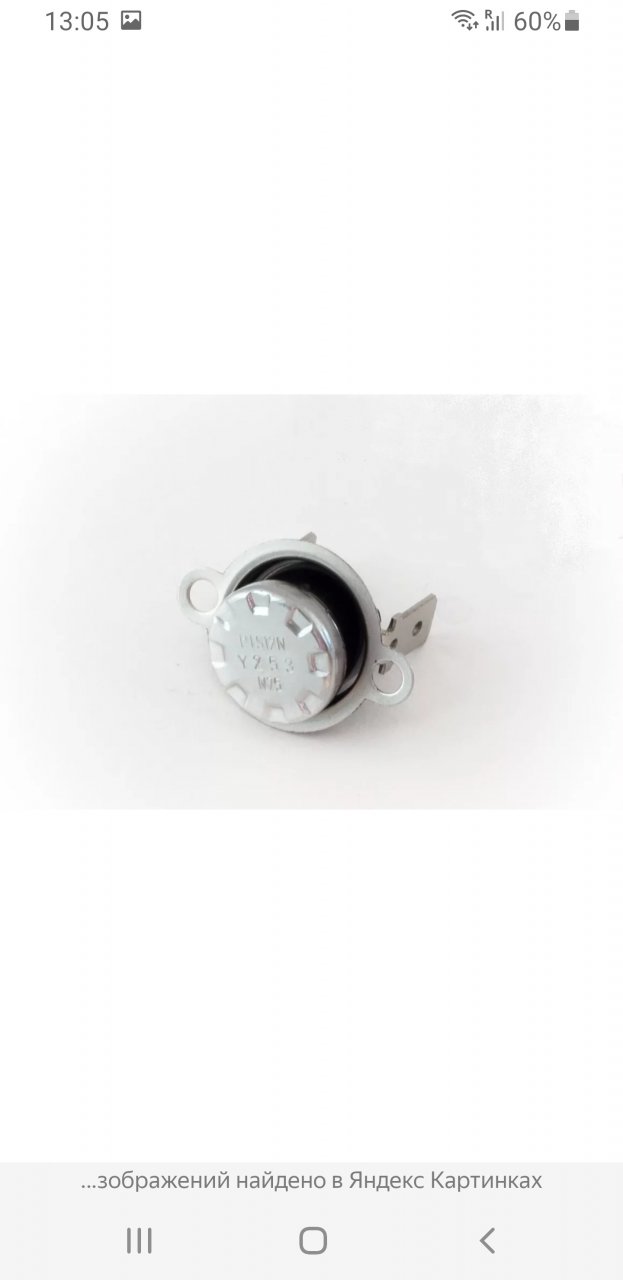

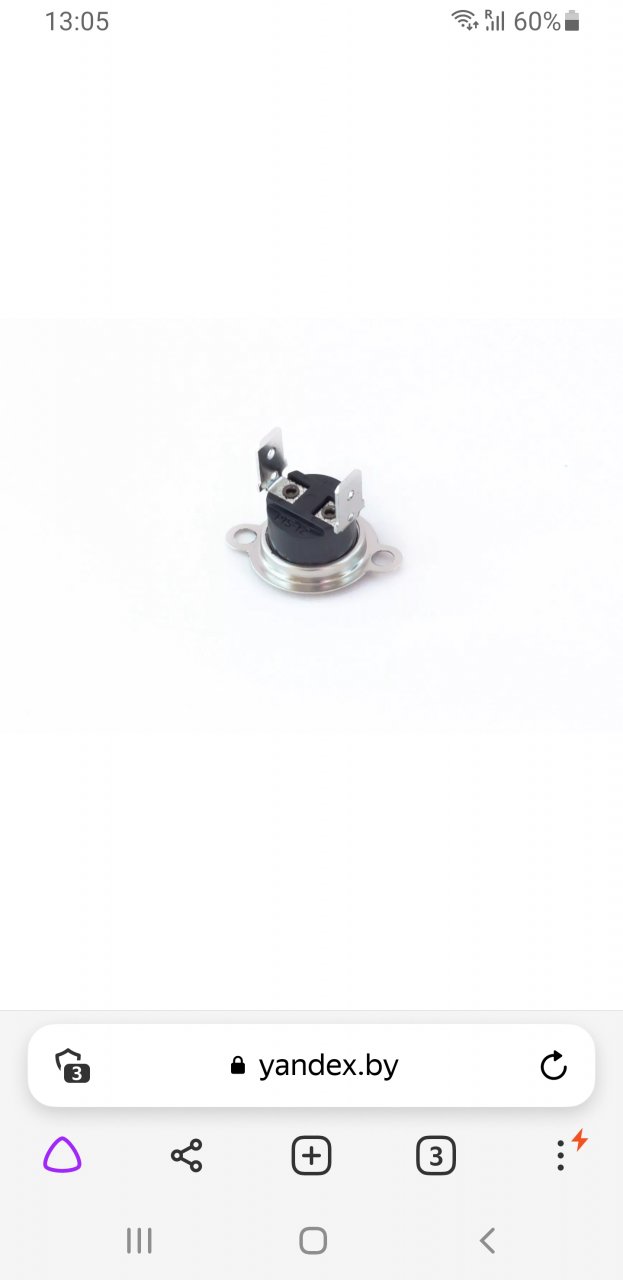

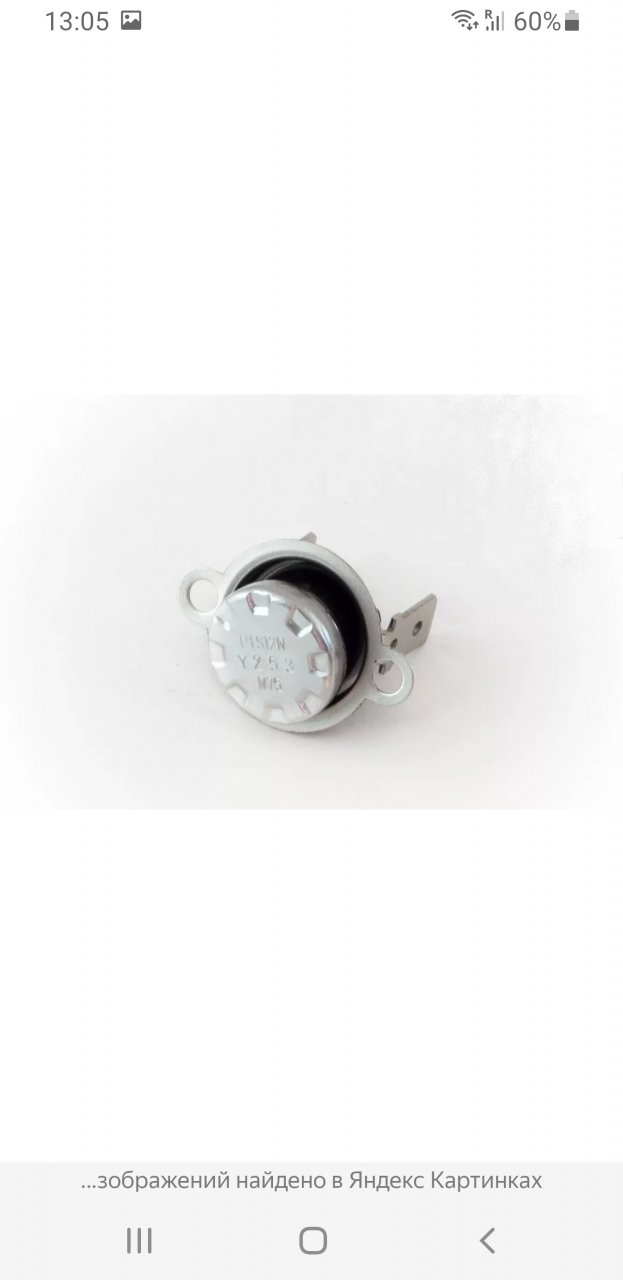

Сейчас на Али (и не только) продаются контактные датчики с любыми уставками. Как на размыкание, так и на замыкание контактов. Датчик на головку, зуммер с лампочкой на панель. И в каналы лезть не обязательно. Если Зажигание двухканальное, можно ещё цилиндр отключать. Как на иномарках.



[avyurin]

Прошу прощения, за советы спасибо но вопрос банально простой где просверлить, по поводу ответа что на Волге ходили у нас такое было в 1972 году реализовано поэтому что на что учился



[avyurin]

Сейчас на Али (и не только) продаются контактные датчики с любыми уставками. Как на размыкание, так и на замыкание контактов. Датчик на головку, зуммер с лампочкой на панель. И в каналы лезть не обязательно. Если Зажигание двухканальное, можно ещё цилиндр отключать. Как на иномарках.

Спасибо большое, вот это ценная информация.



[yoric]

(и не только)

Для уточнения - это любой лабаз, радиорынок, барахолка, контора по ремонту быт. техники. Или с чайника снять))



[chebarik]

Для уточнения - это любой лабаз, радиорынок, барахолка, контора по ремонту быт. техники. Или с чайника снять))

В чайнике на размыкание



[yoric]

В чайнике на размыкание

Для отрубания одного цилиндра может быть удобнее.



[Влад 44]

В чайнике на размыкание

Так пусть размыкает провод питания высоковольтного трансформатора.. Если одноканальная схема - сразу оба цилиндра заглушит, что небезопасно.



[chebarik]

Так пусть размыкает провод питания высоковольтного трансформатора.. Если одноканальная схема - сразу оба цилиндра заглушит, что небезопасно.

Кнопка стоп замыкает на массу. Напрямую или через диод. Размыкать не хорошо.



[yoric]

Размыкать не хорошо

Как раз с точки зрения надёжности хорошо, всегда контакты под контролем. А то надо срочно заглушить, а они окислились или вообще провод отвалился.



[chebarik]

Как раз с точки зрения надёжности хорошо, всегда контакты под контролем. А то надо срочно заглушить, а они окислились или вообще провод отвалился.

Ты, конечно, умнее конструкторов ПЛМ и прочей техники. Поэтому подумай еще раз.



[mura555555]

Просто датчик перегрева , подбирать по С° , и дешево ,и надежно,



[2С1]

Думается, датчик перегрева, самое простое и надёжное решение. Привинтить на верхний цилиндр, и нет проблем. А датчик напора, давления, режима движения ламинарный, турбулентный и прочее, лишнее.



[yoric]

Привинтить на верхний цилиндр

Нельзя, пока при отсутствии воды через воздух дойдёт от гильзы до датчика, успеет заклинить. Тепловая инерция называется)) На головку ещё куда ни шло, а самое лучшее на верх глушителя, уж он-то без воды раскалится моментом. Только чтобы выхлоп непосредственно контактировал, а не через воду.



[mura555555]

Нельзя, пока при отсутствии воды через воздух дойдёт от гильзы до датчика, успеет заклинить. Тепловая инерция называется)) На головку ещё куда ни шло, а самое лучшее на верх глушителя, уж он-то без воды раскалится моментом. Только чтобы выхлоп непосредственно контактировал, а не через воду.

На 25вихре стоит у меня прям на голове, вклеен на эпоксидку, там помойму и место под него есть,самая горячая точка в моторе , греется первоя в отсутствии или слабого напора, неговоря уже про бедность насыщения верхнего котла топливом
