всем привет, цена шайбы 2т.р. вроде есть за 1.100 но привозить не берутся.
развалилась шайба на гребном валу, может размеры есть у кого? или померить может кто если редуктор в разборе?
может есть такая шайба? могу купить.

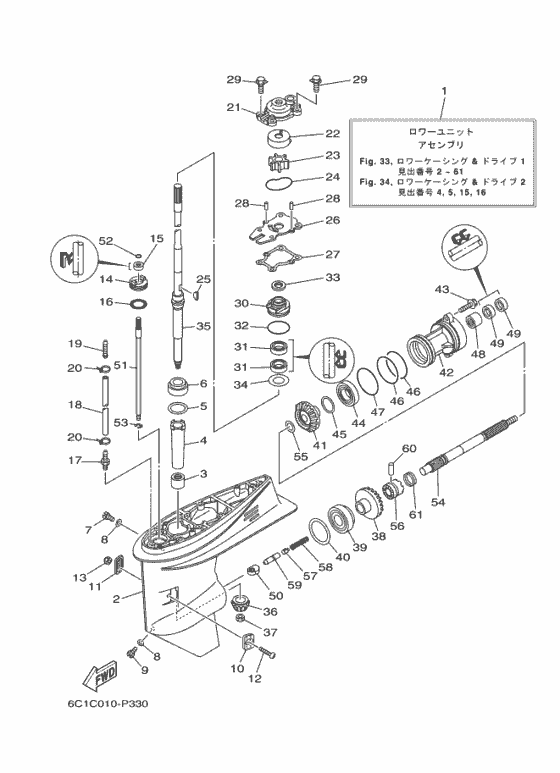

90201-22008-00 номер шайбы. на чертеже номер 55

с чего такая цена?


Вложения

РиО

капитан 1-го ранга
Регистрация
20.02.2018
Сообщения
1 641
Карма
428
Город
Пермь
Лодка
Обь
Мотор
хороший
Размер этой шайбы прост
  1. Внутренний диаметр шайбы это внешний диаметр гребного вала
  2. Наружный диаметр этой шайбы это внутренний диаметр посадочного места этой шайбы в шестерёнке задней передачи.
  3. Толщина этой шайбы - глубина посадочного места в шестерёнке задней передачи.
И последнее - можно взять любую сталь от 40х и выше. Закалить и отпустить примитивно.
Делал такое на ура.

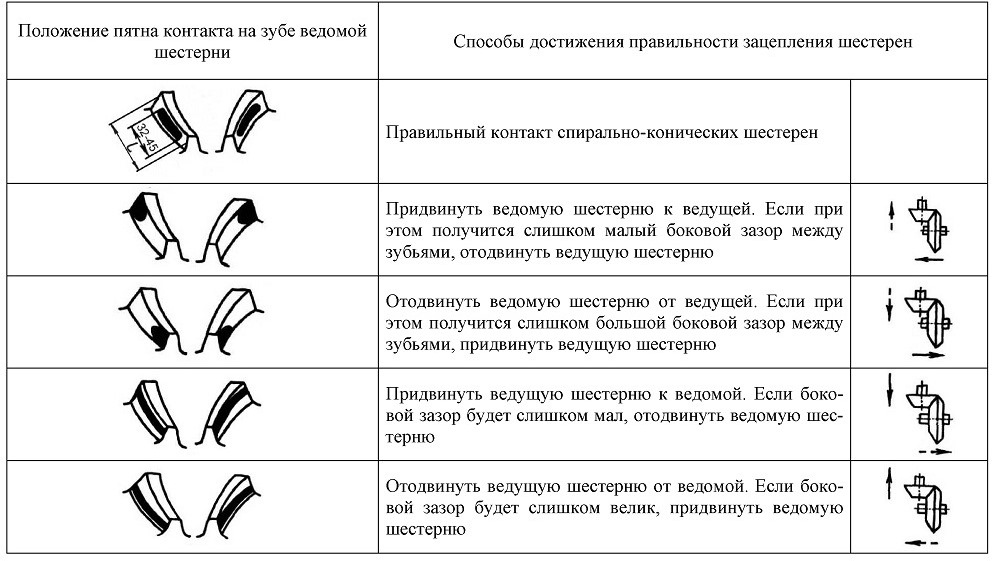

Пятно контакта шестерён от этой шайбы не зависит. Пятно контакта по шестерне передней передачи регулируется но это уже другая история )))
