Нужна схема коммутатора Yamaha 9.9 15 4-x тактный

[Dr_Off]

Нужна схема коммутатора для самостоятельного изготовления Yamaha 9.9 15 2-х цилиндровый 4-x тактный. Заранее спасибо всем откликнувшимся.



[Dr_Off]

Не уже ли никто не делал или не сталкивался с этим?



[ovchinnikov 1966]

Не уже ли никто не делал или не сталкивался с этим?

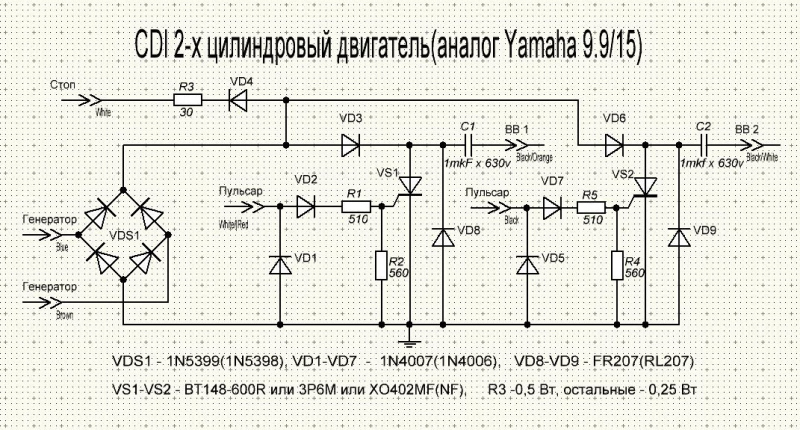

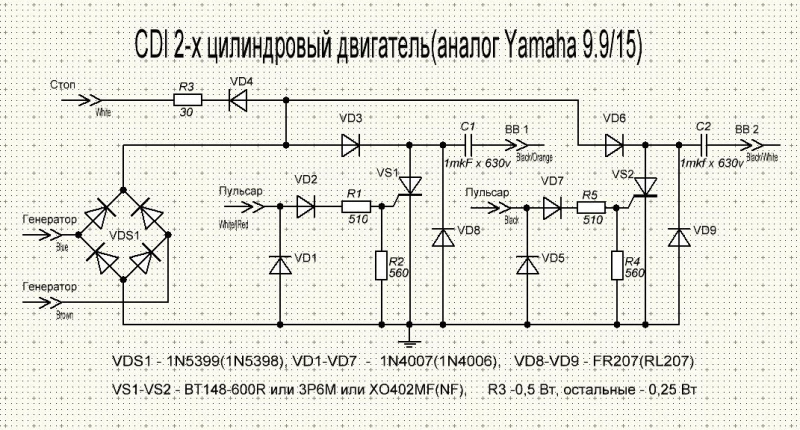

R2 и R4 поставить перемычку.



[Dr_Off]

R2 и R4 поставить перемычку.

Спасибо, но я эту схему собрал, а подключить не получается. Это же вроде как схема коммутатора для двухтактного двигателя. По всей видимости у меня катушка Pulser одна и подключена одна одним проводом на массу.

P.S. т.е. перемычкой соединить управляющие выводы тиристоров?



[Dr_Off]

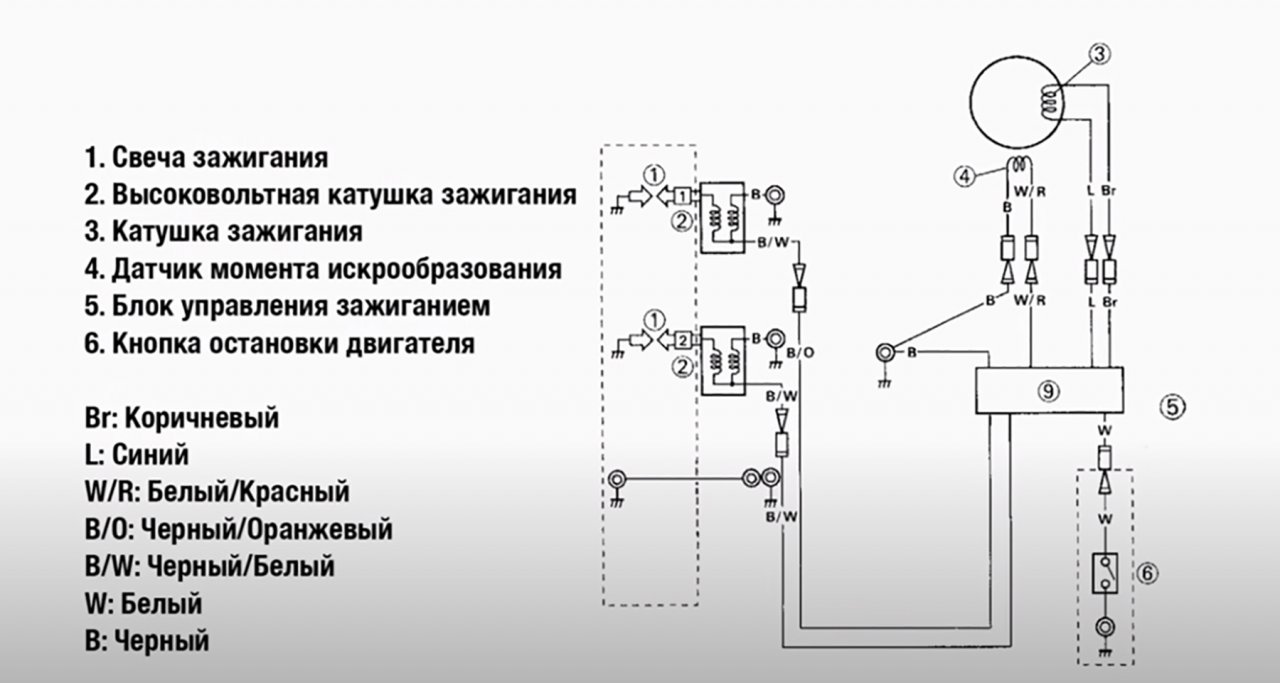

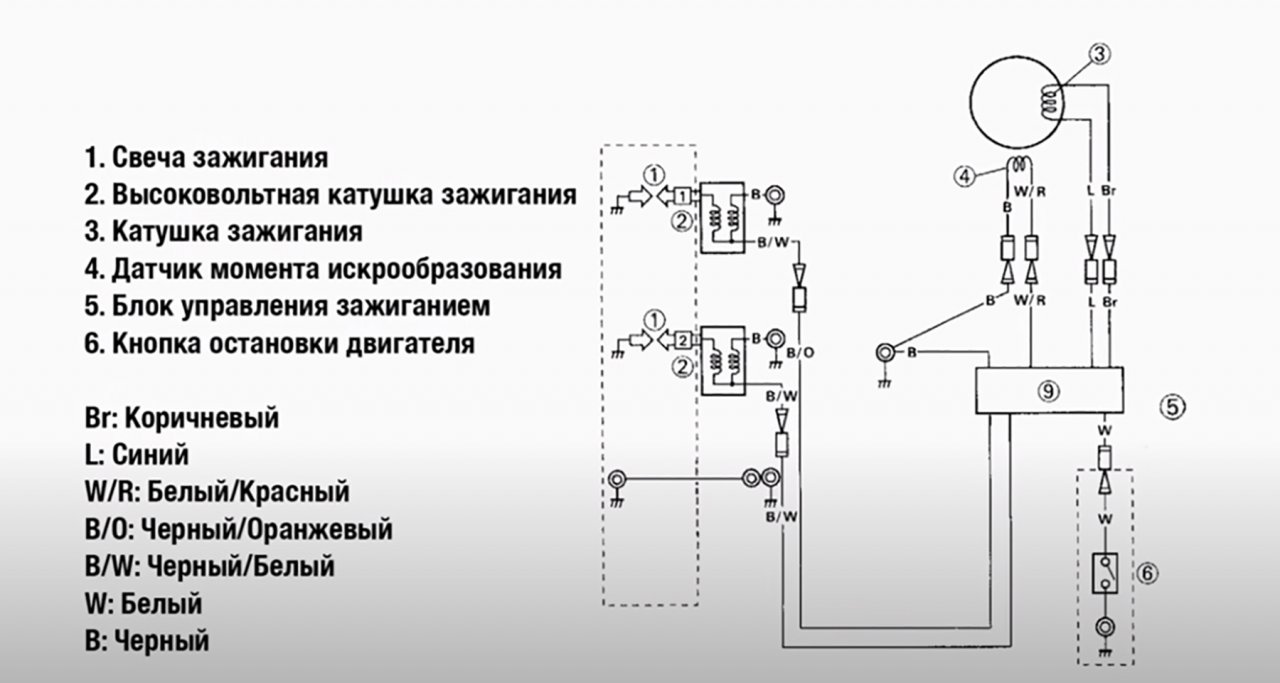

Схема типа этой. Очень похожа. Только еще есть розовый провод Oil pressure switch Lead Wire.
