доброго времени.
я хочу убрать старый и поставить новый тахометр.
у меня 60 FETL выпуск 2016 года.
имею  тахометр 6Y8T-01 квадратный, провод 6Y8 82521-41.
На данный момент на лодке стоит тахометр круглый без кнопок от мотора 50 2008г 4 такта карбюратор DETL  и провод от мотора к тахометру от этого же старого мотора.

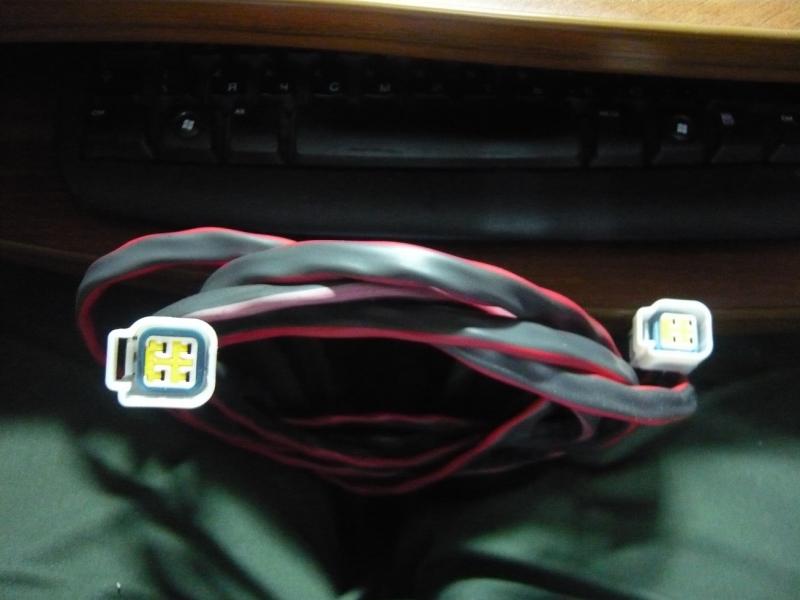

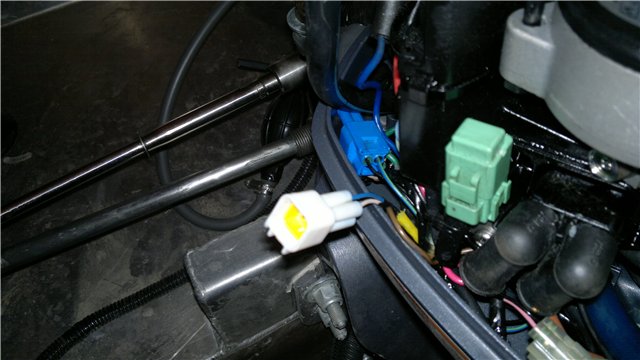

Поставил новый мотор и провод что был по цвету и разъему подошел в (1 фото) фишку мотора ( заглушка от фишки на 4, 5 фото) .
Все работает,показывает обороты и загораются контрольки тахометра от поворота ключа при запуске- как надо.

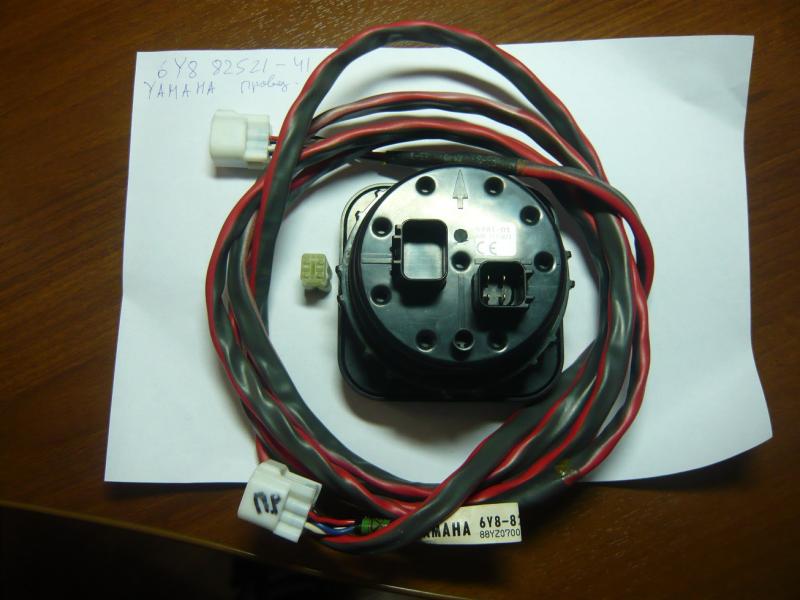

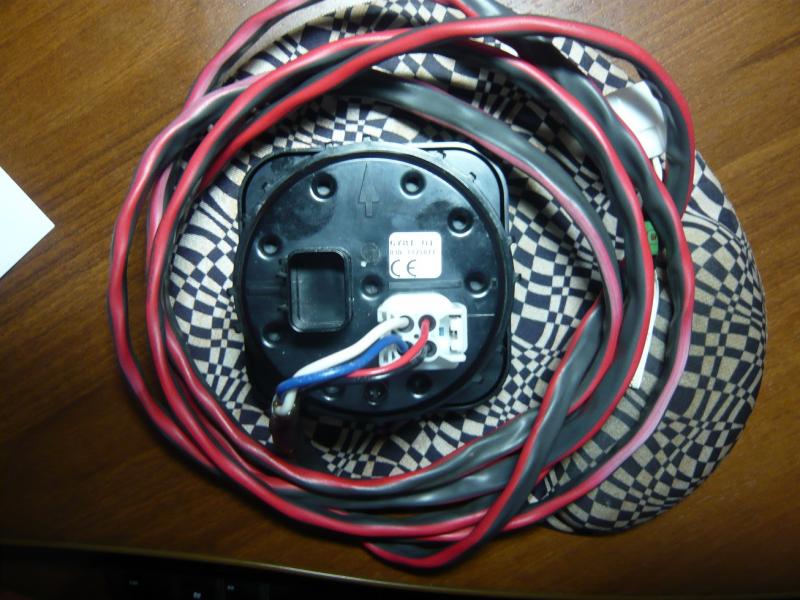

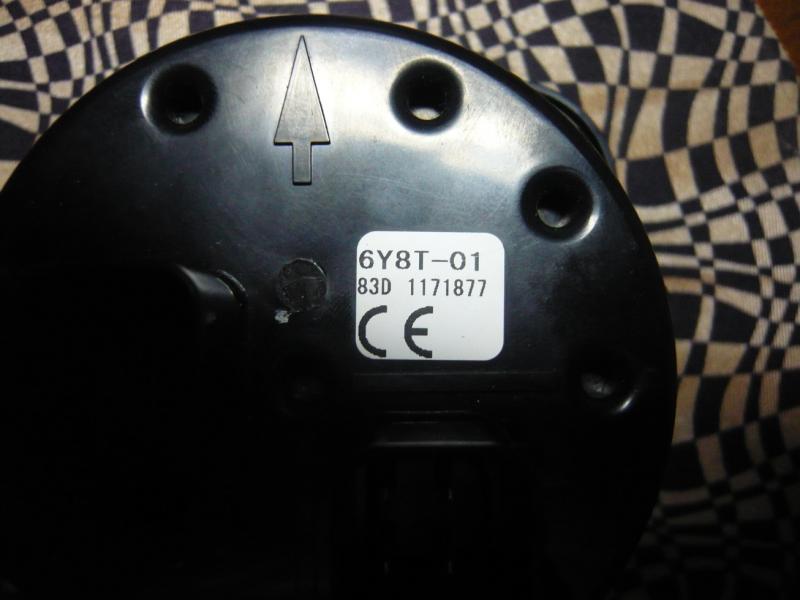

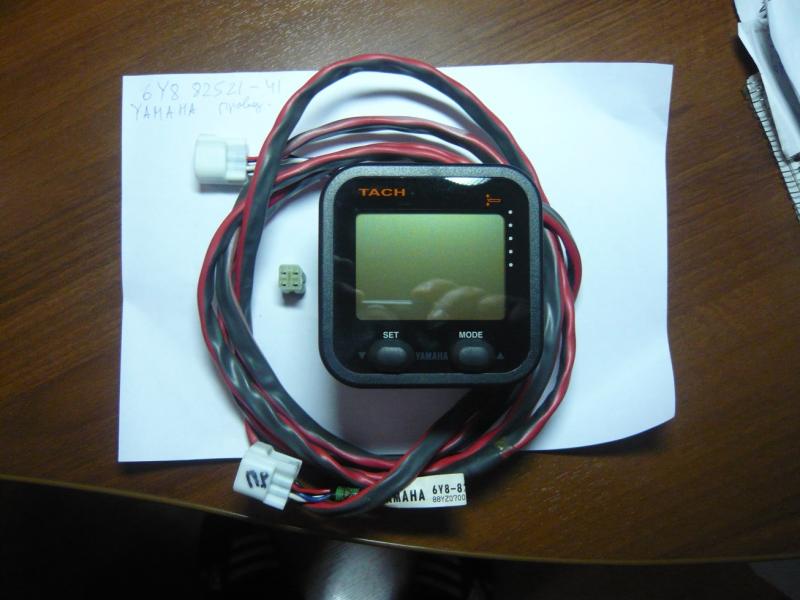

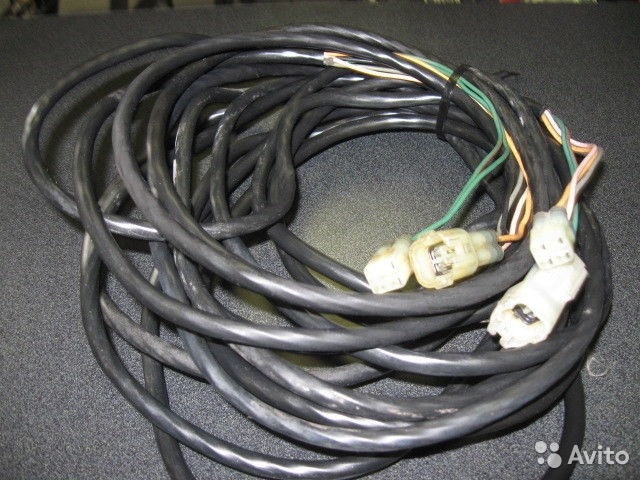

поставить решил новый тахометр квадратный 6Y8T-01 ( 5, 6 фото), но разъем от старого провода  не подходит к новому тахометру Тогда я взял новый провод ( 3 фото) 6Y8 82521-41- он подходит
 по фишке к новому тахометру, но не подходит к фишке мотора что на 1 фото.
На моторе есть белая фишка на 2 фото, которая подходит по цвету и разъему к новому проводу, но там только 2 жилы и понимаю что это информация.... Понимаю что надо еще жилы для плюса и минуса
и на подсветку прибора. Еще триммер ...Подскажи плиз что и как делать.

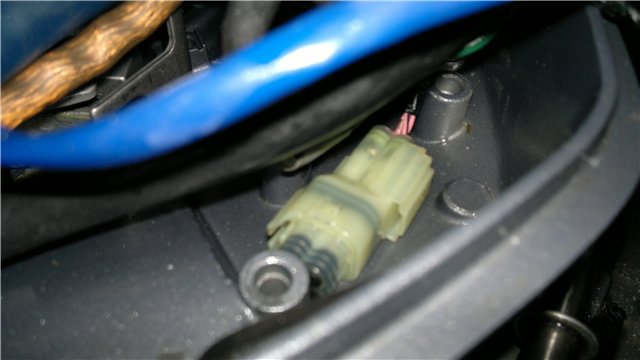

по сути надо маму на старом проводе зеленоватого цвета 68F-82553-80-00 ( 7 фото) перепаять на маму провода  6Y8 82521-41 ( 3 фото), а я распайку не знаю....


Вложения

Рудольф

капитан 1-го ранга
Регистрация
25.03.2011
Сообщения
2 239
Карма
136
Возраст
50
Город
Кстово Нижегородская область!
Имя
Рудольф
Лодка
Windboat 47 DC
Мотор
Ямаха-F60 CETL

sasha-bmw

матрос
Регистрация
04.04.2014
Сообщения
29
Карма
2
Город
москва
Имя
bob100
Лодка
волжанка 46 фиш
Мотор
ямаха 60 и тоха 5
Рудольф, а сам как подключил в двух словах....
там по схемам хабы, проводов куча...
Мне не нужны доп. функции. я откажусь от расхода топлива- и так вижу, от скорости- вижу по эхолоту, от давления воды и температуры воды. незнаю зачем они- был новый мотор суза 150, никогда не пользовался.
нужно только обороты, подсветка прибора, контроль неисправности мотора- давление и уровень масла, перегрев, попадание воды в систему бензопровода.
Думаю провода от мотора 4 жилы должно хватить, но как по жилам подсоединять еще не разобрался.
для управления оборотами в режиме тролинга дополнительно трех жильный проведу если понадобится и управление кнопку стеклоподъемника поставлю.


Рудольф

капитан 1-го ранга
Регистрация
25.03.2011
Сообщения
2 239
Карма
136
Возраст
50
Город
Кстово Нижегородская область!
Имя
Рудольф
Лодка
Windboat 47 DC
Мотор
Ямаха-F60 CETL
sasha-bmw сказал(а):
Рудольф, а сам как подключил в двух словах....
У меня не было пучка до мотора. Делал проводку согласно схеме.


sasha-bmw

матрос
Регистрация
04.04.2014
Сообщения
29
Карма
2
Город
москва
Имя
bob100
Лодка
волжанка 46 фиш
Мотор
ямаха 60 и тоха 5
там же в тахометре 4 контакта. на какой что подсоединял?
думаю информацию с белой фишки 2 жилы белфый и синий соответствкенно на тахометр вид сзади слева белый верх, синий низ. справа на тахом верх плюс, низ минус. у тебя как заведено?
Вот с подсветкой- она постоянная или на самом приборе функция влючения есть?


Рудольф

капитан 1-го ранга
Регистрация
25.03.2011
Сообщения
2 239
Карма
136
Возраст
50
Город
Кстово Нижегородская область!
Имя
Рудольф
Лодка
Windboat 47 DC
Мотор
Ямаха-F60 CETL
Вообще этот прибор на новом моторе подключается через хаб стр. 6-9


sasha-bmw

матрос
Регистрация
04.04.2014
Сообщения
29
Карма
2
Город
москва
Имя
bob100
Лодка
волжанка 46 фиш
Мотор
ямаха 60 и тоха 5
Рудольф сказал(а):
Вообще этот прибор на новом моторе подключается через хаб стр. 6-9
ненужен там хаб. так работать будет.


sasha-bmw

матрос
Регистрация
04.04.2014
Сообщения
29
Карма
2
Город
москва
Имя
bob100
Лодка
волжанка 46 фиш
Мотор
ямаха 60 и тоха 5
Рудольф сказал(а):
Три провода на машинку и один к мотору на трим.
вот это интересно. подробнее сможеш? насчет подсветки как сделал?


Рудольф

капитан 1-го ранга
Регистрация
25.03.2011
Сообщения
2 239
Карма
136
Возраст
50
Город
Кстово Нижегородская область!
Имя
Рудольф
Лодка
Windboat 47 DC
Мотор
Ямаха-F60 CETL
sasha-bmw сказал(а):
Рудольф сказал(а):
Три провода на машинку и один к мотору на трим.
Вот это интересно. Подробнее сможешь? Насчет подсветки как сделал?
Подсветку делал к бортовым огням. Можно питание сделать на машинку, чтобы при включении зажигания включалась подсветка. проводку делал по схеме которую я тебе привел!


sasha-bmw

матрос
Регистрация
04.04.2014
Сообщения
29
Карма
2
Город
москва
Имя
bob100
Лодка
волжанка 46 фиш
Мотор
ямаха 60 и тоха 5
Рудольф сказал(а):
sasha-bmw сказал(а):
Рудольф сказал(а):
Три провода на машинку и один к мотору на трим.
Вот это интересно. Подробнее сможешь? Насчет подсветки как сделал?
Подсветку делал к бортовым огням. Можно питание сделать на машинку, чтобы при включении зажигания включалась подсветка. проводку делал по схеме которую я тебе привел!
на какой контакт из четырех подключал подсветку? От тумблера бортовых огней запитал подсветку приборов? на тахометре на фото синий провод?
и на остальные три что подключал? куда?


Вложения

  • 76,2 КБ Просмотры: 1 182

Рудольф

капитан 1-го ранга
Регистрация
25.03.2011
Сообщения
2 239
Карма
136
Возраст
50
Город
Кстово Нижегородская область!
Имя
Рудольф
Лодка
Windboat 47 DC
Мотор
Ямаха-F60 CETL
По схеме синий подсветка. Черный масса. Красный плюс с машинки. Серый сигнал на тах. вообще такое ощущение чего то не хватает!


sasha-bmw

матрос
Регистрация
04.04.2014
Сообщения
29
Карма
2
Город
москва
Имя
bob100
Лодка
волжанка 46 фиш
Мотор
ямаха 60 и тоха 5
подсветка на квадратном отключается и включается на приборе кнопкой. поэтому скорей всего синий и серый с белой фишки мотора тянуть надо, а красный и черный с машинки. сам-то как делал?
что знающий народ скажет?
