AlexLee

капитан 3-го ранга
Регистрация
02.02.2016
Сообщения
740
Карма
18
Возраст
48
Город
Днепр
Имя
Александр
Лодка
Прогресс 2
Мотор
Нептун 23
kav75 сказал(а):
Я так понял, что два конденсатора ставили для двух ТЛМ, чтобы не покупать двухискровую ВВ катушку. Больше причин не вижу.
Нет, не для этого. Хоть один кондер, хоть два в параллель - они все равно работали одновременно. При двух кондерах увеличивалась емкость в два раза. И как показала практика - это не очень хорошо.
Вполне достаточно одного кондера на 1 mF.


kav75

капитан 1-го ранга
Регистрация
16.01.2010
Сообщения
2 733
Карма
1 238
Возраст
46
Город
Томск (Северск)
Имя
Алексей
Лодка
ПВХ Нерпа-3 (продана), Прогресс 4 есть.
Мотор
Вихрун 30, Ветерок 8М, Sea Pro 2.5, Yamaha 40 HEO
Да это понятно. Мож я не в курсях, к одному кондёру можно подцепить две ТЛМ?


AlexLee

капитан 3-го ранга
Регистрация
02.02.2016
Сообщения
740
Карма
18
Возраст
48
Город
Днепр
Имя
Александр
Лодка
Прогресс 2
Мотор
Нептун 23
kav75 сказал(а):
Да это понятно. Мож я не в курсях, к одному кондёру можно подцепить две ТЛМ?
На одноканальной схеме один кондер. И только один. Хоть на "двухискровую" катушку, хоть на две ТЛМ. Когда цепляют два кондера в параллель - просто увеличивают емкость накопительного конденсатора. Два параллельных кондера по 1 mF = одному в 2 mF. Но схематически ничего не поменяется.

Вот схема, где варианты с тлм, и с двухискровой катушкой обозначены:


kav75

капитан 1-го ранга
Регистрация
16.01.2010
Сообщения
2 733
Карма
1 238
Возраст
46
Город
Томск (Северск)
Имя
Алексей
Лодка
ПВХ Нерпа-3 (продана), Прогресс 4 есть.
Мотор
Вихрун 30, Ветерок 8М, Sea Pro 2.5, Yamaha 40 HEO
Понял, спасибо!


exciterx

матрос
Регистрация
28.09.2016
Сообщения
22
Карма
1
Город
Helsinki
Имя
Vladimir
Лодка
Buster RS
Мотор
Mariner / Yamaha 40 (6e9)
nogach сказал(а):
Жалко тема заглохла. У меня тоже вопрос по старой Ямахе 40 л.с. с родным статором вот такого типа-



т.е. контактная схема. В конце сезона были некоторые проблемы и когда искал онлайн магазин, где заказал конакты и конденсаторы, наткнулся вот на такой статор с импульсной катушкой



Понятно, что ещё нужен блок CDI_ , но интересует другое, как реализуется искра на 2 цилиндра. В первом случае всё понятно 2 цилиндра-2 прерывателя. А во втором 2 цилиндра но 1 импульсный датчик или здесь другая конструкция маховика? У меня такой же маховик внутри, как на фото Nr-3 AlexLee
Всем добрый день!

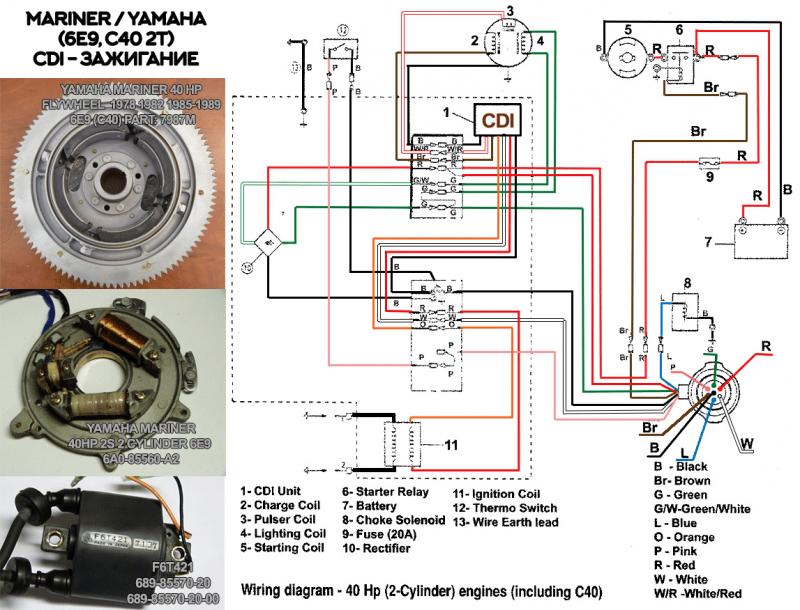

Как вам уже ответили, искра 2 раза за такт в оба цилиндра. Да, маховик одинаковый вроде как, так что только блока CDI не хватает вроде как. Вот схема, там только 1 провод не тем цветом помечен (черный а не красный) что на ВВ катушку идет.


У меня тоже возник вопрос, снял маховик, чтоб заменить верхний сальник, и подумал а нет ли возможности увеличить мощность "световой" намотать/домотать? Насколько знаю она выдает до 40w. хотелось бы увеличить ее мощность.
Как правильно это можно сделать? увеличить количество витков или сделать еще одну обмотку?

У меня схема 1 в 1 как на второй фото (CDI).


Вложения

Александр Тер

пассажир
Регистрация
09.04.2017
Сообщения
1
Карма
0
Город
Щельяюр
Имя
Александр Терентьев
Лодка
Обь3
Мотор
Сузуки
Добрый день, вопрос, есть ли электрическая схема блока CDI для Хонда 20, или возможен аналог который можно на нее поставить. Скоро сезон, а друг без мотора остался из за этого блока....


Roling

матрос
Регистрация
21.05.2015
Сообщения
24
Карма
1
Город
Владимирская обл, г Гусь-Хрустальный
Лодка
Bayliner
Мотор
Mercury

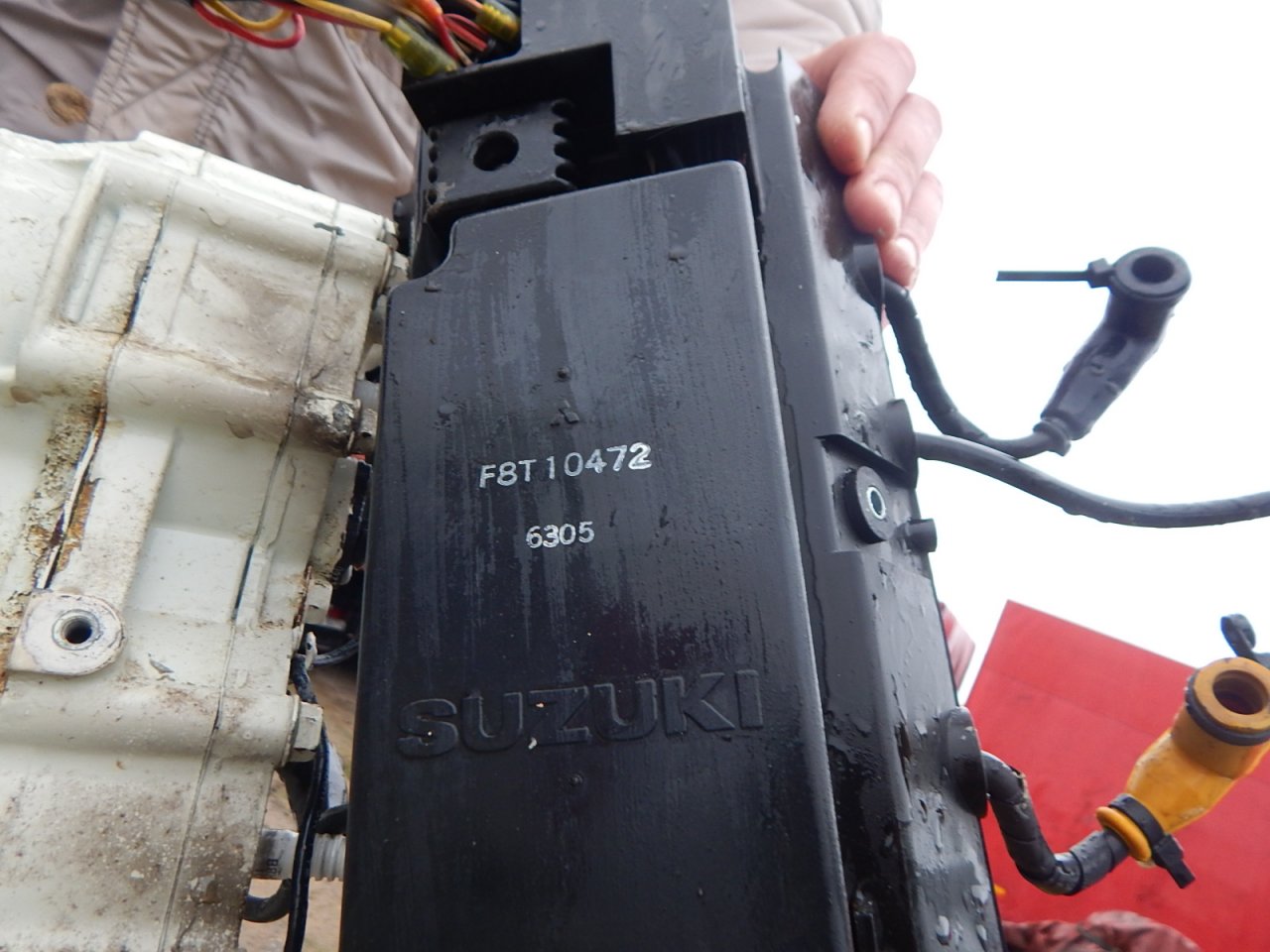

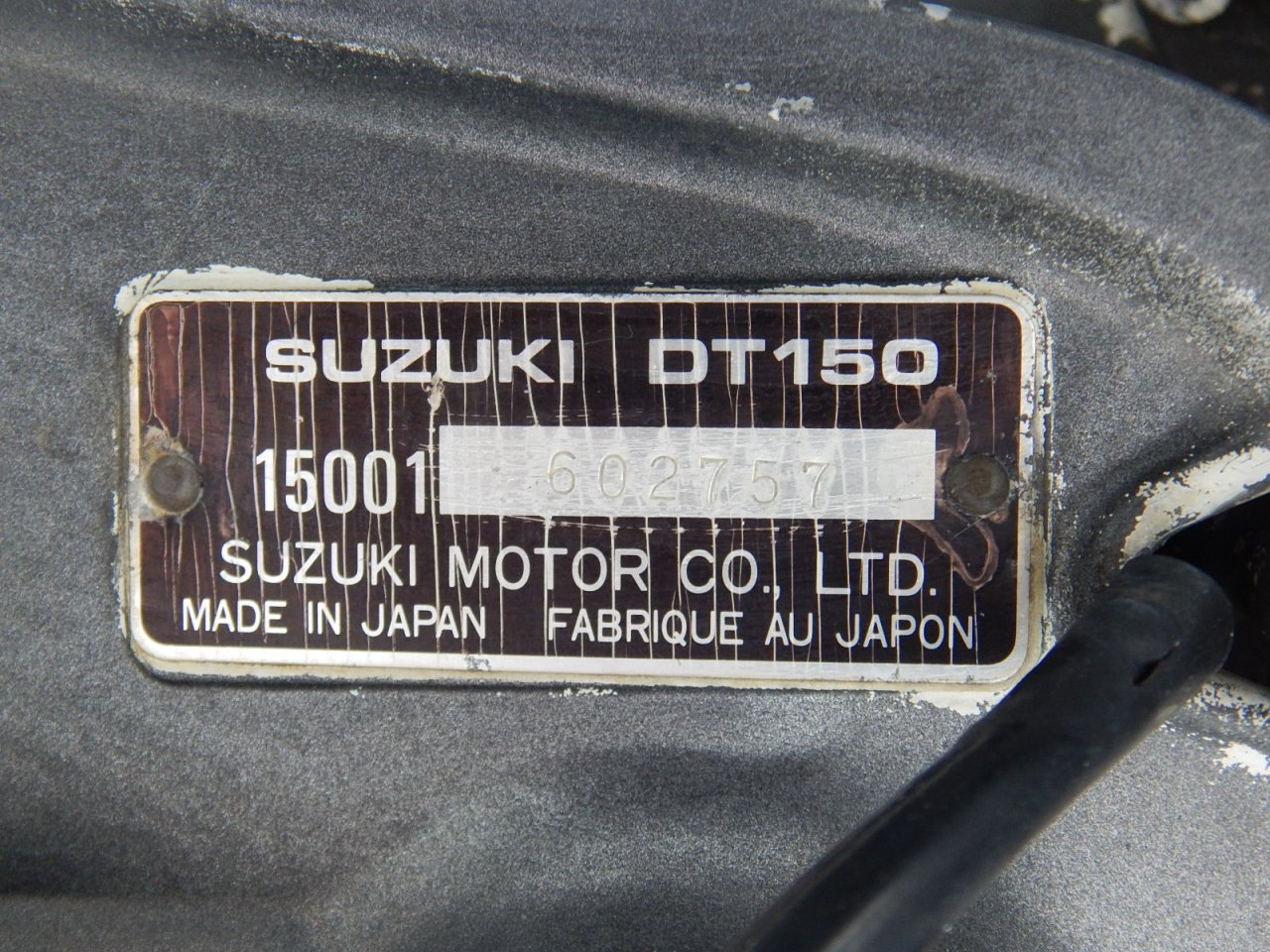

Добрый день. Требуется ремонт коммутатора от SUZUKI DT 150, 1989 г.

Подскажите кто-нибудь, кто может отремонтировать ???

8.926. 9420685 Вайбер/Ватсап


Вложения

Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
5 312
Карма
1 435
Возраст
58
Город
Москва
Имя
Сергей
Лодка
А нету.
Мотор
Тоже нету.
На 100% сказать нельзя, если умерла силовая часть, то в большинстве случаев можно, если мозг, то всё плохо.
Что коммутатор перестал делать ?
Искры нет на всех цилиндрах ?


Temiy

пассажир
Регистрация
31.08.2019
Сообщения
2
Карма
0
Город
Чарджоу
Лодка
Прогресс 3
Мотор
Yamaha 40
Re: Ремонт электронных систем зажигания различных ПЛМ.

Ямаха 40 (sail 40) перемотка, очень частая болезнь...
162110

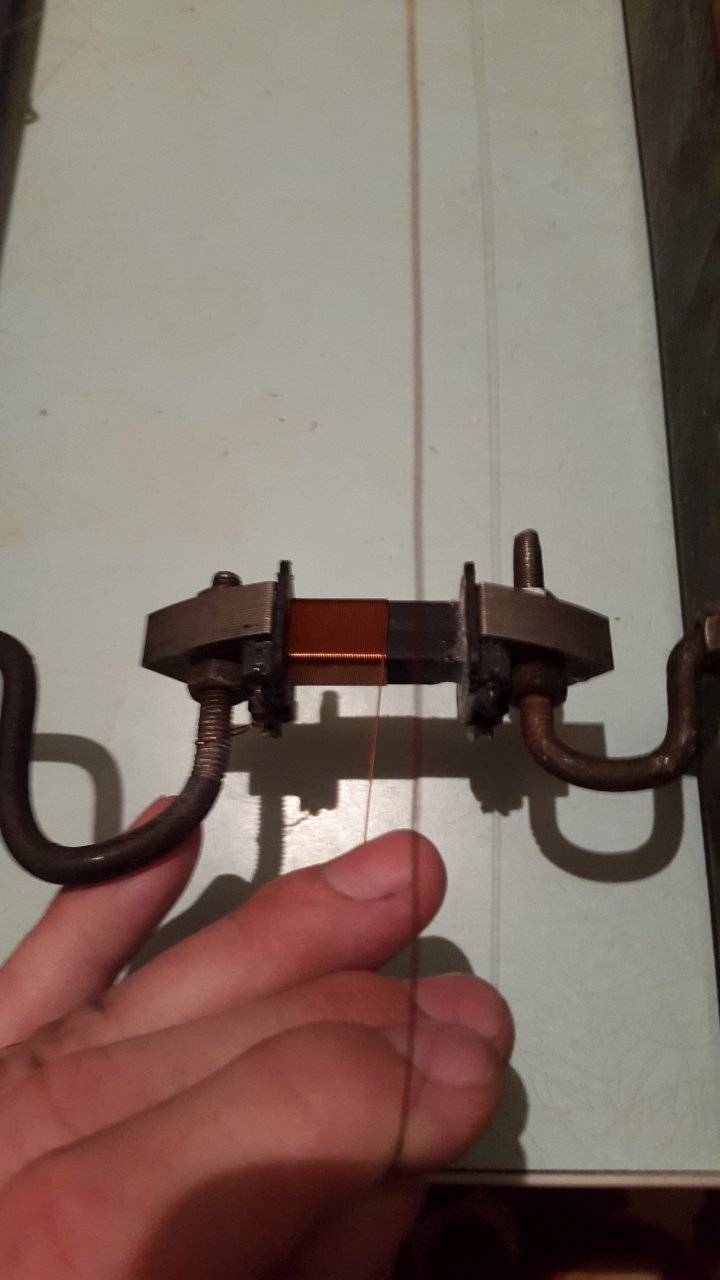

Тоже мучался много лет назад,но подобрал другого сечения провод и количество.Работает надёжно.Даже на заказ перематываю.И станочек собрал,без него никак.Но подбирал очень долго и с огромными затратами нерв.В общем подойдёт пэв от 0.30 до о.35.Я использую сейчас 0.32,количество витков не могу сказать,мотайте 13 слоёв виток к витку.Все пашет годами,проверено!Может кому помог.


Вложения

Последнее редактирование:

DimDim1

пассажир
Регистрация
01.07.2020
Сообщения
4
Карма
0
Город
Newtown
Лодка
Тайга-270Р
Мотор
bf50a

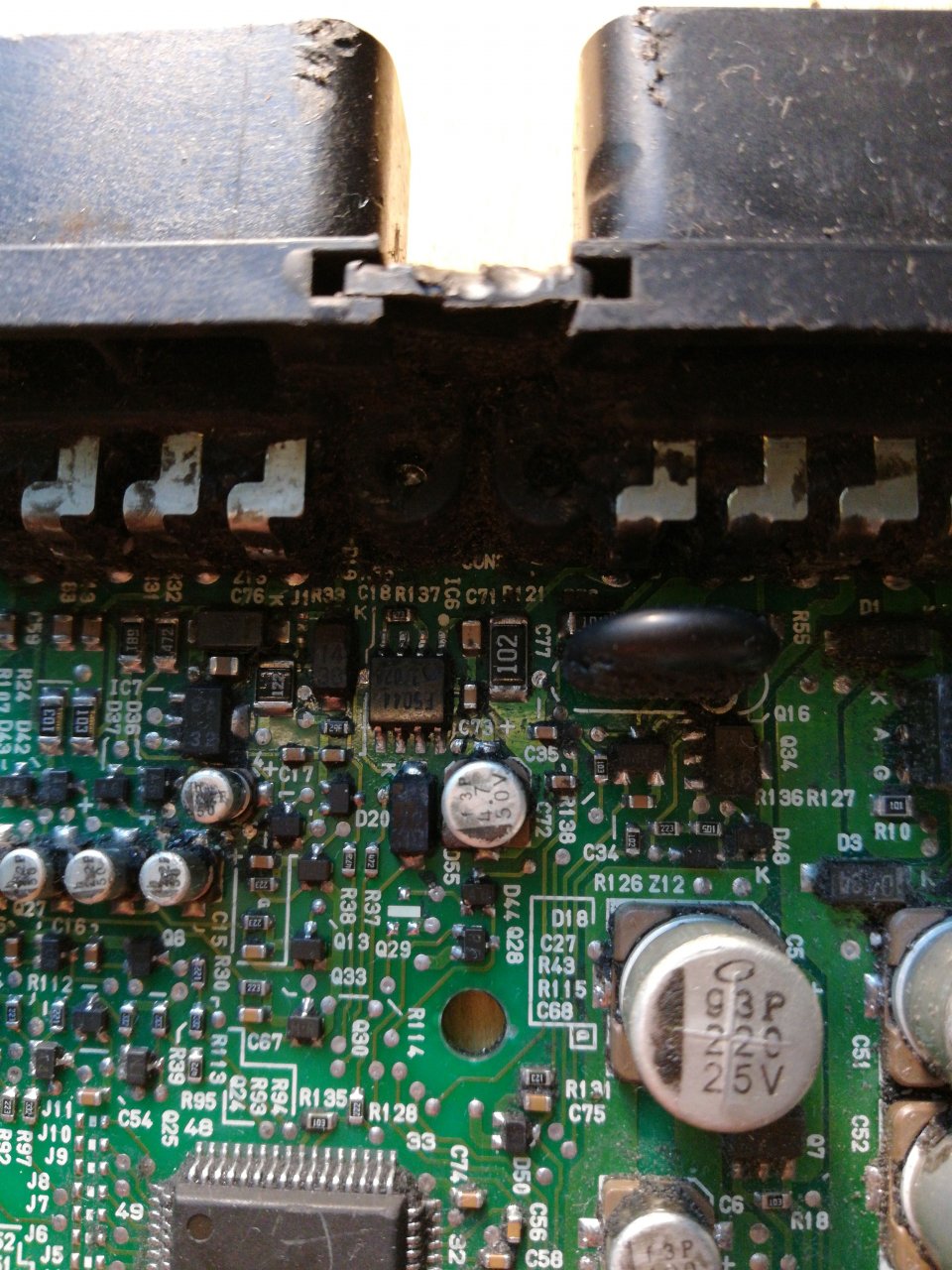

никто не поможет с блоком 30400-zw4-h01?выгорел q29,маркировка стерта.рядом q28 pf.Вроде как стабилитрон.Может кто знает что это?
спасибо


yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
4 810
Карма
354
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
Ну если дадите больше подробностей, мотор цил/такт, фото в общем и подробно, схему цепи, может поможем.


DimDim1

пассажир
Регистрация
01.07.2020
Сообщения
4
Карма
0
Город
Newtown
Лодка
Тайга-270Р
Мотор
bf50a
мотор bf50a, схемы нет.Могу фото платы


DimDim1

пассажир
Регистрация
01.07.2020
Сообщения
4
Карма
0
Город
Newtown
Лодка
Тайга-270Р
Мотор
bf50a

yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
4 810
Карма
354
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
А что с мотором-то, как проявляется? Думаю, нет тут таких, который по номеру блока и элемента сразу назовёт. Много вариантов, что это может быть. Куда идут дорожки с него? И как выгорел, прямо в уголь? Или лучше к местному кулибину.


DimDim1

пассажир
Регистрация
01.07.2020
Сообщения
4
Карма
0
Город
Newtown
Лодка
Тайга-270Р
Мотор
bf50a
не в уголь но в дыру


Gregoriy

пассажир
Регистрация
02.12.2016
Сообщения
2
Карма
0
Возраст
67
Город
Москва>Борисоглебск>НВ
Имя
Григорий
Лодка
Тракер 16ВТ
Мотор
М60

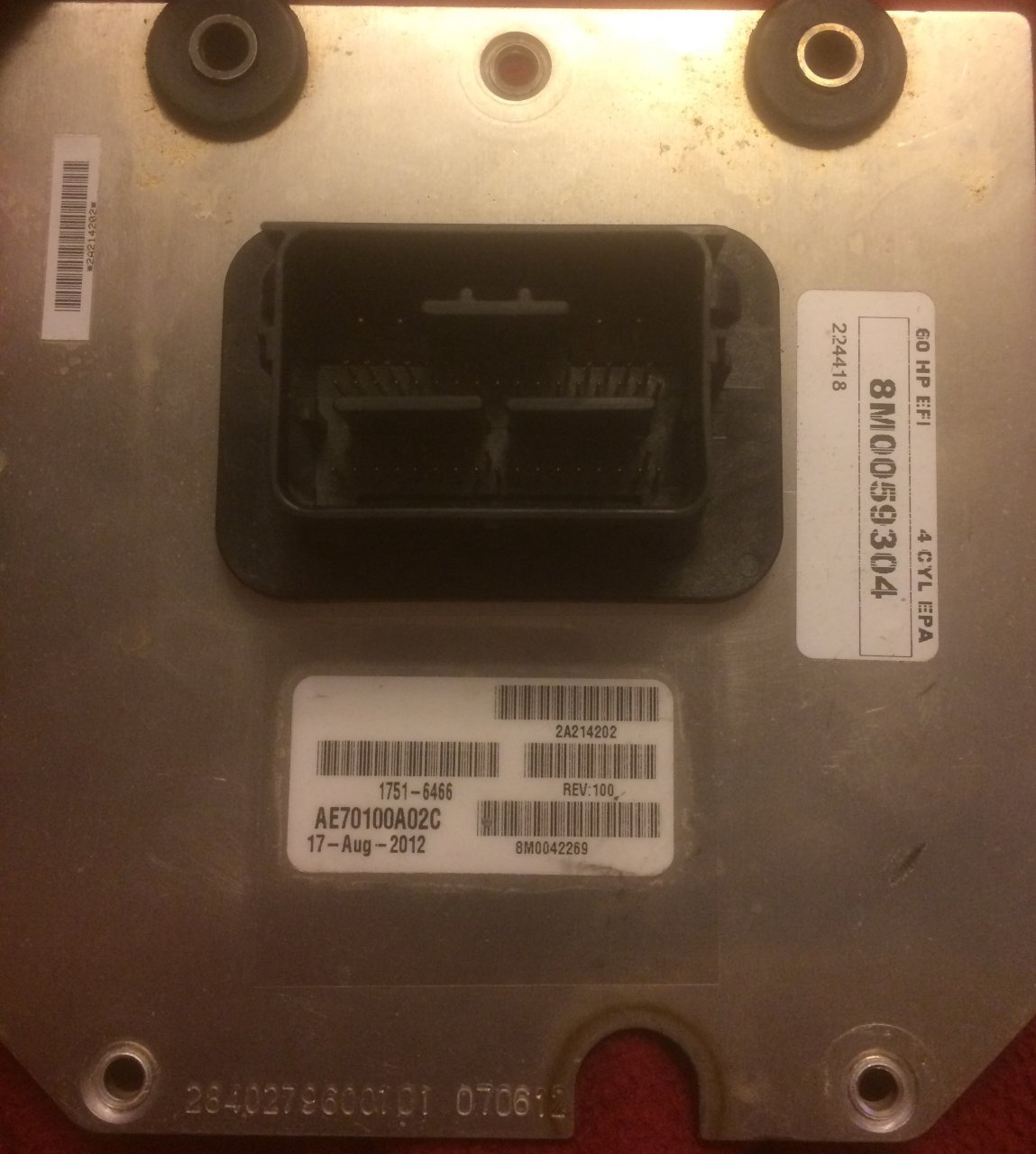

Здравствуйте, други! В дерево, стоявше рядом с лодкой, ударила молния. Сгорели предохранители и отказал ЭБУ (Мерк 60 4т). Предохранители поменял, на другом ЭБУ все работает. Кто может посмотреть на предмет ремонтопригодности? Внешних повреждений нет, горелым не пахнет, но на зажигание и подачу топлива сигналы не подавал...


Вложения

Alexey_8989

капитан 3-го ранга
Регистрация
18.03.2017
Сообщения
542
Карма
182
Возраст
35
Город
Kremenchuk Ukraine
Имя
Алексей
Лодка
Прогресс 2 , Storm ST -249
Мотор
Вихрь 25 - 2шт , Вихрь -30 и Вихрь 20

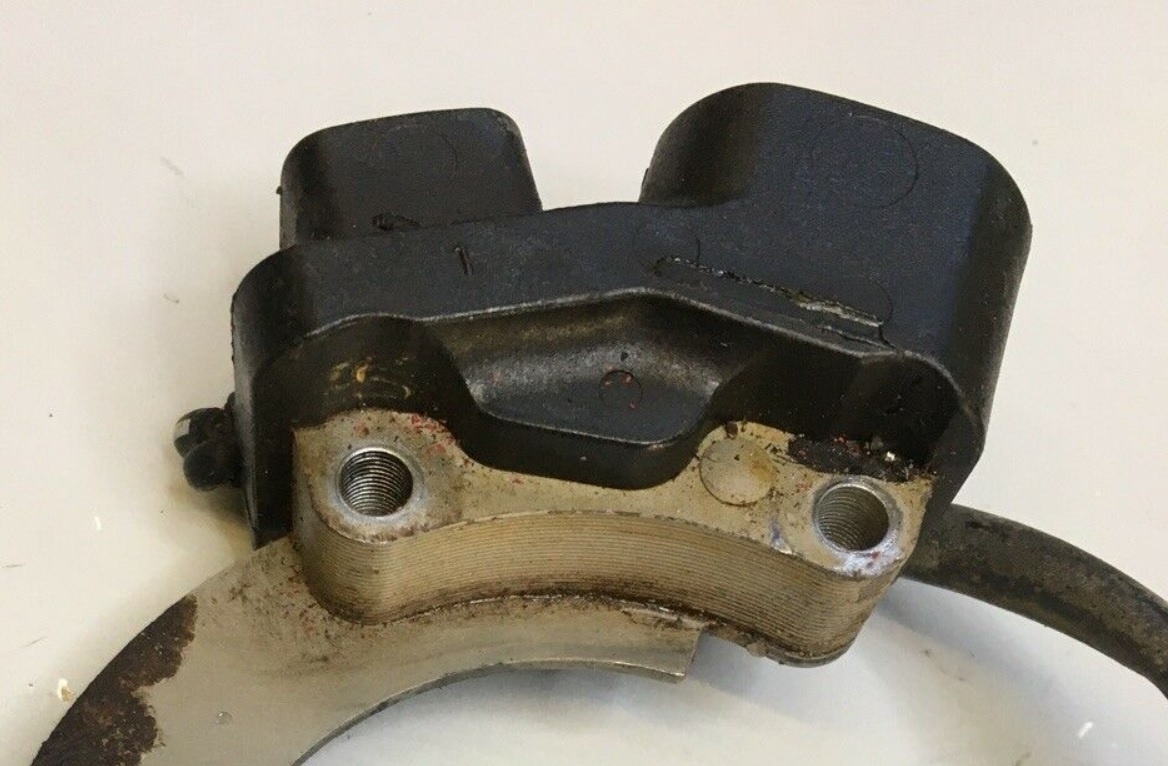

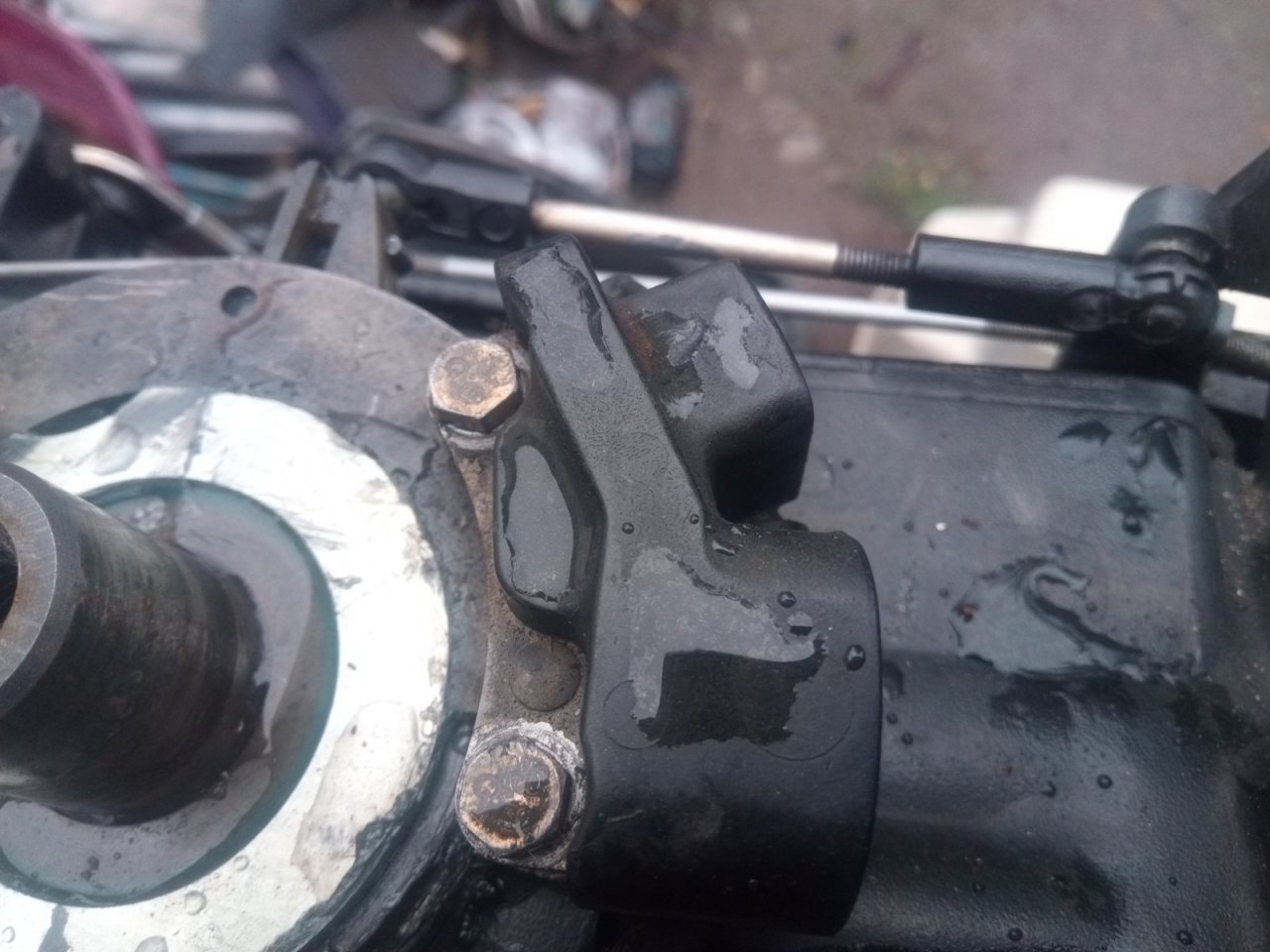

Добрый день. Нужна Ваша помощь. Попросил товарищ перемотать скорее всего сгоревшую катушку на Мерке 25. Катушки зажигания залиты черным пластиком ( фото ниже).. Перелопатив интернет нашел его парт номер и аналоги :

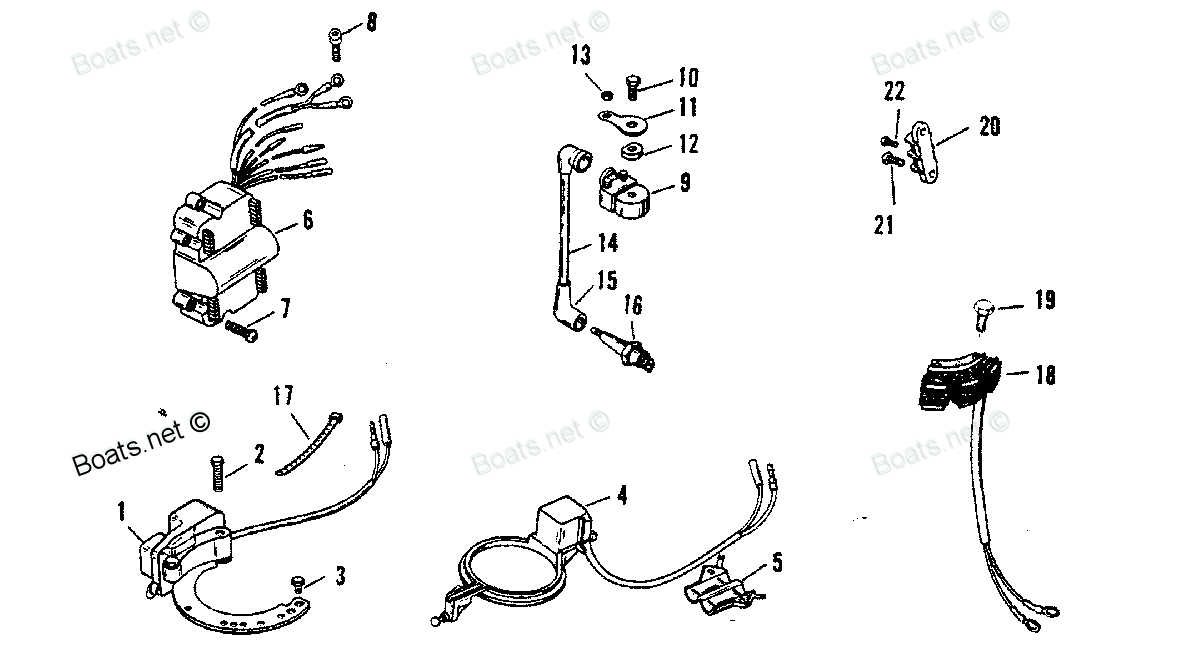

86617A2 86617A3 86617A5 86617A9 86617A11 86617A13 86617A17 86617A20 6hp-40hp Merc - Marin

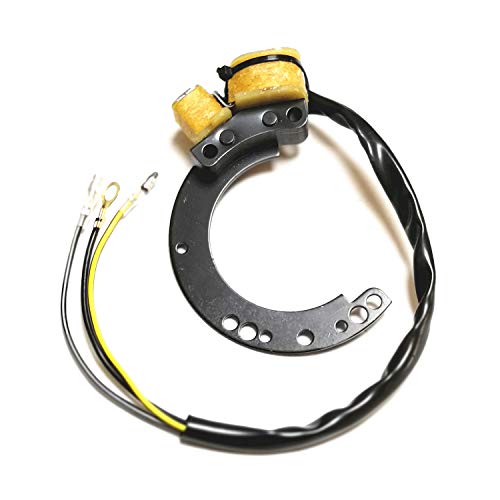

Все эти зажигания имеют общий провод - масса ) т.е там три провода , ( фото ниже) а на этом моторе 2 провода. ( фото прикрепляю).
Прозвонив тестером один провод датчика с массой ( монеткой) , показало 140 Ом. Накопительная не звониться совсем.
Я правильно понимаю , что на моем зажигании общий провод припаян или сидит под пластиком на массе , а накопительной катушке хана.?
Вопрос , кто может подсказать каким проводом мотать накопительную катушку и сколько витков ? Нормальное ли сопротивление датчика ? , подключение этих катушек аналогично вихревскому эсз ? ( общий провод на массу ?
Спасибо.
206188
206189
206189
206190
206192


Alexey_8989

капитан 3-го ранга
Регистрация
18.03.2017
Сообщения
542
Карма
182
Возраст
35
Город
Kremenchuk Ukraine
Имя
Алексей
Лодка
Прогресс 2 , Storm ST -249
Мотор
Вихрь 25 - 2шт , Вихрь -30 и Вихрь 20
Катушки обе работают, нет искры все равно. Причина в коммутаторе. Нет случайно схемы?


hrolic

ст. матрос
Регистрация
24.06.2016
Сообщения
47
Карма
0
Город
хмао
Лодка
Казанка 5м2, Нептун
Мотор
Evinrude BE50BEEDS, Yamaha 25
Re: Ремонт электронных систем зажигания различных ПЛМ.

Хонда 15, ремонт ЭБУ.
вот как эту черную напасть удалить из корпуса? поковыряться в схеме чтобы...


Alexey_8989

капитан 3-го ранга
Регистрация
18.03.2017
Сообщения
542
Карма
182
Возраст
35
Город
Kremenchuk Ukraine
Имя
Алексей
Лодка
Прогресс 2 , Storm ST -249
Мотор
Вихрь 25 - 2шт , Вихрь -30 и Вихрь 20

Alexey_8989

капитан 3-го ранга
Регистрация
18.03.2017
Сообщения
542
Карма
182
Возраст
35
Город
Kremenchuk Ukraine
Имя
Алексей
Лодка
Прогресс 2 , Storm ST -249
Мотор
Вихрь 25 - 2шт , Вихрь -30 и Вихрь 20

hrolic

ст. матрос
Регистрация
24.06.2016
Сообщения
47
Карма
0
Город
хмао
Лодка
Казанка 5м2, Нептун
Мотор
Evinrude BE50BEEDS, Yamaha 25
нет. не вытечет. состояние между смолой и пластилином.
блин... это ж "сопли" ))))))))
в общем я понял, на сгоревшем, висит такая не жидкая не твердая в месте пожара, как потек...
мда, придется повозиться значит .


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
5 312
Карма
1 435
Возраст
58
Город
Москва
Имя
Сергей
Лодка
А нету.
Мотор
Тоже нету.
Температуру лучше выставить меньше 200 градусов, что бы детали не отпаялись, и не перегреть полупроводники, у них при температуре корпуса тоже размягчаются и легко повреждаются.


simply man

капитан-лейтенант
Регистрация
26.06.2012
Сообщения
431
Карма
358
Возраст
41
Город
Пермь
Имя
Дмитрий
Лодка
Прогресс 2м (был), Николь-Фаворит 1
Мотор
Suzuki DT30RS (был), Yamaha F115AETL
Подскажите плиз знающие люди, есть Сузуки DT30RS, система зажигания у него CDI с фиксированным положением датчика, то есть УОЗ меняется самим блоком. Может ли УОЗ плавать на одних и тех же оборотах? Или там такое устройство что это технически невозможно?
