Ремонт редуктора на Yamaha 30HMH

[Дмитрий 2008]

Накрылся редуктор на Yamaha 30HMH - слизало зубья шестерни переднего хода. Пожалуйста помогите найти сервис мануал по данному мотору. не знаю как правильно выставить зазор регулировочными шайбами и дефектовку подшибников.



[ELEKTRIK 71]

Ищи на этом сайте, и инструкции есть и мануалы в картинках , я себе тут и слил.



[Дмитрий 2008]

Есть но не на тридцадку, к сожалению... Кто разбирал , ремонтировал подскажите....



[Дмитрий 2008]

Точнее сервис-мануала нет...Есть только каталог и электрика..



[луха]

Есть но не на тридцадку, к сожалению... Кто разбирал , ремонтировал подскажите....

по принцыпу любого другова ремонтируется и 30-ка главные размеры выбиты на корпусе.



[Дмитрий 2008]

ну да, принцип должен быть одинаковов, просто я не когда не ремонтировал...теоритически примерно понимаю как ... а практически не пробовал.. сегодня отмою корпус и посмотрю...



[Дмитрий 2008]

Вопрос:
1. Как выставить зазор регулировычными шайбами? Какой должен быть?
2.Дефектовка конического и игольчатого подшибника?
3.Как вставить фото в форум?



[Дмитрий 2008]

На корпусе ничего не нашел....



[Дмитрий 2008]

не могу выложить фотки... люди помогите :!: :!: :!:



[sergey081965]

Зайди на форум, там есть тематический форум "обсуждение сайта", а в нем тема "как добавить вложения". очень подробно и просто. удачи!



[луха]

Вопрос:
?
2.Дефектовка конического и игольчатого подшибника?

друг,а ты уверен что справишся,если задаёщ такие вопросы..



[Дмитрий 2008]

уверен, просто хочу все сделать по сервис мануалу (которого нет ) и чтото то не сильно хочется выкидывать на ветер десять тысяч рублей.. вместо того чтобы попрекать лучше помогли бы советом..а то получается не форум, а игра в одни ворота..



[lednic606]

Тёзка,данные по зазорам (тепловым и т.д.) в основном одинаковые - особого "загона" нет :

Зазор в зацеплении шестерен редуктора.
мм
0.13 - 0.25

Минимальный зазор между стаканом редуктора и гребным винтом.
мм
0.8

Осевое перемещение гребного вала.
мм
До 2

Принцип регулировки редуктора у всех одинаковый оч просто описано про Вихрь (ГУРУ Р.В.Сташкевич - рулит):
http://www.vodnyimir.ru/Regulirovka_red ... _Vihr.html
Там же регулировка "пятна контакта" зубьев шестерен :
http://www.vodnyimir.ru/Chto_nujno_znat ... _Vihr.html . Удачи! .



[Дмитрий 2008]

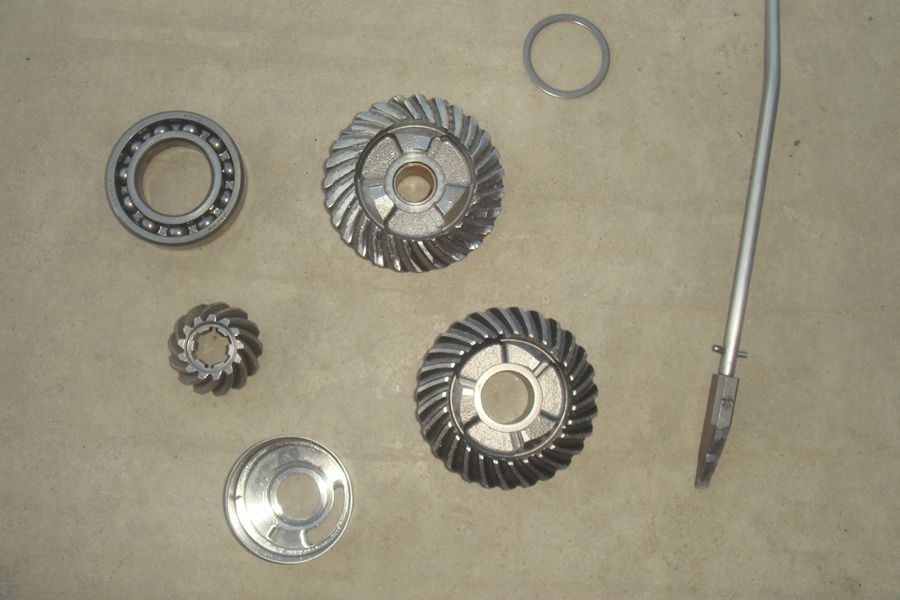

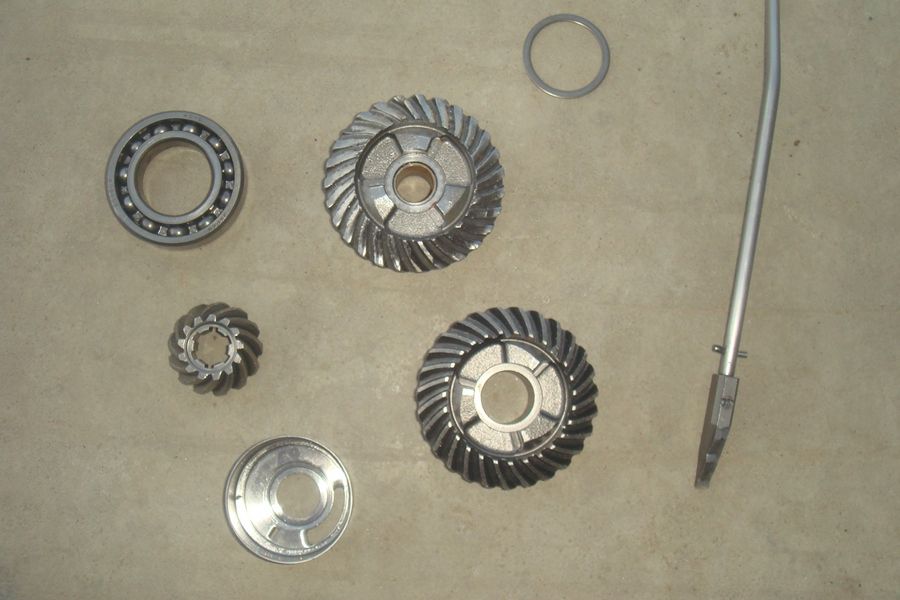

Большое спасибо.. Буду разбираться.. Сейчас выложу фотки деталей на замену фотки



[Дмитрий 2008]

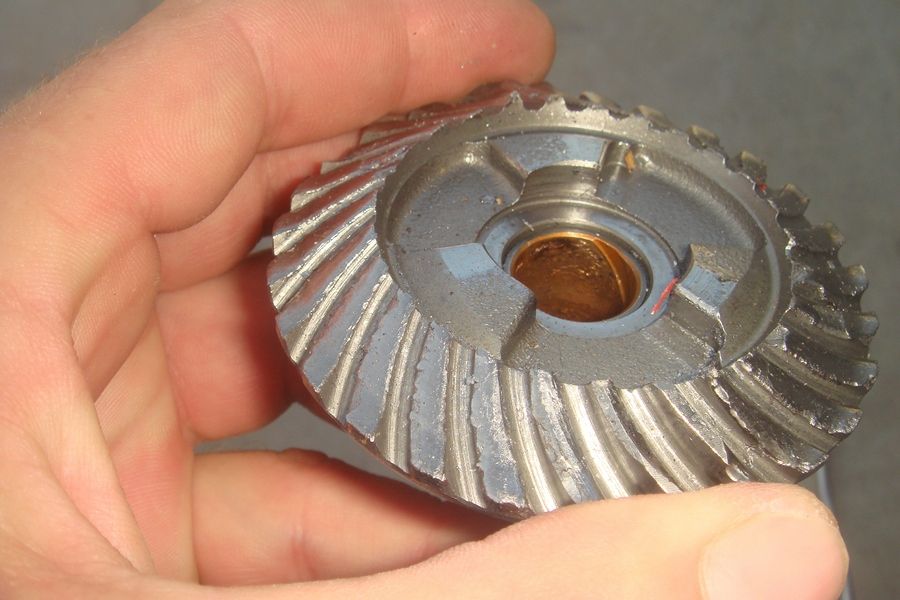

более крупным планом



[lednic606]

М-Мдя !!!Шестерёночка переднего хода на взгляд сделана из "сырой" стали (прям "пилистилин" какой-то ),мож конечно это как-то сохраняет валы ,но я в этом сомневаюсь.Чёт после ТАКОГО задумался..... брать в будущем "иномаму" или спокойненько докатать лет этак 30 на "родных Вихорьках" ? .



[камчадал]

Ни разу не видел такого, Гребные валы загибали в букву Г, вертикальный торсионный вал обрезало, но шестерни редуктора, даже после долголетней эксплуатации выглядят как новые, даже следов прикатки по зубам не видно. Это на воде, вместо SAE-90? или редуктор собран не знамо из чего и где, в каком подвале, Наверно ширпотреб китайский. С уважением.



[луха]

такое случается(не часто но быват)
судя по фото шестерни перед,задн.однозначно в замену(думаю при расмотрении ведущей поближе её тоже),все игольчатые подшипники туда-же,шариковые и роликовые надо смотреть ежель по беговои дорожке есть вкрапления металла или стеды от попадания стружки то и их в хлам.



[cvn70]

Есть такой мануал
Lover unit.pdf
на английском
там все расчкты как подбирать шайбы



[MITAY800]

Подскажите какое максимальное основе движение вертикального вала?



[MITAY800]

Может кто сьемник посоветует для наружных обойм конических подшипников.



[Voivano]

В позапрошлом году в Бору (Подкаменная Тунгуска) разговаривал со старовером одним. Вот он сказал, что они сразу снимают с Ямахи родной редуктор и ставят от Вихря, чтобы мелким притокам ходить, завозить припасы на зиму. Речки каменистые, а винты и редукторы дорогие. Сказал, что делается это довольно быстро без специального инструмента и станков. Не думаю, что он все это придумал.



[Тугарин]

В позапрошлом году в Бору (Подкаменная Тунгуска) разговаривал со старовером одним. Вот он сказал, что они сразу снимают с Ямахи родной редуктор и ставят от Вихря, чтобы мелким притокам ходить, завозить припасы на зиму. Речки каменистые, а винты и редукторы дорогие. Сказал, что делается это довольно быстро без специального инструмента и станков. Не думаю, что он все это придумал.

На форуме лет 5 назад это показывали. С фото. Не помню в какой теме.



[MITAY800]

Только Вихрей отдал. На одном редуктор был передан, ни капли воды.
