Ищу схему реле-регулятора на Меркурий 50 ЕО

[Avrely]

Коллеги, нужна помощь коллективного разума.
Не могу найти схему на реле-регулятор, чтобы восстановить подгоревший.
Силовые элементы читаются, а SMD-обвязка наполовину выгорела.

И фото печатной платы желательно, чтобы дорожки нарисовать по ней.

Можно, конечно, собрать по одной из распространенных схем, но очень нужен выход на тахометр.



[Василий Любов]

Я вскрывал такой. Даже схему пытался составить. В целях "шпионажа", так сказать Нешунтирующий тиристорный. Причем, ВТ152, там установленные, ну явно маловаты по току.
Схема показалась уж больно излишне навороченной. И ни одной микросхемки Как будто ее 20..25 лет назад разрабатывали и с тех пор штампуют. Плюнул на это дело. Где тот листик со схемой -
По тахометру: там установлен формирователь импульсов из переменки (пара транзисторов + обвязка), питается от выходного напряжения (ну или 12В по-простому), так что на выходе импульсы амплитудой 12В.
Если ваш и мой регуляторы одинаковые, то помочь могу.



[Василий Любов]

не надо уже ТС, по ходу...



[Avrely]

Надо Василий, надо. Если нашли листик со схемой - буду счастлив.
В любом случае восстановить оригинальную схему будет предпочтительнее, чем ваять новую. Ее придется еще испытывать на стенде, прежде чем ставить на мот.



[Василий Любов]

Надо Василий, надо. Если нашли листик со схемой - буду счастлив.

листик не нашел Видимо, выбросил за ненадобностью, когда понял, чего там и как.
Есть разобранный ВР. Горелок на нем нет.



[Avrely]

Надо Василий, надо. Если нашли листик со схемой - буду счастлив.

листик не нашел Видимо, выбросил за ненадобностью, когда понял, чего там и как.
Есть разобранный ВР. Горелок на нем нет.

Если номиналы деталей видно, и дорожки целые - буду очень благодарен за фото. Срисую схему - выложу на общее обозрение.



[Василий Любов]



[Avrely]

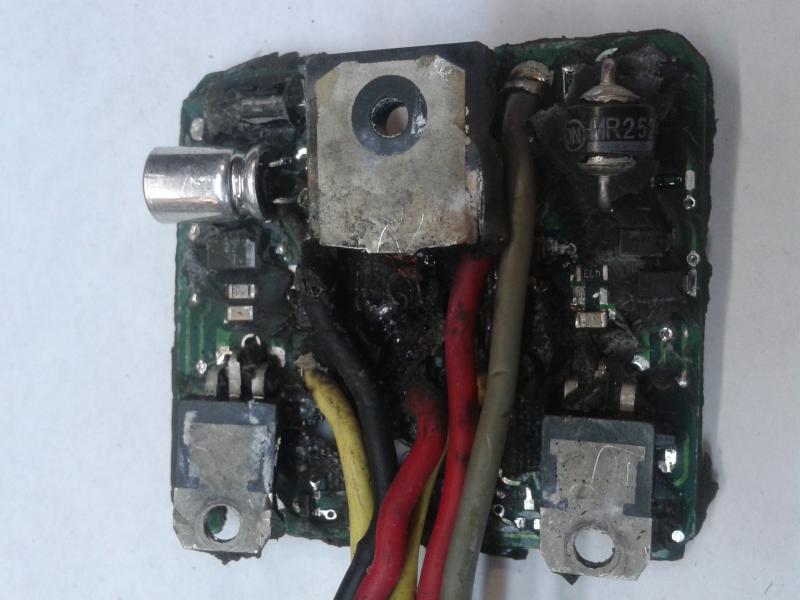

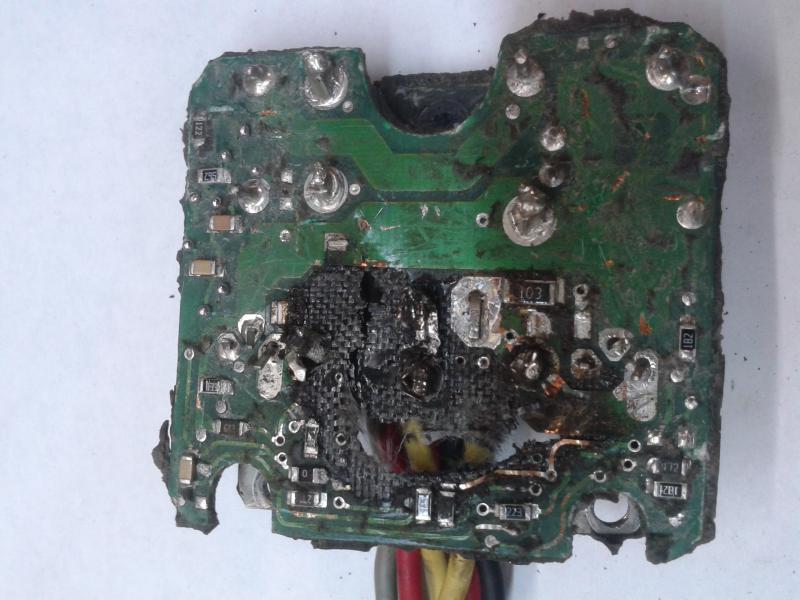

Вот он. Вернее то, что от него осталось. Дыра в центре - насквозь прогоревший стеклотекстолит.

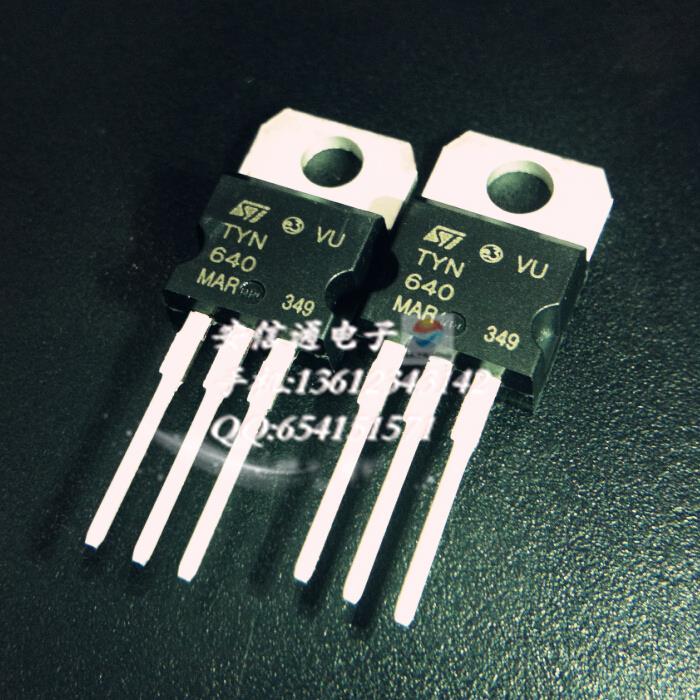

Два тиристора - TYN640



[ovchinnikov 1966]

http://motoregulator.com/shop/rv/



[Avrely]

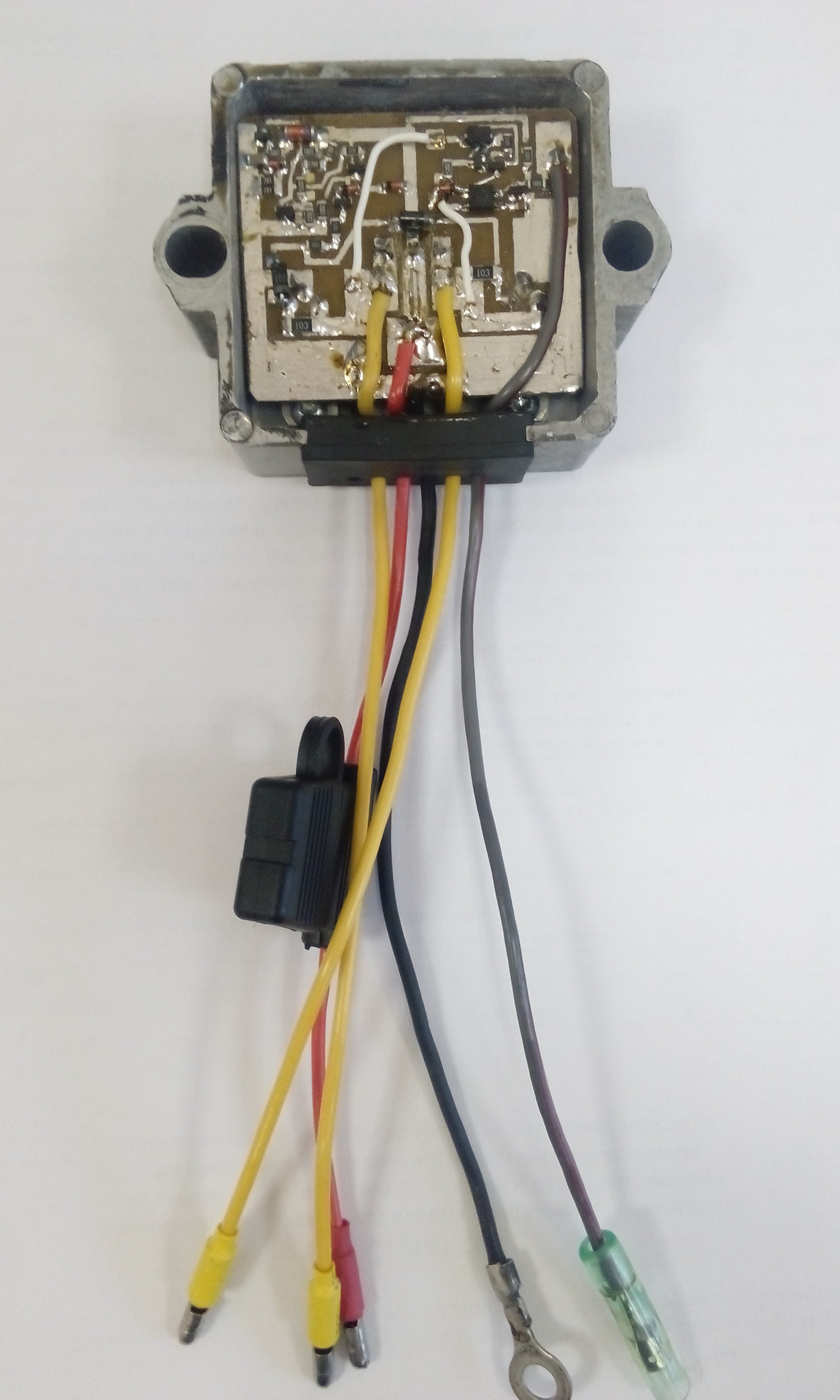

Плохо снимать мелкий объект


Оно или не оно? Есть смысл переснимать?

Василий, это именно он и есть. Если получится фото покрупнее, будет замечательно.

Транзистор не удалось пока идентифицировать.



[Avrely]

http://motoregulator.com/shop/rv/

Статью нашел спасибо.



[ovchinnikov 1966]

В ремонте гидрик у убитым регулятором, не стали сами делать- взяли готовый,на Али они дешевле гораздо,но нужно ждать долго. Удачи.



[Avrely]

В ремонте гидрик у убитым регулятором, не стали сами делать- взяли готовый,на Али они дешевле гораздо,но нужно ждать долго. Удачи.

У тех, которых видел, нет выхода на тахометр. А это критично.



[Василий Любов]

По порядку.

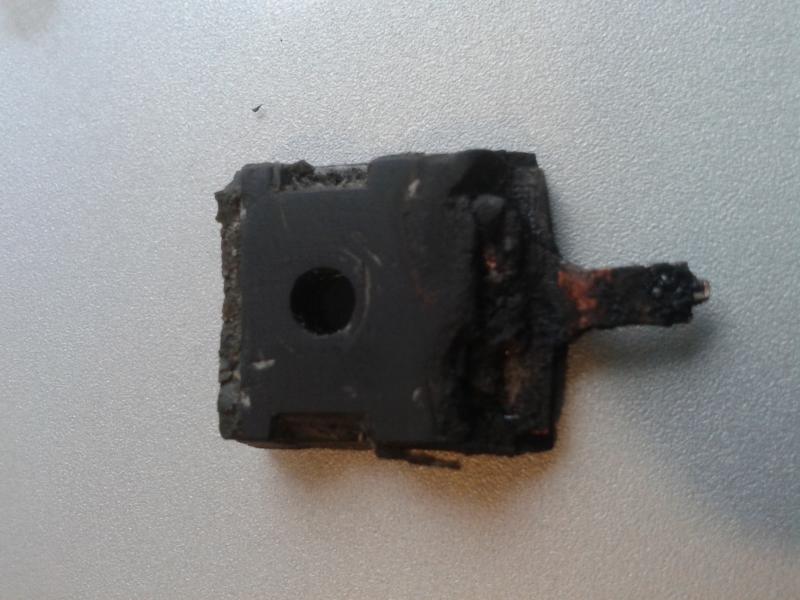

1. Сдох не транзюк, это 2 мощных диода с общим катодом. До названия не доковырял. Подойдут любые ампер на 25 и напряжение не менее 400В.
2. С Али купите шунтирующий регулятор. Греются как печки, особенно когда нагрузки нет. А в худшем случае там будет просто диодный мост! Этот - не шунтирующий: регулируемый тиристорный полумост.
3. Переснял и перелил. См. пост с фото ранее. Если чего-то не видно - сообщу.



[Василий Любов]

В ремонте гидрик у убитым регулятором, не стали сами делать

Дадите пошпиёнить? Пересыл - с меня.
Предполагаю: трехфазный шунтирующий. Недавно с BRP восстанавливал. Был Ф ШОКЕ от схемотехники, за что деньги берут...



[ovchinnikov 1966]

А он в мозгах стоит,мозги 45-70т.р. Вскрывать побоялись,могли проц.задеть



[Motorix]

http://motoregulator.com/shop/rv/

Статью нашел спасибо.

Только из этой статьи ничего не делайте. )))) Там все равно нет выхода на тах и к тому же там все со слабой схемотехникой.



[Motorix]

В ремонте гидрик у убитым регулятором, не стали сами делать

Дадите пошпиёнить? Пересыл - с меня.
Предполагаю: трехфазный шунтирующий. Недавно с BRP восстанавливал. Был Ф ШОКЕ от схемотехники, за что деньги берут...

За отдых. OUTDOOR всегда дорого.



[Василий Любов]

Дмитрий, ну как, "зарисовки" продвигаются?



[Avrely]

Нет ока Василий. Пока нет времени спокойно сесть и заняться.



[Василий Любов]

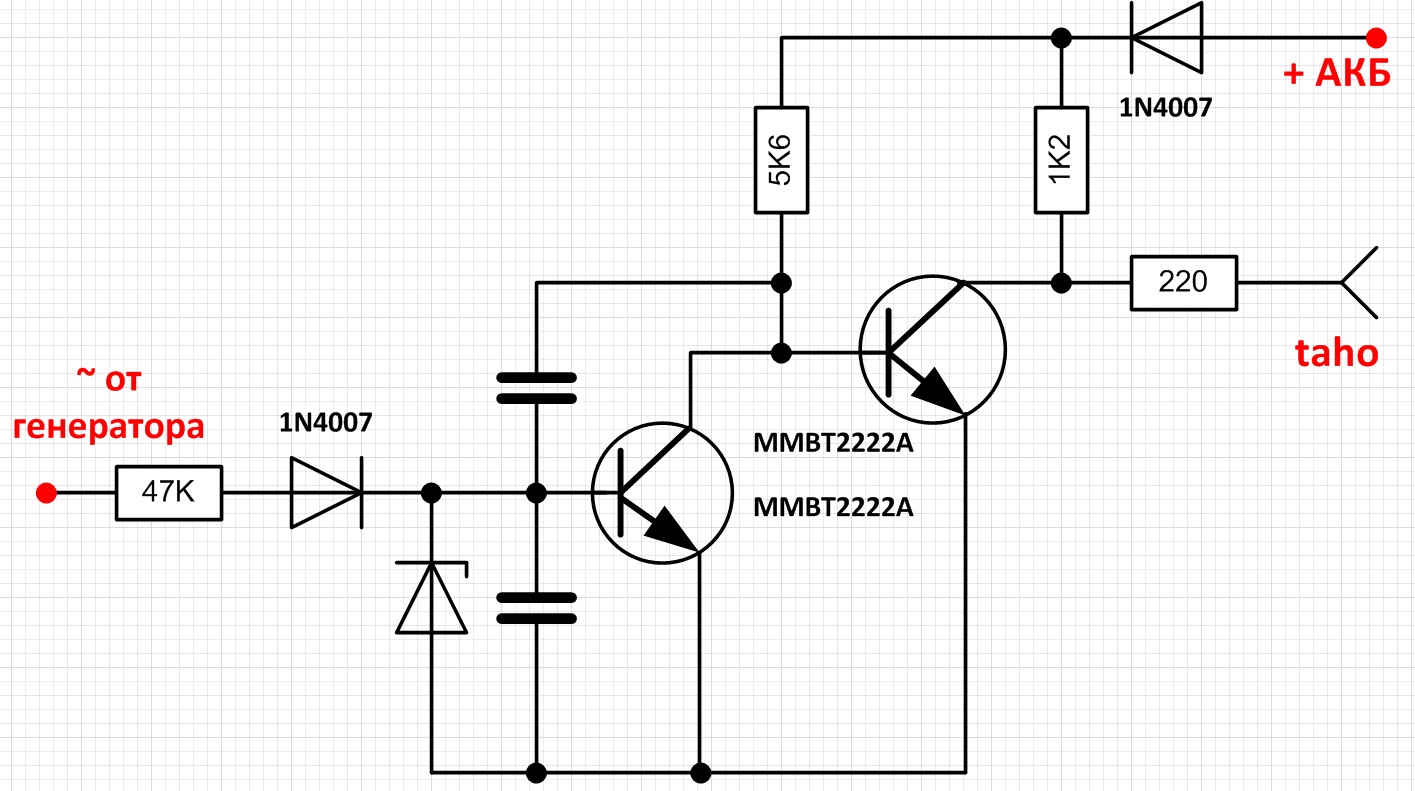

Сегодня зарисовал мааааленький кусочек формирования сигнала на тахометр
Емкости и стабилитрон замерю...позже



[Тугарин]

Сегодня зарисовал мааааленький кусочек формирования сигнала на тахометр

Блин, по ходу пиндосы там наворотили((((



[Василий Любов]

Диоды от донора, тиристоры TYN840. Остальное - из темы в моей подписи. На стенде работает.
