Добрый день.
Имеется мотор Sea-Pro F15S&E (копия Yamaha F15) с комплектной машинкой.
Подскажите, пожалуйста, по проводке. В машинку приходят провода желтый, зеленый, зелено/желтый, которые как бы заглушены. Глянул в мотор. Там на них тоже какие то заглушки, но и есть ответвления, которые идут куда то в двигатель (не важно, в данном случае).
Изучение электрических схем по ямахе ответов не дало.
Для чего нужны эти три провода в машинке?
И второй вопрос: как запитать бортовое оборудование (свет, музыка, эхолот, помпа и прочее) в этой схеме?
В машинке заменил нерабочий замок зажигания. По идее все на ключик должно быть завязано...
Заранее благодарен.


Kep

капитан 2-го ранга
Регистрация
11.03.2015
Сообщения
1 487
Карма
208
Город
Самара
Имя
Владимир
Лодка
Нептун 470 open
Мотор
Yamaha 60 CETL
Думаю по аналогии с Ямахой это провода на тахометр. Проверь при вкл зажигании на желтом должен быть + относительно корпуса мотора, или желто-зеленого (-).


chaban23

матрос
Регистрация
12.05.2017
Сообщения
9
Карма
0
Возраст
43
Город
Саров
Имя
Павел
Лодка
Вятка профи 40, Flinc 320KL
Мотор
Sea Pro F15SE, Suzuki DF6
Kep сказал(а):
Думаю по аналогии с Ямахой это провода на тахометр. Проверь при вкл зажигании на желтом должен быть + относительно корпуса мотора, или желто-зеленого (-).
Спасибо. Кое что, поискав, прояснил. Пишут, что красный это "+", а эти желто-зеленые вроде как на тахометр. Тестером пройдусь уточню.
Как я понимаю тахометр на эти провода все равно не повесить?
Вроде бы на схемах по ямахе нигде этого не нашел. Или я не прав?
По питанию нашел, что красный провод на управляющий контакт релюхи кинуть, а силовые непосредственно с аккумулятора через эту релюху.


Kep

капитан 2-го ранга
Регистрация
11.03.2015
Сообщения
1 487
Карма
208
Город
Самара
Имя
Владимир
Лодка
Нептун 470 open
Мотор
Yamaha 60 CETL
Вы писали что у Вас желтый , зеленый и желто-зеленый. Откуда красный взялся? Сделайте фото.


chaban23

матрос
Регистрация
12.05.2017
Сообщения
9
Карма
0
Возраст
43
Город
Саров
Имя
Павел
Лодка
Вятка профи 40, Flinc 320KL
Мотор
Sea Pro F15SE, Suzuki DF6
Сейчас фото не могу сделать. Всё в гараже. И родной замок (не рабочий) чуть отличается от того который на алиэкспрессе купил. В это ответвление с заглушкой идет 4 провода, а на "родном" замке - 3 (по-памяти: зеленый точно и желто-зеленый или желтый или черный - два из этих трех). Пишу по-памяти, могут быть неточности.

П.С. Красный в самой машинке есть точно. Он идет на зажигание с коричневым. В новом замке он также есть (по-моему) в ответвлении с заглушкой для тахометра.

Вот то, что было куплено (около ключа в дополнительной черной изоляции и есть это ответвление):


Kep

капитан 2-го ранга
Регистрация
11.03.2015
Сообщения
1 487
Карма
208
Город
Самара
Имя
Владимир
Лодка
Нептун 470 open
Мотор
Yamaha 60 CETL
Из машинки к мотору идет жгут проводов с разъемом, также из машинки выходят четыре провода бордовый желтый, зеленый(может серый) и черный (http://stehnik.ru/lodochnyy-motor-sea-p ... ro-f15se/#) эти провода для тахометра. Здесь на форуме есть тема по тахометрам почитай там, я не помню что там куда.


chaban23

матрос
Регистрация
12.05.2017
Сообщения
9
Карма
0
Возраст
43
Город
Саров
Имя
Павел
Лодка
Вятка профи 40, Flinc 320KL
Мотор
Sea Pro F15SE, Suzuki DF6
Kep сказал(а):
Из машинки к мотору идет жгут проводов с разъемом, также из машинки выходят четыре провода бордовый желтый и черный (http://stehnik.ru/lodochnyy-motor-sea-p ... ro-f15se/#) эти провода для тахометра. Здесь на форуме есть тема по тахометрам почитай там, я не помню что там куда.
А тахометр туда реально можно подключить? По схемам в руководстве к ямахе я не нашел ничего про это.

П.С. В моем комплекте машинка несколько другая и провода там 3, а не 4 как на фотке на сайте stehnik.


Kep

капитан 2-го ранга
Регистрация
11.03.2015
Сообщения
1 487
Карма
208
Город
Самара
Имя
Владимир
Лодка
Нептун 470 open
Мотор
Yamaha 60 CETL

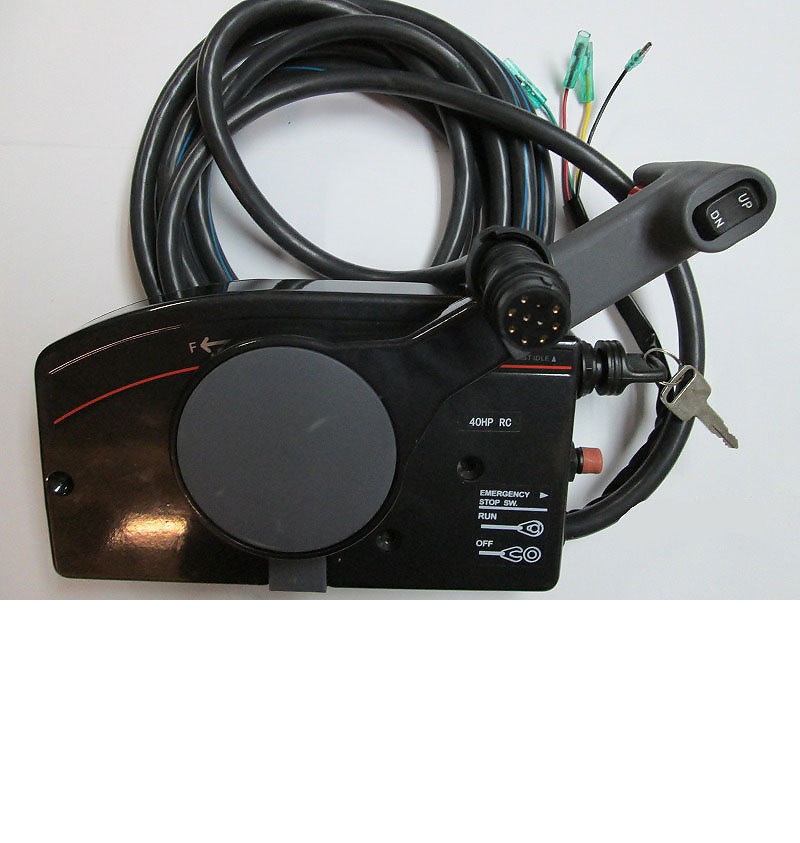

Такая машинка?
