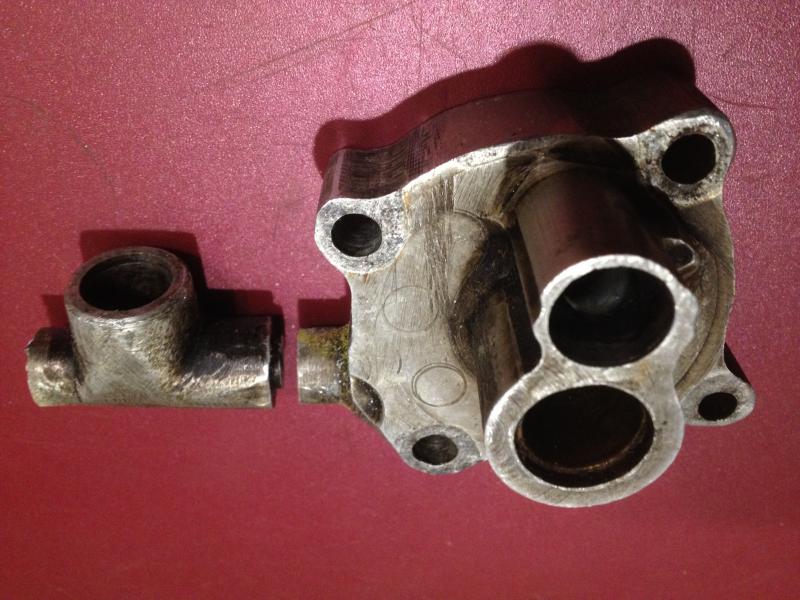

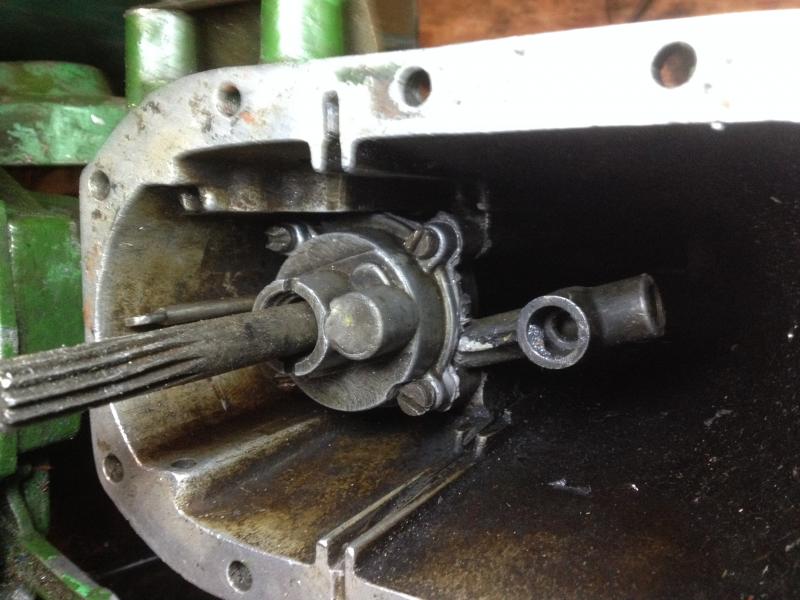

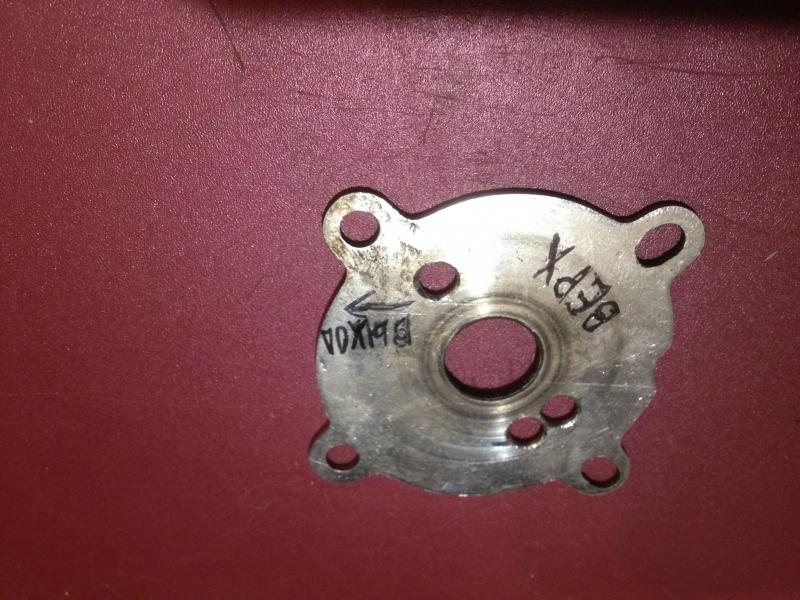

Может кому пригодится. Столкнулся с ситуацией, намучился с помпой Москвы 10, ну никак воду не хочет поднимать. Думал думал-осенило. Нашел ещё один корпус помпы, отпилил лишнее, заделал вход и выход в этом корпусе холодной сваркой, в пластине просверлил 3 отверстия, 1 на выходе и 2 на входе. Получилась помпа с двумя крыльчатками. Конструкция очень даже хорошо заработала. Крыльчатки от Ветерка, старайтесь мягенькие ставить, шпонки тоже от Ветерка полукруглые я их на супер клей приклеиваю, они конечно отвалются потом, но пока работаешь -удобно.


Вложения

владимир 65

капитан 3-го ранга
Регистрация
25.10.2012
Сообщения
551
Карма
34
Имя
Владимир
Лодка
Казанка , Ладога.
Мотор
Нептуны 23, Yamaha F 5 AMHS. Куча Ветерков и Москва 10

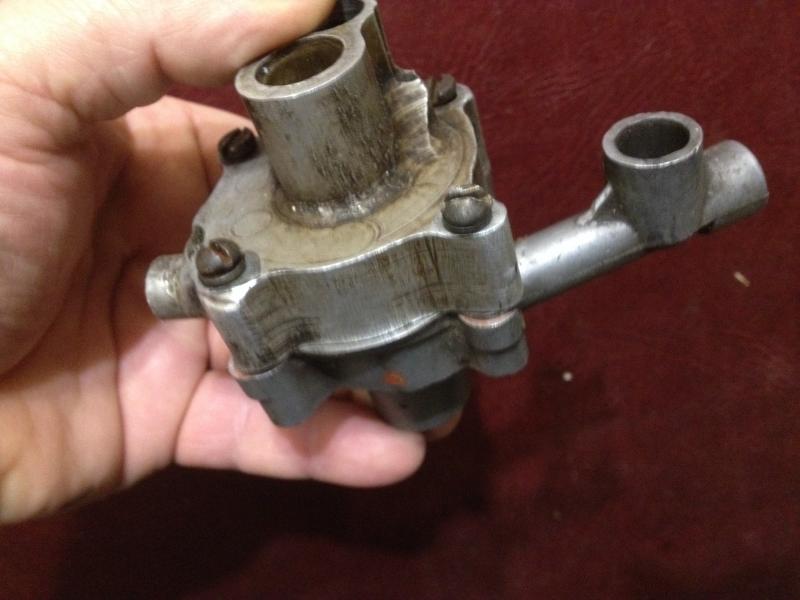

Ещё одно фото для наглядности.


Вложения

bosya

капитан 1-го ранга
Регистрация
02.07.2014
Сообщения
1 751
Карма
300
Город
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300->>МКМ, Романтика-2 ->>Автобот,
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22, Нептун-23
т.е. получилась крыльчатка удвоеной толщины (параллельно крыльчатки), или последовательно две помпы?


владимир 65

капитан 3-го ранга
Регистрация
25.10.2012
Сообщения
551
Карма
34
Имя
Владимир
Лодка
Казанка , Ладога.
Мотор
Нептуны 23, Yamaha F 5 AMHS. Куча Ветерков и Москва 10
bosya сказал(а):
т.е. получилась крыльчатка удвоеной толщины (параллельно крыльчатки), или последовательно две помпы?
Да. И главное работает :yes: .


владимир 65

капитан 3-го ранга
Регистрация
25.10.2012
Сообщения
551
Карма
34
Имя
Владимир
Лодка
Казанка , Ладога.
Мотор
Нептуны 23, Yamaha F 5 AMHS. Куча Ветерков и Москва 10

АлВас

ст. матрос
Регистрация
12.03.2017
Сообщения
41
Карма
3
Город
Днепр
Имя
Александр
Лодка
Южанка
Мотор
Вихрь-М, Москва-10
bosya сказал(а):
т.е. получилась крыльчатка удвоеной толщины (параллельно крыльчатки), или последовательно две помпы?

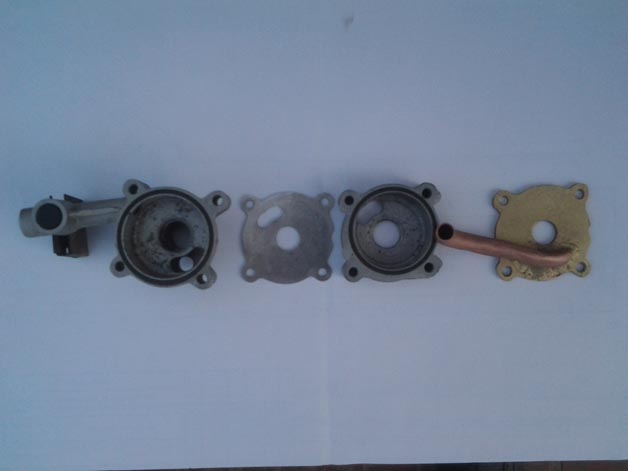

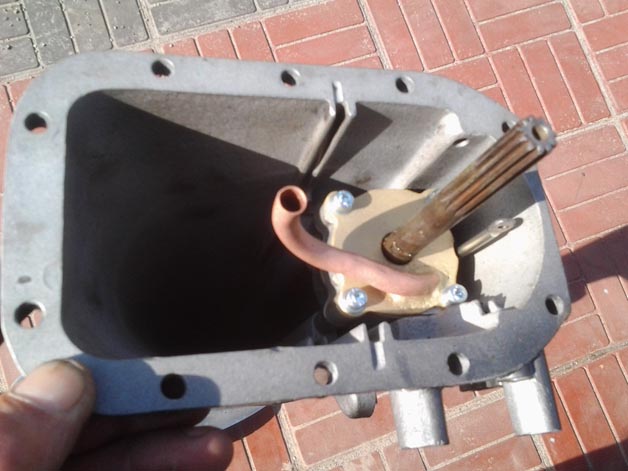

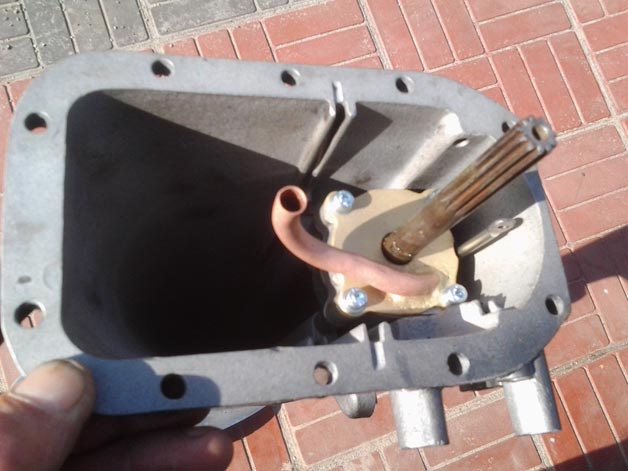

Вот так у меня получились последовательно две помпы:
Верхняя крышка изготовлена из латуни тлщ. 3 мм.


Вложения

  • 31,3 КБ Просмотры: 1 745
  • 67 КБ Просмотры: 1 743

владимир 65

капитан 3-го ранга
Регистрация
25.10.2012
Сообщения
551
Карма
34
Имя
Владимир
Лодка
Казанка , Ладога.
Мотор
Нептуны 23, Yamaha F 5 AMHS. Куча Ветерков и Москва 10
Александр, мне кажется не совсем правильно, когда выход воды сделан из верхней помпы в этом месте, получается что вход в нижнюю находится под выходом, В этом месте должен быть вакуум.


АлВас

ст. матрос
Регистрация
12.03.2017
Сообщения
41
Карма
3
Город
Днепр
Имя
Александр
Лодка
Южанка
Мотор
Вихрь-М, Москва-10
Владимир, посмотрите на снимок выше. Оратите внимание на сдвиг центрального отверстия для вертикального вала в нижнем и верхнем корпусах помпы. теперь мысленно сымитируем работу крыльчатки и все получится.


владимир 65

капитан 3-го ранга
Регистрация
25.10.2012
Сообщения
551
Карма
34
Имя
Владимир
Лодка
Казанка , Ладога.
Мотор
Нептуны 23, Yamaha F 5 AMHS. Куча Ветерков и Москва 10
АлВас сказал(а):
Владимир, посмотрите на снимок выше. Оратите внимание на сдвиг центрального отверстия для вертикального вала в нижнем и верхнем корпусах помпы. теперь мысленно сымитируем работу крыльчатки и все получится.
В твоей модели идет перегон воды из одной помпы в другую, а я мыслил чтоб увеличить площадь захвата (всасывания) т.е. я хотел получить крыльчатку большего размера. В промежуточной пластине я сверлил 2 отверстия, 1 на входе и 1 на выходе. Когда я сделал так что бы крыльчатки работали параллельно, вода сразу пошла. Если у тебя работает последовательный вариант, то оставь конечно.


АлВас

ст. матрос
Регистрация
12.03.2017
Сообщения
41
Карма
3
Город
Днепр
Имя
Александр
Лодка
Южанка
Мотор
Вихрь-М, Москва-10
Последовательно или паралельно, это как кто-то здесь писал, вопрос религии. Главное что это работает.
Своим вариантом я доволен. При первой заводке на х.х. вода появляется сразу, без догазовок.
